Conel FLOW Montage- Und Betriebsanleitung Seite 34

34
Rör eller slangar får under inga omständigheter föras in i tanken. Den inbyggda flottörbrytaren kan
blockeras och orsaka pumpfel.
Standardkondenspannor är utrustade med ett vattenlås. Vattenlåset måste alltid vara fyllt med vatten
innan pannan och kondensatpumpen tas i drift. Annars kan sura gaser komma in i pumpen och förstöra den.
4.2 Tryckanslutning
Tryckporten är utrustad med en backventil. PVC-slangar med en innerdiameter på 8 mm är tätt anslutna till tryckporten,
se bild 3.
PVC-slangarna ska fästas med en slangklämma (medföljer inte) för att undvika knutar och anslutas till avloppssystemets
dräneringsrör. Adaptern 50 mm/8 mm ska användas för installationen (se bild 2).
Om pumpen ska installeras i en källare som ligger under dräneringsvattennivån (generellt under markytan) måste
tryckröret dras över den här nivån och sedan anslutas nedåt till dräneringsröret.
VARNING! Vid bristande efterlevnad finns det risk för återflöde från avloppssystemet vilket kan orsaka
översvämning i källaren.
4.3 Signalkabel

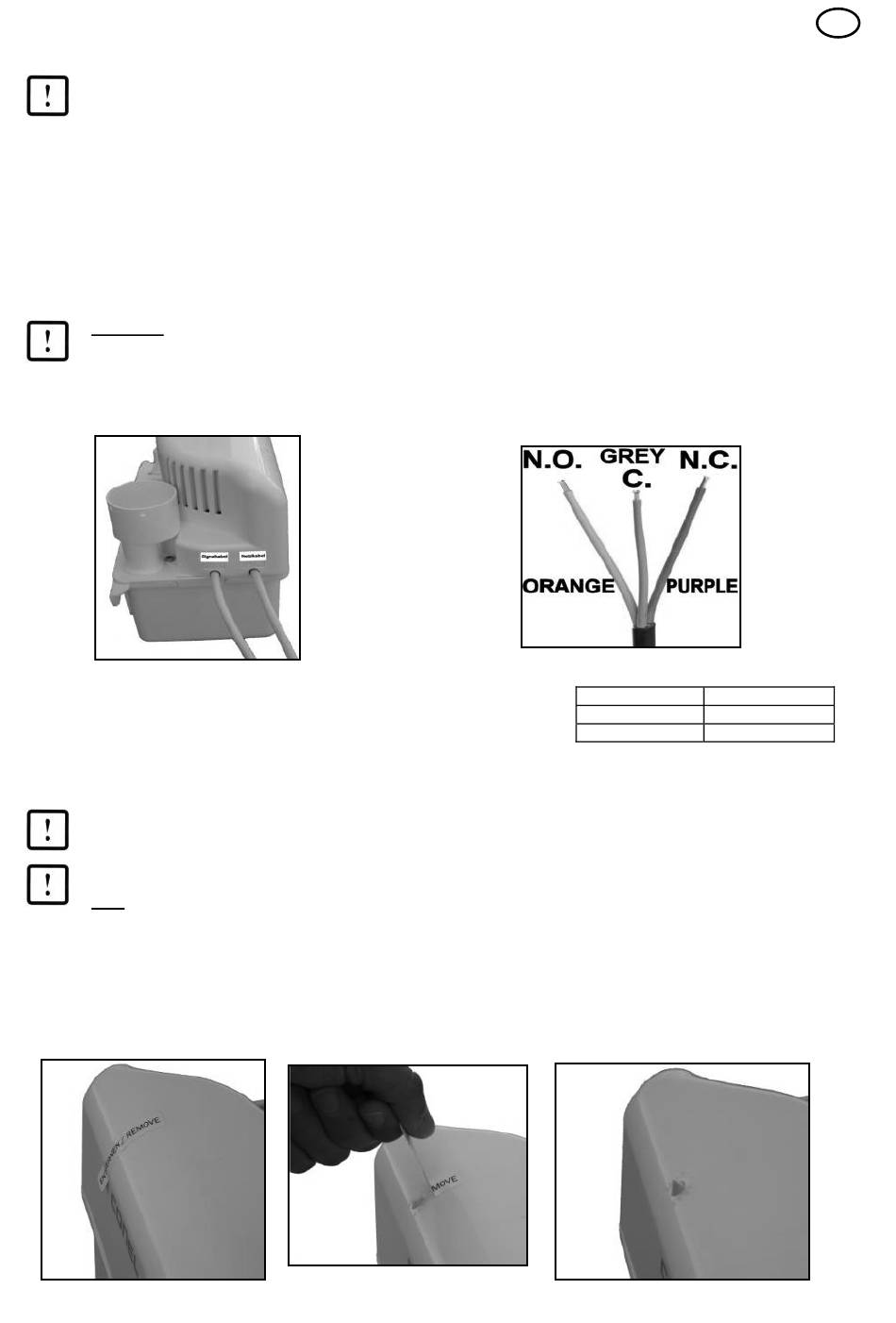

Utöver nätkabeln (POWER) är pumpen även utrustad med en signalkabel (ALARM), se bild 4.
Bild 4: Kablar
Signalkabeln (torrkontakten) måste användas för att genomföra en säkerhetsavstängning av kondenspannan (COM och
NC) eller för att aktivera ett externt larmsystem med lågspänning (COM och NO). Se bild 5 för kontaktkonfiguration. Den
här kontakten måste alltid vara ansluten för att undvika vattenskador som orsakas av en defekt pump.
Se bruksanvisningen
bruksanvisningen till larmsystemet för anslutning som larm.
4.4 Testkörning
Obs! Ta bort tejpen ovanpå kåpan (se bilderna 6, 7 och 8)
Skruven som låser fast flottören under transport kan nu flyttas och användas som en testbrytare för att starta motorn utan
vattenfyllning. Testet får inte ta längre tid än 2–3 sekunder för att undvika skador som orsakas av torrkörning.
Ta bort skruven efter testkörningen och spara den för senare service och underhåll.
Testa pumpen flera gånger efter det att inlopp och utlopp har installerats genom att fylla pumpen flera gånger med vatten
och kontrollera alla slanganslutningar.
Bild 6
till kondenspannan för
Bild 7
Bild 5: Kontaktkonfiguration, signalkabel
GREY
ORANGE
PURPLE
anslutning som säkerhetsavstängning
SV
GRÅ
ORANGE
LILA
eller
Bild 8
