Conel FLOW Montage- Und Betriebsanleitung Seite 37

SK
V žiadnom prípade nepripájajte rúry alebo potrubia do nádržky, pretože to môže spôsobiť zlyhanie
čerpadla zablokovaním integrovaného plavákového spínača!
Štandardné kondenzačné kotly sú vybavené sifónom. Pred spustením kotla a čerpadla na kondenzát je
nutné vždy naplniť tento sifón vodou. V opačnom prípade môže dôjsť k úniku kyselinových výparov do čerpadla
a jeho poškodeniu!
4.2 Tlakové pripojenie
Tlakové pripojenie je vybavené kontrolným ventilom. Plastovú hadičku s vnútorným priemerom 8 mm je nutné tesne
nasadiť na tlakové pripojenie, pozrite obrázok 3.
Plastovú hadičku je nutné zaistiť SK páskou (nie je súčasťou dodávky) a dbať, aby hadička nebola poohýbaná, stiahnutá
a aby bola zapojená do kanalizačného systému. Na inštaláciu použite adaptér 50 mm/8 mm (pozrite obrázok 2).
V prípade inštalácie do suterénu pod úroveň stokovej siete (zavisí od lokálnych podmienok; vo všeobecnosti vrch ulice) je
nutné zaistiť, aby tlakové potrubie viedlo nad túto úroveň a potom smerovalo nadol do odtokového potrubia.
VÝSTRAHA:
kanalizačnej sústavy!
4.3 Signálový kábel

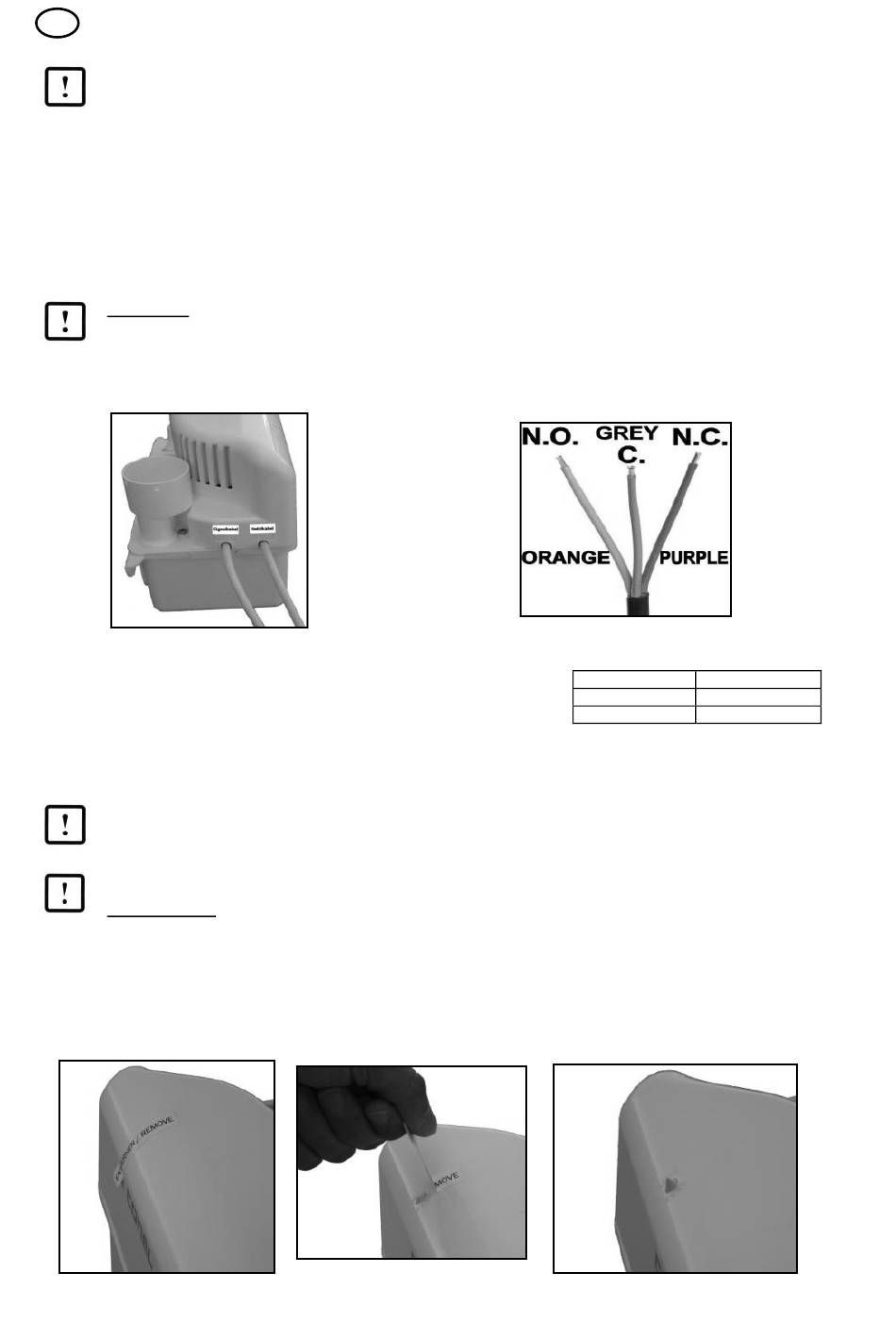

Čerpadlo je okrem napájacieho kábla (POWER) vybavené aj signálovým káblom (ALARM). Pozrite obrázok 4
Obrázok 4 – Káble
Signálový kábel (tzv. suchý kontakt) je nutné použiť na zapojenie do bezpečnostného spínača kondenzačného kotla
(COM a NC) alebo na aktiváciu externého nízkonapäťového systému (COM a NO). Konfiguráciu kontaktov pozrite na
obrázku 5. Je nutné pripojiť tento kontakt, aby nedošlo k škodám spôsobeným vodou v prípade poškodenia čerpadla,
v opačnom prípade nepreberáme zodpovednosť za žiadne škody.
Ďalšie informácie o pripojení ako bezpečnostného spínača nájdete v návode na používanie
kondenzačného kotla alebo v návode k alarmovému systému v prípade pripojenia k alarmu.
4.4 Testovacie spustenie
UPOZORNENIE: Odoberte pásku z vrchnej strany krytu (pozrite obrázky 6, 7 a 8)
So skrutkou zaistenia plaváka teraz možno pohybovať a možno ju použiť ako testovací spínač na spustenie motora bez
naplnenia čerpadla vodou. Toto testovanie by nemalo trvať dlhšie než 2 – 3 sekundy, aby nedošlo k poškodeniu
zariadenia pri prevádzke bez kvapaliny.
Po testovacom spustení odoberte skrutku a uchovajte ju pre prípad servisu alebo údržby.
Po nainštalovaní vstupu a výstupu niekoľkokrát otestujte čerpadlo naplnené vodou a skontrolujte, či sú všetky pripojenia
hadíc a potrubí tesné.
Obrázok 6
V opačnom prípade môže dôjsť k zaplaveniu suterénu v prípade spätného vzdutia
Obrázok 7
Obrázok 5 – Konfigurácia kontaktov, signálový kábel
GREY
ORANGE
PURPLE
SIVÝ
ORANŽOVÝ
PURPUROVÝ
Obrázok 8
37
