1. Descripción y aplicaciones
Bomba de eliminación de condensados totalmente automática diseñada para eliminar condensados de quemadores, calderas de
condensación a gas o gasóleo, acondicionadores de aire, vitrinas de refrigeración y deshumidificadores, en los que no es posi ble
el drenaje por gravedad.
ADVERTENCIA: Deben cumplirse las normativas de vertido de aguas residuales u otras normativas
medioambientales aplicables a la eliminación de condensados. Los condensados de las calderas de
condensación que funcionan con gasóleo de calefacción estándar (no bajo en azufre) no se pueden desechar en el
sistema de alcantarillado sin neutralizarlos. Esto también es válido para los sistemas de calderas de condensación de
más de 200 KW.
2. Datos técnicos
Potencia de salida del motor: P2 = 80 vatios
Tensión de alimentación: 230 V – 50 Hz
Intensidad nominal: 0,6 A
Tensión de funcionamiento: 230 V – 50 Hz
Protección: IP 44
RPM: 2900
3. Volumen de suministro
Bomba lista para conectar con cable de alimentación y cable de señalización de 2 metros, adaptador de entrada de 40-25 y
50 mm, válvula antirretorno y manual de instrucciones. La bomba también incluye una manguera de descarga de 6 metros que
debe conectarse al lado de salida (válvula antirretorno) que se suministra. Se conecta al tubo de drenaje con el adaptador de
50 mm a 8 mm.
4. Instalación y puesta en marcha
ADVERTENCIA: Lea todas las instrucciones antes de instalar, utilizar o reparar la bomba. La instalación solo
puede realizarla una persona cualificada.
Antes de su uso, compruebe que el contenido esté completo y que no presente daños. Informe a su proveedor inmediatamente si
encuentra alguna deficiencia.
Nunca transporte ni extraiga la bomba del embalaje sujetándola por el cable.
Para el funcionamiento de la bomba se requiere una conexión eléctrica con toma de tierra y un interruptor
automático diferencial de un máximo de 30 mA que desconecte todas las fases.
Si se utiliza una toma de corriente existente, debe comprobarse que dispone de un interruptor automático
diferencial. Asegúrese de que el cable de alimentación NO esté enchufado cuando realice cualquier tipo de
trabajo en la bomba.
4.1 Instalación y conexión de entrada
La bomba debe estar nivelada (ya sea en el suelo o montada en la pared) para garantizar un funcionamiento adecuado.
La bomba debe instalarse asegurándose de que no se puede inclinar y de que está montada correctamente.
La bomba debe montarse cerca de la salida de condensados de la unidad que se va a drenar. No se incluyen las conexiones de la
unidad a la bomba. Asegúrese de utilizar un material resistente a la corrosión y a los ácidos cuando elija las tuberías de dr enaje
(p. ej., PVC, PE, acero inoxidable).
Los condensados procedentes de calderas de condensación son muy agresivos y corrosivos.
Se debe conectar un tubo de aguas residuales de plástico estándar resistente a altas temperaturas (de 50 mm) directamente a
una de las dos tomas de entrada por medio del adaptador de entrada suministrado (consulte la figura 1). Otras tuberías o
mangueras de menor diámetro pueden fijarse con seguridad pasando bridas para cables por los dos orificios del adaptador y
apretándolas firmemente. Se suministra un adaptador especial para tubos de 50 mm.

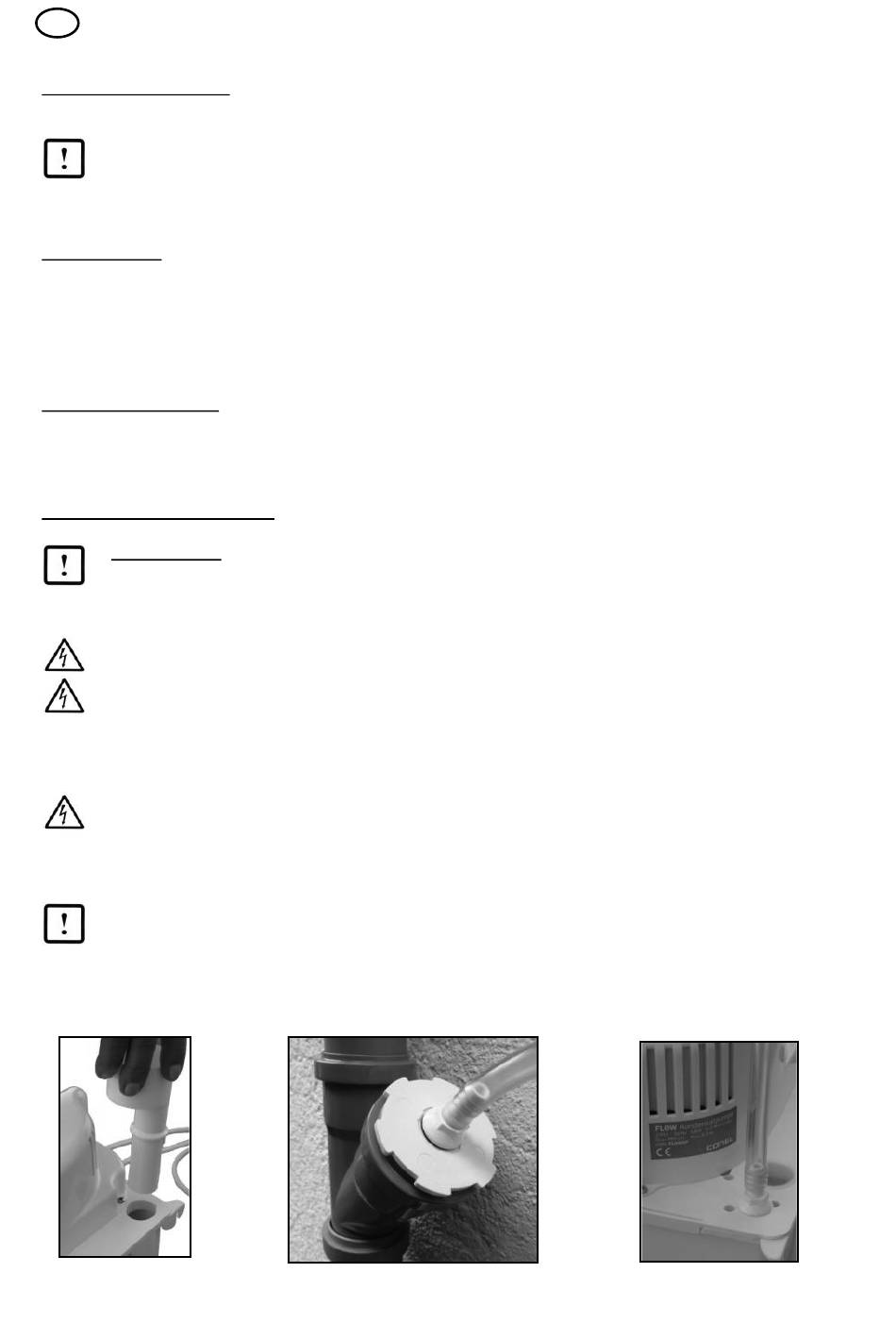

Figura 1. Adaptador de
entrada
Caudal máximo: 360 l/h
Altura de bombeo máxima: 5,2 m.c.a
Temperatura máxima del líquido: 50 °C
Conexión de 3/8 de pulgada con conector para manguera
de 8 mm
Peso: 2,5 kg aprox.
Cable con enchufe: 2,0 m de largo
Figura 2. Adaptador de 50 mm
Figura 3
