Conel FLOW Montage- Und Betriebsanleitung Seite 4

4
Keinesfalls dürfen die Zuleitungen in den Tank eingeführt werden, da dies zu einem Ausfall der Pumpe
durch Blockierung der integrierten Schwimmerschalter führen kann!
Handelsübliche Brennwert-Thermen sind mit einem Geruchsverschluss (Siphon) ausgerüstet. Dieser
muss unbedingt mit Wasser gefüllt werden, bevor die Heizung und die Kondensat-Pumpe in Betrieb genommen
werden. Ohne Befüllung können säurehaltige Gase in die Pumpe gelangen und diese zerstören!
4.2 Druckanschluss
Im Druckstutzen der Anlage ist ein Rückschlagventil integriert. An den Stutzen wird als weiterführende Druckleitung PVC-
Schlauch mit einem Innendurchmesser von 8 mm angeschlossen. s. Abb. 3.
Der PVC-Schlauch wird am Druckstutzen mit einer Schlauchschelle (nicht im Lieferumfang) fixiert und ohne Knickungen
und Schleifen an die Ablaufleitung zur Kanalisation angeschlossen.
Bei einer Aufstellung der Pumpe im Keller unterhalb der Rückstauebene (örtlich festgelegt, im Regelfalle
Straßenoberkante) ist sicherzustellen, dass die Druckleitung über diese Ebene geführt wird und dann fallend an eine
Ablaufleitung angeschlossen wird. Dazu dient der ebenfalls mitgelieferte Adapter 50 mm / 8 mm. (Abb. 2)
ACHTUNG: Bei Nichtbeachtung besteht im Falle eines Rückstaus aus der Kanalisation
Überflutungsgefahr der Kellerräume!
4.3 Signalkabel

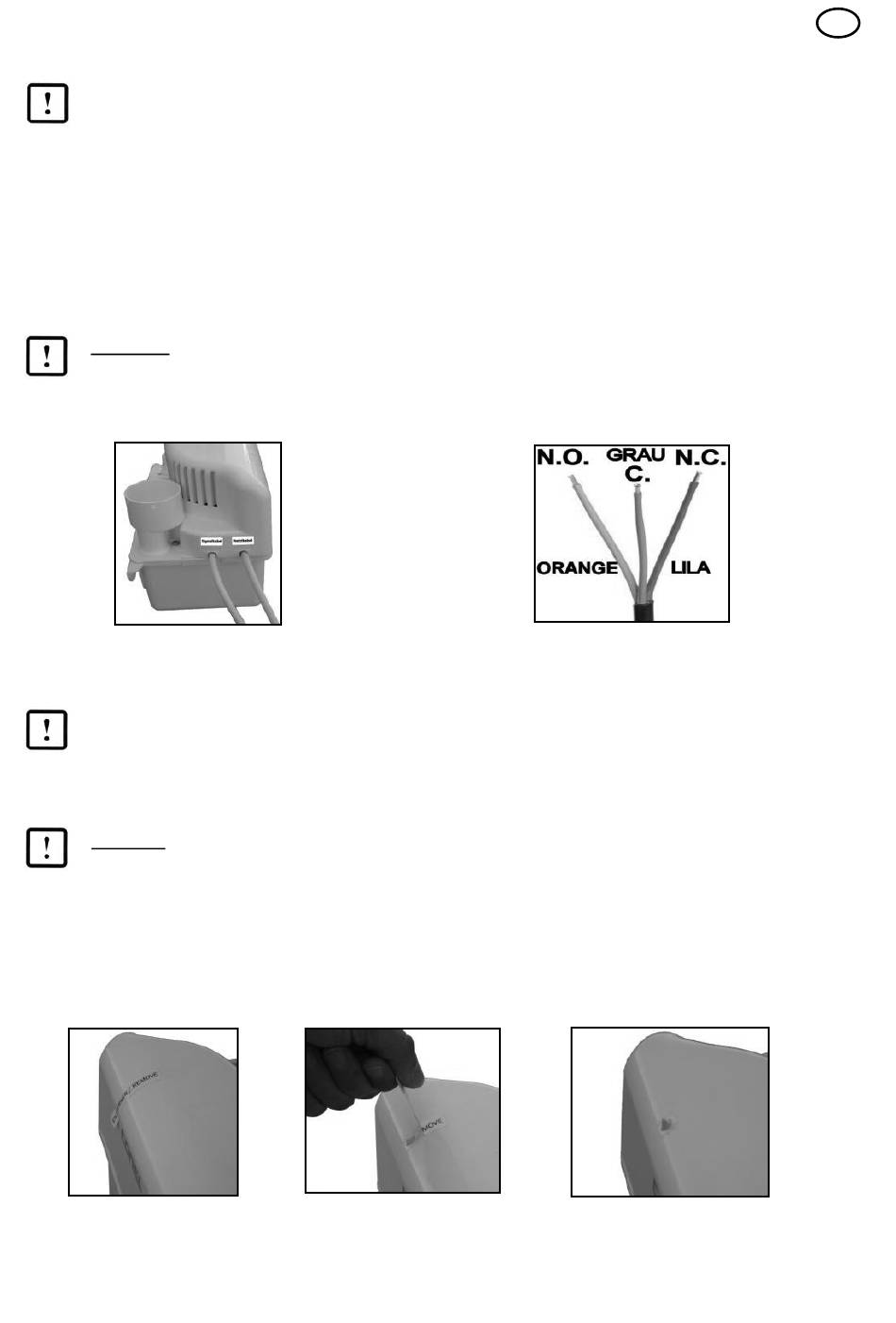

Die Pumpe ist neben dem Netzkabel (POWER) mit einem zusätzlichen Signalkabel (ALARM) ausgerüstet. Siehe Abb. 4
Abb. 4
Mit diesem Signalkabel wird ein potenzialfreier Kontakt wahlweise zur Sicherheitsabschaltung des Brennwertgerätes oder
zur Ansteuerung eines externen Alarmschaltgerätes zur Verfügung gestellt. (Kontaktbelegung siehe Abb. 5). Die
maximale induktive Belastung des Kontaktes beträgt 3A
Zum Anschluss der Sicherheitsabschaltung ist die Betriebsanleitung des Brennwertgerätes und zum
Anschluss des Alarmkontaktes die Anleitung des Alarmschaltgerätes zu beachten.
Um Wasserschäden bei einem Defekt der Pumpe zu vermeiden ist der Anschluss dieses Kontaktes
unbedingt erforderlich. Bei Nichtbeachtung erlischt jeder Schadensersatzanspruch bei Folgeschäden.
4.4 Probelauf
ACHTUNG: Entfernen Sie das Sicherungsklebeband auf der Oberseite der Anlage (Bild 6, 7, 8)
Der Stift, der zur Transportsicherung des Schwimmerschalters dient, ist nun frei beweglich und kann als Testschalter
verwendet werden ohne die Anlage mit Wasser zu füllen.
Dazu den Stift nach unten drücken bis der Motor startet.
Der Probelauf ohne Wasser sollte nur 2-3 Sekunden dauern um Schäden durch Trockenlauf zu vermeiden.
Den Stift nach dem Probelauf entfernen und für Service- und Wartungsfälle an einem sicheren Ort aufbewahren.
Nach abgeschlossener Installation von Zulauf- und Druckleitung sollte die Anlage durch mehrmaliges Befüllen mit
Wasser getestet und die Schlauch/Rohr Anschlüsse auf Dichtheit überprüft werden.
Abb. 6
Abb. 5 Kontaktbelegung Signalkabel
Abb. 7 Abb. 8
DE
