I tubi non devono essere inseriti in nessun caso nel serbatoio, poiché questo potrebbe causare la rottura della
pompa, in quanto potrebbe bloccarsi il sistema integrato di interruttore a galleggiante!
Le caldaie a condensazione standard sono dotate di trappola a sifone. Questo deve essere riempito con acqua
prima di mettere in funzione la caldaia e la pompa della condensa. La mancata osservanza di questa precauzione potrebbe
causare l'ingresso di gas acidi nella pompa, che potrebbero distruggerla!
4.2 Connessione a pressione
La porta a pressione è dotata di una valvola di non ritorno. I tubi in PVC con diametro interno di 8 mm devono essere saldamente
collegati al condotto a pressione, vedere la figura 3.
I tubi in PVC devono essere fissati con una fascetta stringitubo (non in dotazione) evitando eventuali attorcigliamenti e legature, e
collegati al tubo di scarico nel sistema fognario. Per l'installazione, utilizzare un adattatore da 50 mm/8 mm (vedere la figura 2).
In caso di installazione in un seminterrato sotto del livello di reflusso dell'acqua (definito localmente; generalmente il bordo superiore
della strada) è necessario assicurarsi che la tubazione in pressione sia posata al di sopra di questo livello, quindi collegata verso il
basso al tubo di scarico.
AVVERTENZA: In caso di mancata osservanza, il basamento potrebbe allagarsi in caso di riflusso dal sistema
fognario!
4.3 Cavo di segnalazione
Oltre al cavo di alimentazione (POWER), la pompa è dotata anche di un cavo segnale (allarme). Vedere la figura 4

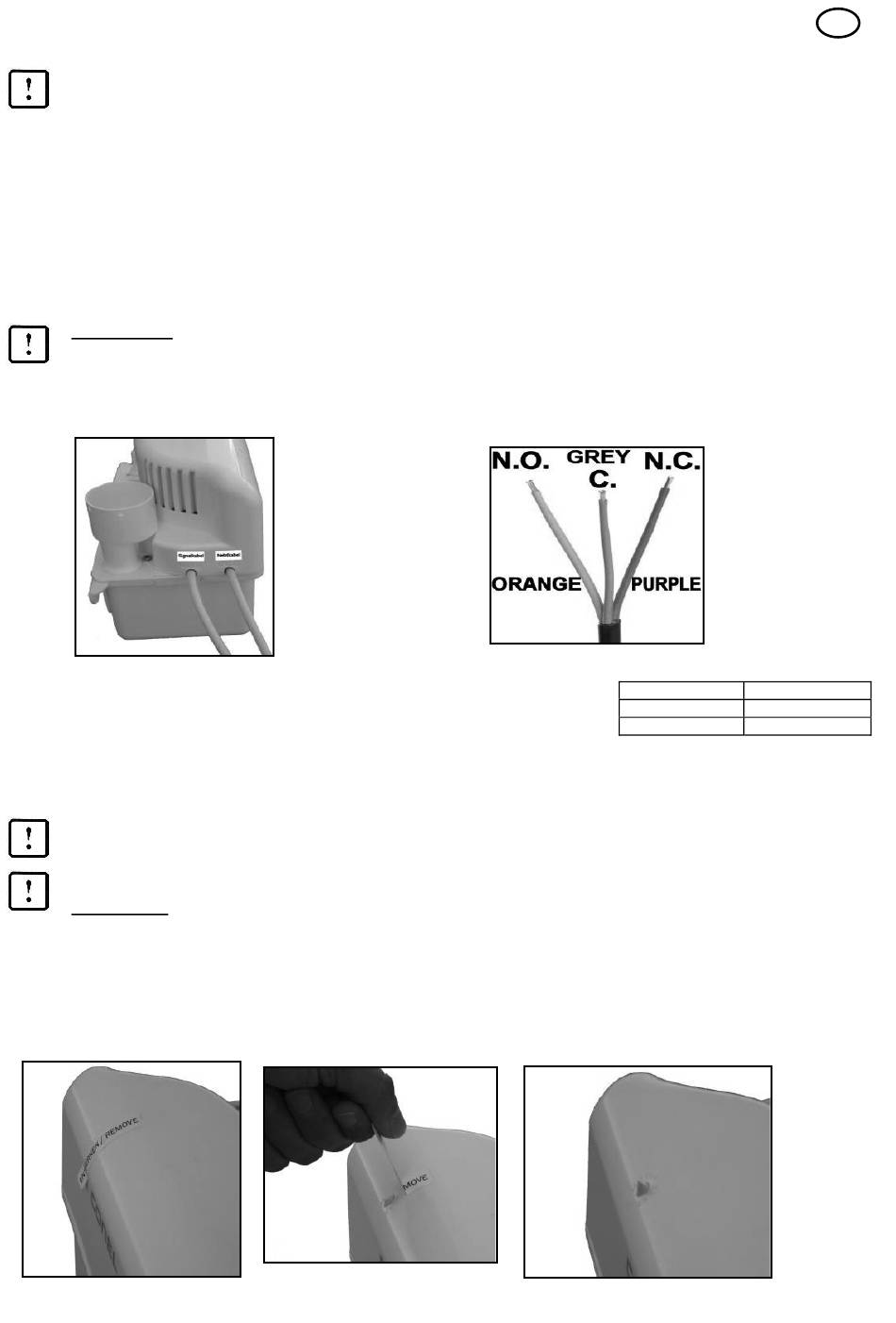

Figura 4 - Cavi
Il cavo segnale (contatto secco) devono essere utilizzato per eseguire l'arresto di sicurezza della caldaia a condensazione (COM e
NC) o per attivare un sistema di allarme esterno a bassa tensione (COM e NO). Vedere la figura 5 per la configurazione dei contatti.
Per evitare i danni causati dall'acqua, dovuti a una pompa difettosa, questo contatto deve essere collegato in ogni caso, altrimenti
qualsiasi tipo di richiesta di risarcimento sarà prescritto.
Fare riferimento al manuale di istruzioni della caldaia a condensazione per la connessione come arresto di
sicurezza, o al manuale del sistema di allarme per la connessione come allarme.
4.4 Prova di funzionamento
ATTENZIONE: Rimuovere il nastro adesivo sulla parte superiore del coperchio (vedere figure 6,7 e 8)
La vite che blocca il galleggiante durante il trasporto è ora mobile e può essere usata come un interruttore di prova per avv iare il
motore senza eseguire il riempimento con acqua. Questa prova non deve superare i 2-3 secondi per evitare danni dovuti al
funzionamento a secco.
Rimuovere la vite dopo la prova di funzionamento e conservarla per gli interventi in caso di assistenza e manutenzione.
Dopo aver completato l'installazione degli ingressi e delle uscite, eseguire ripetutamente una prova della pompa dopo averla riempita
d'acqua e controllare con attenzione tutti i collegamenti dei tubi flessibile.
Figura 6
Figura 5 - Configurazione dei contatti, cavo segnale
Figura 7
GREY GRIGIO
ORANGE ARANCIONE
PURPLE VIOLA
Figura 8
