Os tubos e mangueiras não podem, em qualquer circunstância, ser inseridos no depósito, dado que tal
pode causar avarias na bomba devido ao bloqueio do interruptor de boia integrado!
As caldeiras de condensação convencionais estão equipadas com sifão. Este deve ser sempre enchido
com água antes da operação da caldeira e da bomba de condensação. Caso contrário, os gases ácidos podem
atingir a bomba e destruí-la!
4.2 Ligação da pressão
A entrada da pressão está equipada com uma válvula de retenção. Deve ligar-se firmemente uma mangueira de PVC
com um diâmetro interno de 8 mm à entrada de pressão, ver figura 3.
A mangueira de PVC deve ser fixa com uma braçadeira para mangueiras (não incluída), evitando dobras e nós, e ligada
ao tubo de drenagem da rede de esgotos. Para a instalação, utilize o adaptador de 50 mm/8 mm (ver figura 2).
No caso de instalação em caves, abaixo do nível de refluxo da rede de esgotos (definido localmente; por norma o
rebordo superior da rua), é necessário garantir que a mangueira de pressão é conduzida acima deste nível e, depois,
ligada ao tubo de drenagem, para baixo.
AVISO: Em caso de inobservância, a cave pode ficar inundada se ocorrerem refluxos do sistema de
esgotos!
4.3 Cabo de sinal
Além do cabo de alimentação (POWER), a bomba está, também, equipada com um cabo de sinal (ALARME). Ver figura
4

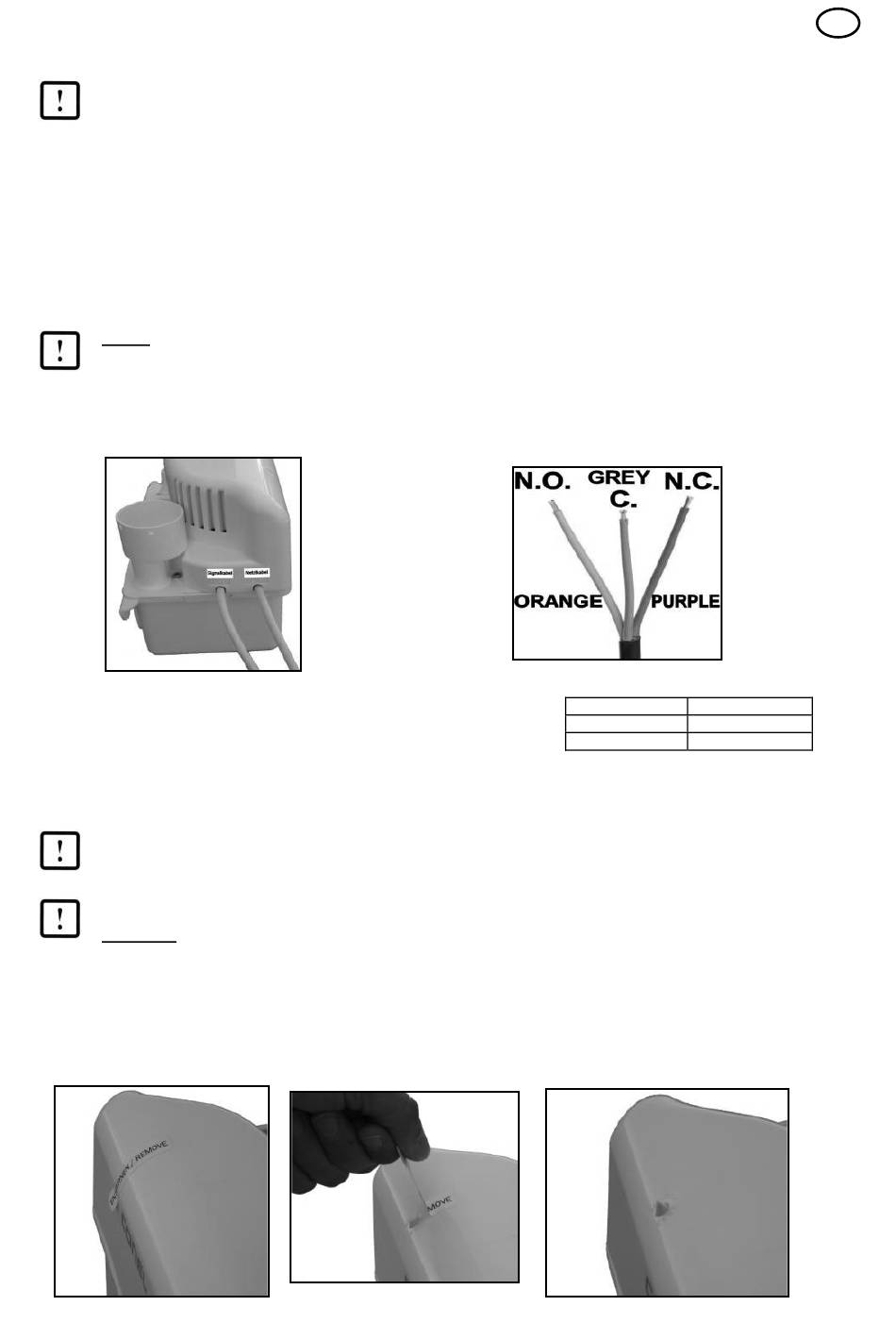

Figura 4 - Cabos
O cabo de sinal (contacto seco) deve ser utilizado para o encerramento de segurança da caldeira de condensação (COM
e NC) ou para ativar um sistema de alarme de baixa tensão externo (COM e NO). Consulte a configuração dos contactos
na figura 5. Para evitar danos causados pela água em caso de defeitos na bomba, este contacto deve estar sempre
ligado. Caso contrário, quaisquer reclamações perderão a validade.
Consulte o manual de instruções da caldeira de condensação no que respeita a ligação como
encerramento de segurança ou o manual de instruções do sistema de alarme para a ligação como
alarme.
4.4 Ensaio
ATENÇÃO: Retire a fita da cobertura (ver figuras 6, 7 e 8)
O pino de bloqueio do flutuador durante o transporte pode ser agora retirado e utilizado como interruptor de teste para
ligar o motor sem encher o sistema com água. Este teste não deve ultrapassar 2-3 segundos para evitar danos causados
pelo funcionamento a seco.
Após o ensaio, retire o pino e conserve-o para futuros casos de assistência e manutenção.
Após a instalação da entrada e da saída, teste a bomba várias vezes, enchendo-a com água, e verifique
cuidadosamente as uniões de todas as mangueiras.
Figura 6
Figura 5 - Configuração dos contactos, cabo de sinal
Figura 7
GREY CINZENTO
ORANGE LARANJA
PURPLE ROXO
Figura 8
