NL
Pijpen en buizen mogen nooit in de tank worden ingebracht, omdat dit kan leiden tot storingen in de pomp
aangezien de geïntegreerde vlotterschakelaar kan blokkeren
Standaard condensatieketels zijn voorzien van een sifon. De sifon moet altijd gevuld zijn met water voordat
de ketel en condenspomp worden ingeschakeld. Wanneer dit niet het geval is, kunnen zure gassen de pomp bereiken
en vernietigen.
4.2 Drukaansluiting
De drukpoort is voorzien van een terugslagklep. Een PVC-buis met een binnendiameter van 8 mm moet stevig worden
aangesloten op de drukpoort. Zie afbeelding 3.
De PVC-buis moet worden bevestigd met een slangklem (niet meegeleverd), zonder knikken en en lussen, en worden
aangesloten op de afvoerbuis van het rioleringsstelsel. Gebruik voor de installatie de 50 mm/8 mm adapter. Zie afbeelding 2.
In geval van installatie in de kelder onder het niveau van afgedamd water (lokaal gedefinieerd, doorgaans de bovenste rand
van de straat) moet worden gegarandeerd dat de drukbuis boven dit niveau loopt en dan neerwaarts is aangesloten op de
afvoerbuis.
WAARSCHUWING: Wanneer dit voorschrift niet wordt nageleefd, kan de kelder overstromen wanneer er
sprake is van terugstroming uit het rioleringsstelsel.

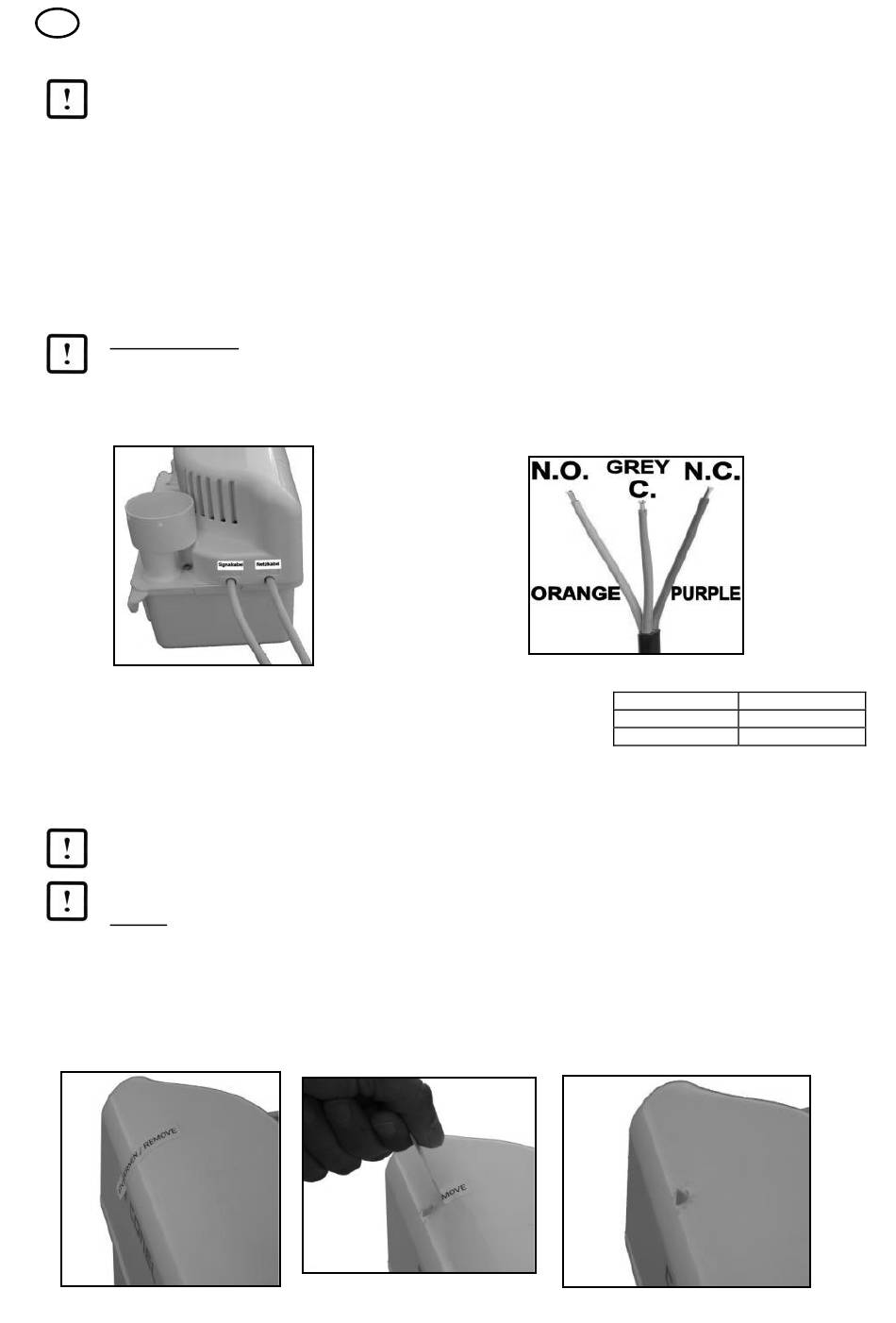

4.3 Signaalkabel
Behalve het netsnoer (NETSNOER) is de pomp ook voorzien van een signaalkabel (SIGNAALKABEL). Zie afbeelding 4.
Afbeelding 4: Kabels
De signaalkabel (droog contact) moet worden gebruikt om de condensatieketel veilig uit te schakelen (COM en NC) of om een
extern laagspanningsalarmsysteem (COM en NO) te activeren. Zie afbeelding 5 voor de contactconfiguratie Deze aansluiting
moet altijd worden gebruikt om waterschade als gevolg van een defecte pomp te voorkomen en niet geconfronteerd te worden
met schadeclaims.
Raadpleeg de instructiehandleiding bij de condensatieketel voor gebruik van de aansluiting als veilige
uitschakeling of de handleiding bij het alarmsysteem voor de aansluiting als gebruik van een alarmsysteem.
4.4 Proefdraaien
LET OP: Verwijder de tape boven op de klep (zie afbeelding 6,7 en 8).
De bout voor het vergrendelen van de vlotter tijdens transport kan nu worden bewogen en worden gebruikt als testschakelaar
voor het starten van de motor zonder water te vullen. Deze test mag niet langer duren dan 2 tot 3 seconden om schade als
gevolg van droogdraaien te voorkomen.
Verwijder de bout na het proefdraaien en bewaar hem voor service en onderhoud.
Na het installeren van de inlaat en afvoer test u de pomp verschillende malen door water te vullen en alle slangaansluitingen
zorgvuldig te controleren.
Afbeelding 6
Afbeelding 5: Contactconfiguratie, signaalkabel
Afbeelding 7
GREY GRIJS
ORANGE ORANJE
PURPLE PAARS
Afbeelding 8
