Conel FLOW Montage- Und Betriebsanleitung Seite 21

NO
1. Beskrivelse og bruksområder
Helautomatisk kondensatpumpe som er konstruert for å fjerne kondensat fra oljefyringsanlegg, kondenserende gass-
eller oljefyrte anlegg, klimaanlegg, kjøledisker og avfuktingsapparater, der tapping ved hjelp av tyngdekraften ikke er
mulig.
ADVARSEL: Bestemmelsene til vannmyndigheter eller andre relevante myndigheter må følges ved
avhending av kondensat. Kondensat fra kondenserende kjeler som brukes med vanlig fyringsolje (ikke
lavt svovelinnhold), kan ikke avhendes i avløpsanlegget uten å bli nøytralisert. Dette gjelder også anlegg på over
200 kW med kondenserende kjele.
2. Tekniske data
Avgitt motoreffekt: P2 = 80 watt
Spenning: 230 V – 50 Hz
Nominell strømstyrke: 0,6 A
Driftsspenning: 230 V – 50 Hz
Beskyttelse: IP 44
RPM: 2900
3. Leveringsomfang
Pumpe klar til tilkobling med 2 meter strømledning og signalkabel, inntaksadapter 40-25 og 50 mm, tilbakeslagsventil og
instruksjonshåndbok. Pumpen leveres også med trykkledning (6 m) som skal kobles til på utløpssiden (tilbakeslagsventil
som følger med). Kobles til avløpsrør med 50/8 mm adapter.
4. Installering og oppstart
ADVARSEL: Les instruksjonene nøye før installering, bruk eller vedlikehold av pumpen! Installeringen
kan bare utføres av kvalifiserte personer.
Kontroller at innholdet er fullstendig og ikke skadet før det tas i bruk. Underrett forhandleren om eventuelle mangler
umiddelbart.
Pumpen må aldri fraktes eller tas ut av emballasjen ved å holde i ledningen!
En ordentlig jordet nettstrømtilførsel og en jordfeilbryter som kobler ut alle faser ved maks. 30 mA
lekkasjestrøm, er påkrevd for å kunne bruke pumpen.
Når det gjelder eksisterende stikkontakter, må man kontrollere at jordfeilbryter er montert. Pass på at
strømledningen IKKE står i når det utføres noen form for arbeid på pumpen.
4.1 Installering og inntakstilkobling
Pumpen må stå rett (enten på gulvet eller montert på veggen) for å sikre at den fungerer ordentlig.
Pumpen må installeres slik at man er sikker på at den ikke tipper, og at den er riktig montert!
Pumpen bør monteres tett ved kondensatutløpet til enheten som skal tappes. Tilkoblingene fra enheten til pumpen er ikke
inkludert. Pass på å velge et korrosjonsbestandig og syrebestandig materiale ved valg av avløpsrør (f.eks. PVC, PE eller
rustfritt stål).
Kondensat fra kondenserende kjeler er svært aggresivt og korrosivt!
Et vanlig avløpsrør (50 mm) i høytemperaturbestandig plast kan kobles direkte til ett av de to inntakene ved hjelp av den
inkluderte inntaksadapteren (se figur 1). Andre rør eller slanger med mindre diameter kan festes trygt ved å føre
kabelstrips gjennom de to hullene i adapteren og stramme disse godt. En spesialadapter for 50 mm rør følger med.

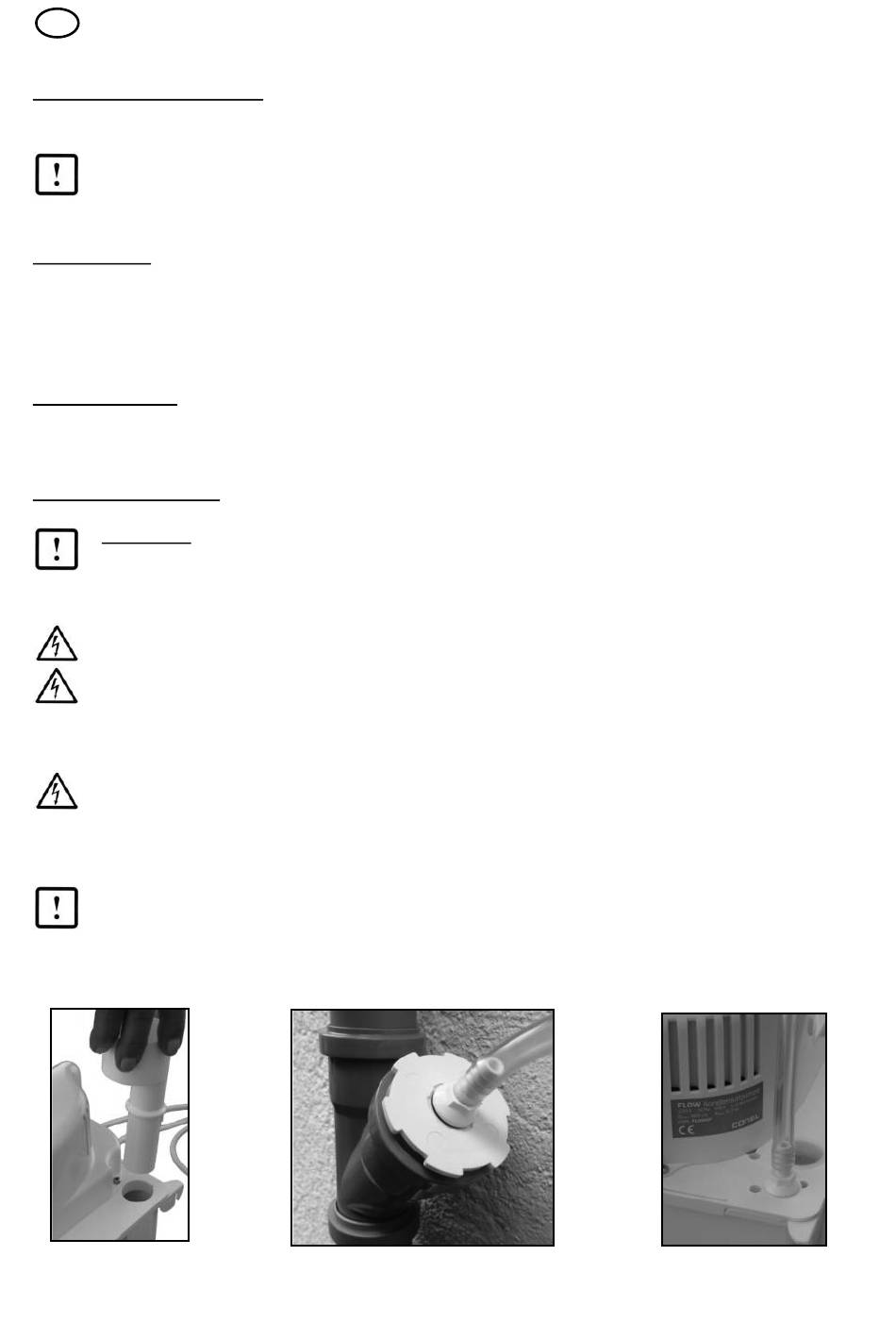

Figur 1 - Inntaksadapter
Maks. strøm: 360 l/t
Maks. trykkhøyde: 5,2 m WS
Maks. væsketemperatur: 50 °C
3/8"-tilkobling med 8 mm slangekobling
Vekt: ca. 2,5 kg
Ledning med støpsel: Lengde 2,0 m
Figur 2 - 50 mm adapter
21
Figur 3
