W żadnym wypadku nie wolno wkładać rur do zbiornika, ponieważ może to doprowadzić do awarii pompy z
powodu zablokowania wbudowanego wyłącznika pływakowego!
Standardowe kotły kondensacyjne są wyposażone w syfon kanalizacyjny. W każdym przypadku należy go
napełnić wodą przed uruchomieniem kotła i pompy kondensatu. Niezastosowanie się do tego zalecenia może spowodować
przedostanie się kwaśnych gazów do pompy i w konsekwencji jej zniszczenie!
4.2 Przyłącze ciśnieniowe
Przyłącze ciśnieniowe jest wyposażone w zawór zwrotny. Rury PVC o wewnętrznej średnicy 8 mm należy szczelnie połączyć z
przyłączem ciśnieniowym, patrz Ilustracja 3.
Rurę PVC należy zabezpieczyć za pomocą opaski zaciskowej (nie wchodzi w skład zestawu) unikając wszelkich załamań lub węzłów
i podłączyć do kanalizacyjnej rury odpływowej. Do zainstalowania należy użyć łącznika 50 mm/8 mm (patrz Ilustracja 2).
W przypadku instalacji w piwnicy, poniżej poziomu spiętrzania wody (określonego lokalnie, ogólnie w stosunku do góry krawężni ka
ulicy) należy upewnić się, czy rury ciśnieniowe są wyprowadzone powyżej tego poziomu, a następnie podłączone w dół do rury
odpływowej.
OSTRZEŻENIE: W przypadku niezastosowania się do tych zaleceń piwnica może zostać zalana w przypadku
wypływu z kanalizacji!
4.3 Kabel sygnalizacyjny
Oprócz przewodu zasilającego (POWER), pompa jest również wyposażona w kabel sygnalizacyjny (ALARM). Patrz Ilustracja 4

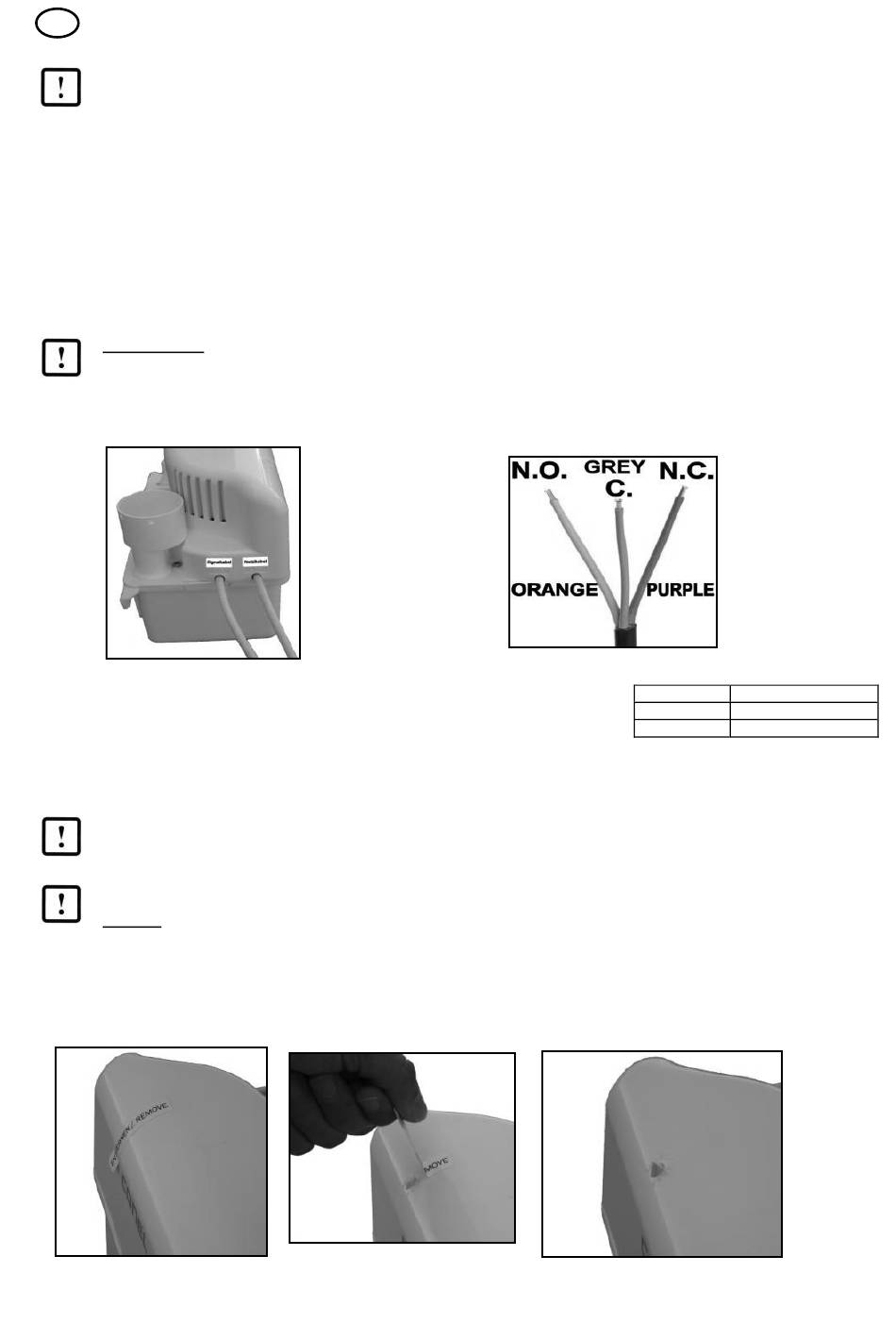

Ilustracja 4 - Kable
Przewód sygnalizacyjny (styk bezpotencjałowy) musi być używany zarówno do bezpiecznego wyłączenia kotła kondensacyjnego
(COM i NC) jak i do aktywacji zewnętrznego systemu alarmowego niskiego napięcia (COM i NO).Konfiguracja styków, patrz Ilustracja
5. Aby uniknąć zniszczeń spowodowanych wypływem wody na skutek uszkodzenia pompy, należy koniecznie podłączyć ten styk,
ponieważ w przeciwnym razie jakiekolwiek roszczenia zostaną unieważnione.
Prosimy, aby zapoznać się z instrukcją obsługi kotła kondensacyjnego i sprawdzić, jakie powinno być
podłączenie w celu wyłączenia awaryjnego lub z instrukcją systemu alarmowego i sprawdzić, jakie powinno być
podłączenie w celu alarmu.
4.4 Uruchomienie próbne
UWAGA: Usunąć taśmę z górnej części pokrywy (patrz Ilustracje 6,7 i 8)
Teraz śruba do blokowania pływaka podczas transportu jest ruchoma i można jej użyć jako przełącznika testowego do uruchomienia
silnika bez napełniania wodą. Taka próba nie powinna trwać dłużej niż 2-3 sekundy, aby uniknąć uszkodzeń spowodowanych pracą
na sucho.
Po uruchomieniu próbnym, śrubę należy wyjąć i zachować ją na wypadek serwisu lub konserwacji.
Po zakończeniu instalacji na wlocie i wylocie, należy skontrolować działanie pompy, kilkakrotnie napełniając ją wodą i dokładnie
sprawdzając wszystkie połączenia przewodów elastycznych.
Ilustracja 6
Ilustracja 5 - Konfiguracja styków, kabel sygnalizacyjny
Ilustracja 7
GREY SZARY
ORANGE POMARAŃCZOWY
PURPLE PURPUROWY
Ilustracja 8
