Conel FLOW Montage- Und Betriebsanleitung Seite 6

6
1. Beskrivelse og anvendelsesområde
Helautomatisk kondensatpumpe, der er designet til at fjerne kondensat fra oliefyringsanlæg, kondenserende gas- eller
fyringsanlæg, klimaanlæg, kølediske og affugtningsapparater, hvor tømning ved hjælp af tyngdekraften ikke er mulig.
ADVARSEL: Bestemmelserne fra vandmyndighederne eller andre relevante myndigheder skal overholdes
ved bortskaffelse af kondensat. Kondensat fra kondenserende kedler, der anvendes sammen med
almindelig fyringsolie (som ikke har lavt svovlindhold), må ikke bortskaffes via kloaksystemet uden at blive
neutraliseret. Dette gælder også for kondenserende kedelsystemer på mere end 200 kW.
2. Tekniske data
Motoreffekt: P2 = 80 watt
Spænding: 230 V – 50 Hz
Nominel strøm: 0,6 A
Driftsspænding: 230 V – 50 Hz
Beskyttelse: IP 44
Omdrejninger pr. min.: 2900
3. Indhold
Monteringsklar pumpe med 2 meter strømkabel og signalkabel, indløbsadapter 40-25 og 50 mm, kontraventil og
brugervejledning. Pumpen leveres også med en afløbsslange (6 m), som skal tilsluttes på udløbssiden med en kontraventil,
som medfølger. Tilsluttes til afløbsrøret med adapteren på 50 mm/8 mm.
4. Installation og opstart
ADVARSEL: Læs vejledningen omhyggeligt før installation, anvendelse eller vedligeholdelse af pumpen!
Installationen må kun udføres af faguddannet personale.
Kontroller, at alle dele findes i pakken og ikke er beskadiget før ibrugtagning. Kontakt omgående forhandleren, hvis noget
mangler.
Pumpen må aldrig transporteres eller tages ud af emballagen ved at holde den i kablet!
Til pumpens drift kræves en korrekt jordforbundet strømforsyning og fejlstrømsafbryder på maks. 30 mA til
frakobling af alle faser.
Eksisterende stikkontakter skal kontrolleres for fejlstrømsafbryder. Sørg for, at der IKKE er tændt for
strømmen, når der udføres arbejde på pumpen.
4.1 Installation og indløbstilslutning
Pumpen skal være i vater (enten på gulvet eller monteret på væggen) for at sikre, at den fungerer korrekt.
Pumpen skal installeres på en måde, så den ikke kan vælte, og så det sikres, at den er korrekt monteret!
Pumpen bør monteres tæt på kondensatafløbet på den enhed, som skal tømmes. Tilslutningerne fra enheden til pumpen er
ikke inkluderet. Sørg for at bruge korrosionsbestandigt og syrefast materiale, når du vælger afløbsrør (f.eks. PVC, PE eller
rustfrit stål).
Kondensat fra kondenserende kedler kan være agressivt og ætsende!
En almindelig afløbsslange (50 mm) i plastik, som kan modstå høje temperaturer, kan tilsluttes direkte til et af de to indløb ved
brug af den medfølgende indløbsadapter (se figur 1). Andre rør eller slanger med mindre diameter kan påsættes på en sikker
måde ved at føre kabelstrips gennem de to huller i adapteren og stramme disse. En specialadapter til 50 mm-rør medfølger.

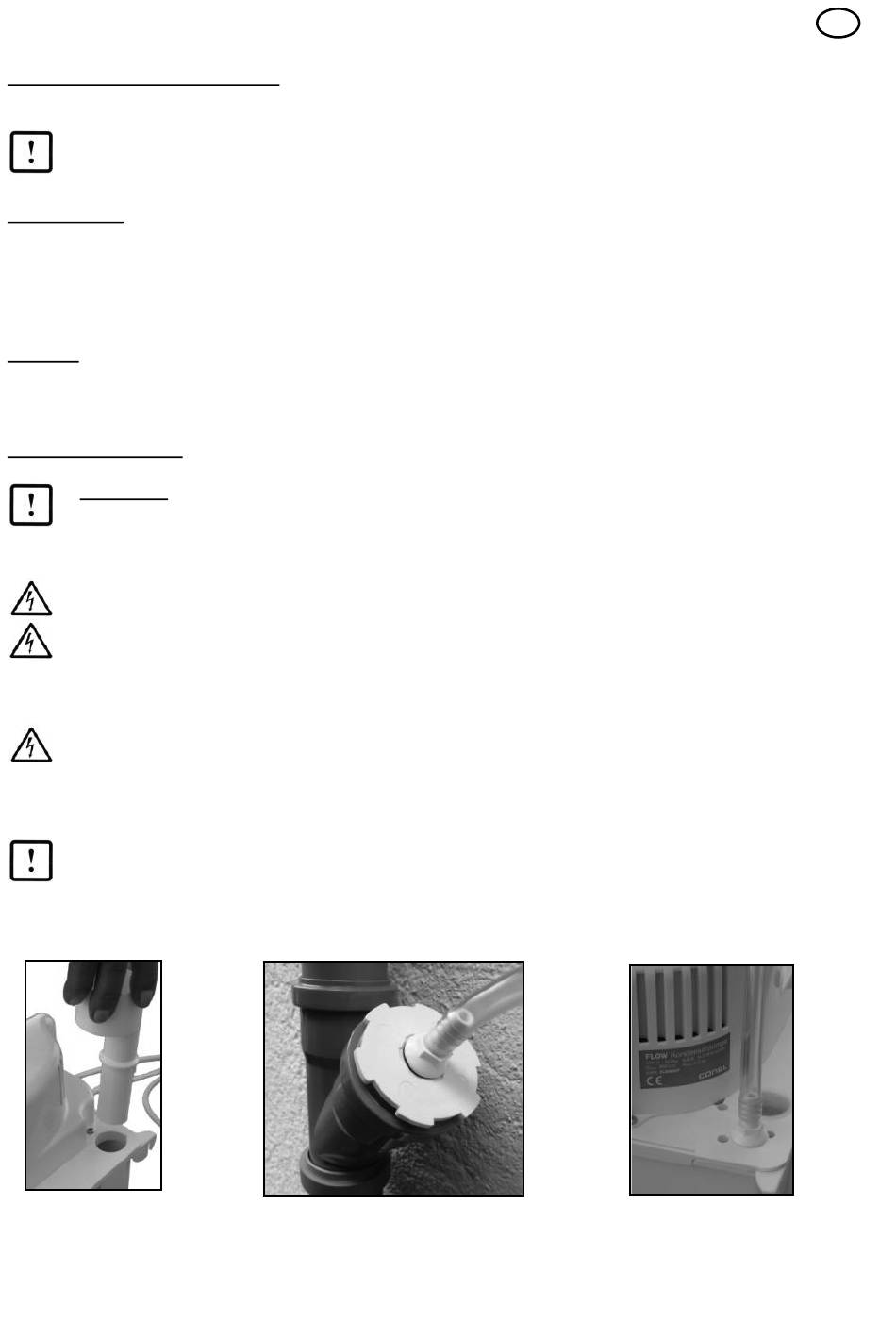

Figur 1 - Indløbsadapter
Maks. flow: 360 l/t
Maks. trykhøjde: 5,2 m WS
Maks. væsketemperatur: 50° C
3/8"-tilslutning med 8 mm slangetilslutning
Vægt: ca. 2,5 kg
Kabel med stik: Længde 2,0 m
Figur 2: 50 mm adapter
DA
Figur 3
