1. Opis urządzenia i zakres zastosowania
Całkowicie automatyczna pompa kondensatu służy do odprowadzania skroplin z pieców, kotłów kondensacyjnych (gazowych lub
olejowych), klimatyzatorów, witryn chłodniczych i osuszaczy w przypadku, gdy odpływ grawitacyjny nie jest możliwy.
OSTRZEŻENIE: Przy odprowadzaniu kondensatu należy przestrzegać przepisów wydanych przez regionalny
zarząd gospodarki wodnej i lub inne stosowne władze.Skropliny z kotłów kondensacyjnych pracujących na
standardowym oleju opałowym (który nie charakteryzuje się niską zawartością siarki) nie mogą być odprowadzane
do kanalizacji bez zastosowania odpowiedniego neutralizatora.Dotyczy to również kotłów kondensacyjnych o mocy
powyżej 200 KW.
2. Dane techniczne
Moc wyjściowa silnika: P2 = 80 W
Napięcie: 230 V – 50 Hz
Prąd znamionowy: 0,6 A
Napięcie robocze: 230 V – 50 Hz
Ochrona: IP 44
Obr./min: 2900
3. Zakres dostawy
Gotowa do podłączenia pompa z 2 metrowym kablem zasilającym i kablem sygnalizacyjnym, łącznik wlotowy 40-25 i 50 mm, zawór
zwrotny oraz instrukcja obsługi. W wyposażeniu pompy znajduje się również rura odprowadzająca (6 m), którą należy podłączyć do
strony wylotu (zawór zwrotny).Podłączając do rury odpływowej należy użyć łącznika 50 mm/8 mm.
4. Instalacja i uruchomienie
OSTRZEŻENIE: Przed zainstalowaniem, uruchomieniem lub serwisowaniem pompy należy dokładnie zapoznać
się z instrukcjami! Instalację może wykonać wyłącznie wykwalifikowana osoba.
Przed uruchomieniem urządzenia należy sprawdzić, czy dostarczony zestaw jest kompletny, a części nie są uszkodzone. W
przypadku stwierdzenia jakichkolwiek nieprawidłowości należy natychmiast skontaktować się ze sprzedawcą.
Nigdy nie przenosić, ani nie wyjmować pompy z opakowania trzymając ją kabel!
Do prawidłowego działania pompy jest wymagane odpowiednio uziemione zasilanie sieciowe i wyłącznik
różnicowoprądowy maks. 30 mA odłączający wszystkie fazy.
Należy sprawdzić, czy do już istniejących gniazdek podłączono wyłącznik różnicowoprądowy. Upewnić się, czy
podczas wykonywania jakichkolwiek prac przy pompie przewód zasilający NIE jest podłączony.
4.1 Instalacja i podłączenie na wlocie
Pompa musi być wypoziomowana (zarówno przy zamocowaniu na podłodze, jak i na ścianie), aby zapewnić jej prawidłowe
działanie.
Pompę należy zainstalować tak, aby nie mogła się przechylać, a także sprawdzić, czy została prawidłowo
zamocowana!
Pompę należy zainstalować w pobliżu odpływu skroplin z urządzenia, z którego skropliny mają by odprowadzane.W zestawie nie ma
połączeń pomiędzy tym urządzeniem a pompą. Rury odpływowe powinny być wykonane z materiału odpornego na korozję i działanie
kwasów (np. PCV, PE, stal nierdzewna).
Kondensat z kotłów kondensacyjnych jest substancją bardzo żrącą i korozyjną!
Standardowa, wykonana z wysokotemperaturowego plastiku rura ściekowa (50 mm) może być bezpośrednio podłączana do jednego
z dwóch wlotów za pomocą dostarczonego łącznika wlotowego (patrz Ilustracja 1). Pozostałe rury lub przewody o mniejszej średnicy
można bezpiecznie zamocować, przeprowadzając opaski kablowe przez dwa otwory w łączniku i mocno je dokręcając. W zestawie
znajduje się specjalny łącznik do rury 50 mm.

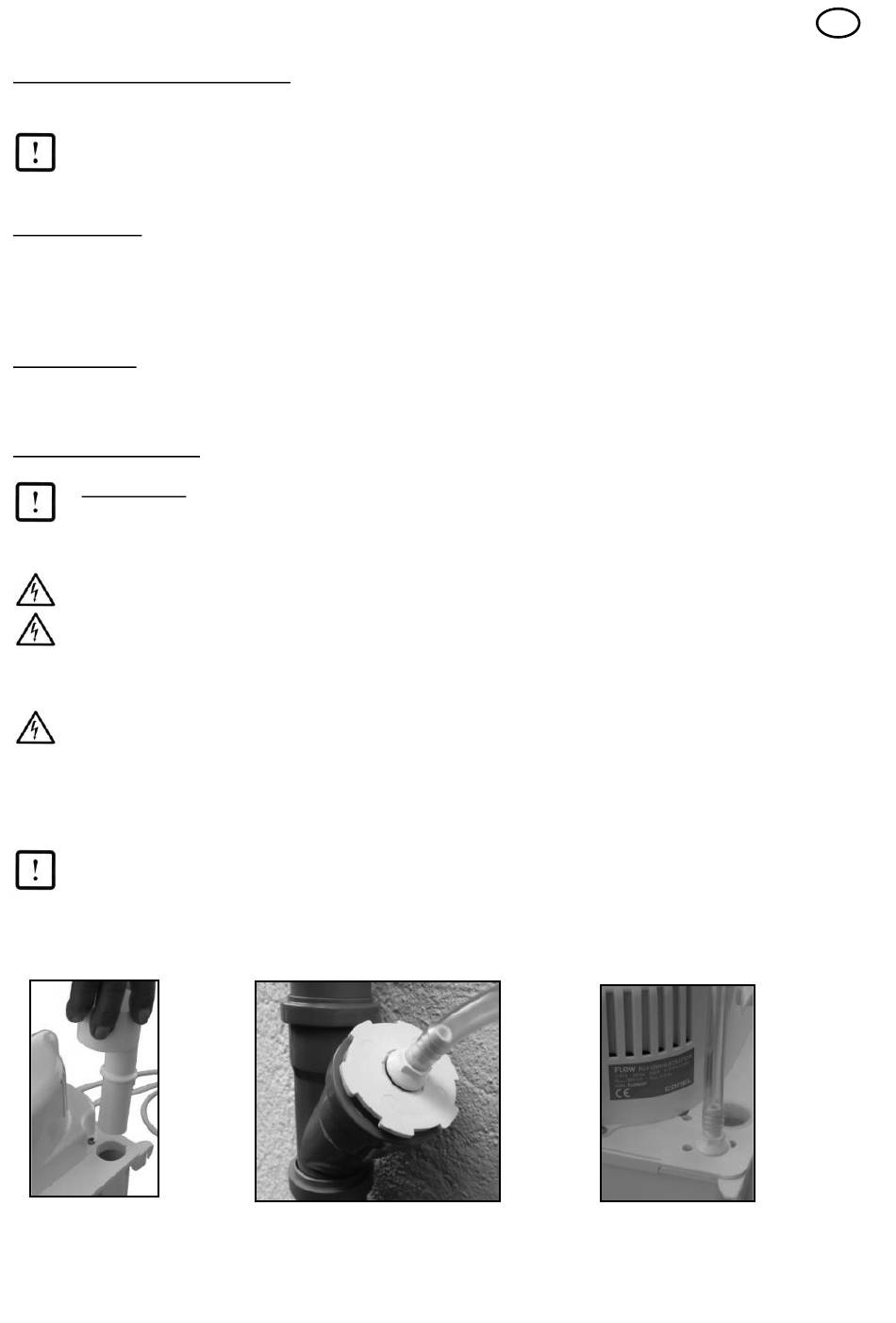

Ilustracja 1 - Łącznik
wlotowy
Maks. przepływ: 360 l/godz.
Maks. wys. słupa cieczy5,2 mws
Maks. temperatura cieczy: 50°C
Połączenie 3/8" ze złączem przewodu elastycznego 8 mm
Masa: ok. 2,5 kg
Kabel z wtyczką: długość 2,0 m
Ilustracja 2: Łącznik 50 mm Ilustracja 3
