Conel FLOW Serie Betriebsanleitung
Verwandte Anleitungen für Conel FLOW Serie
Inhaltszusammenfassung für Conel FLOW Serie

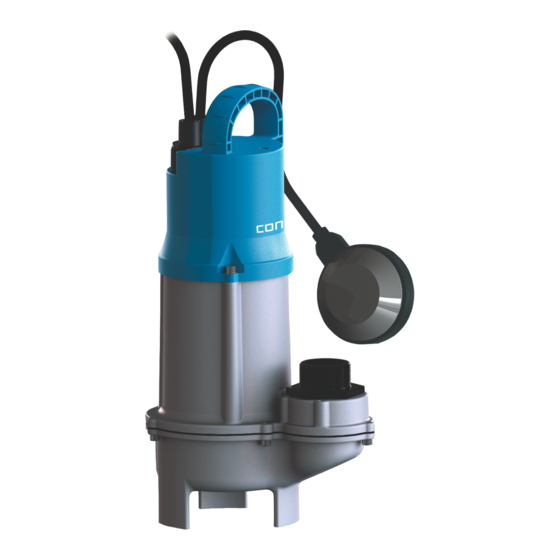

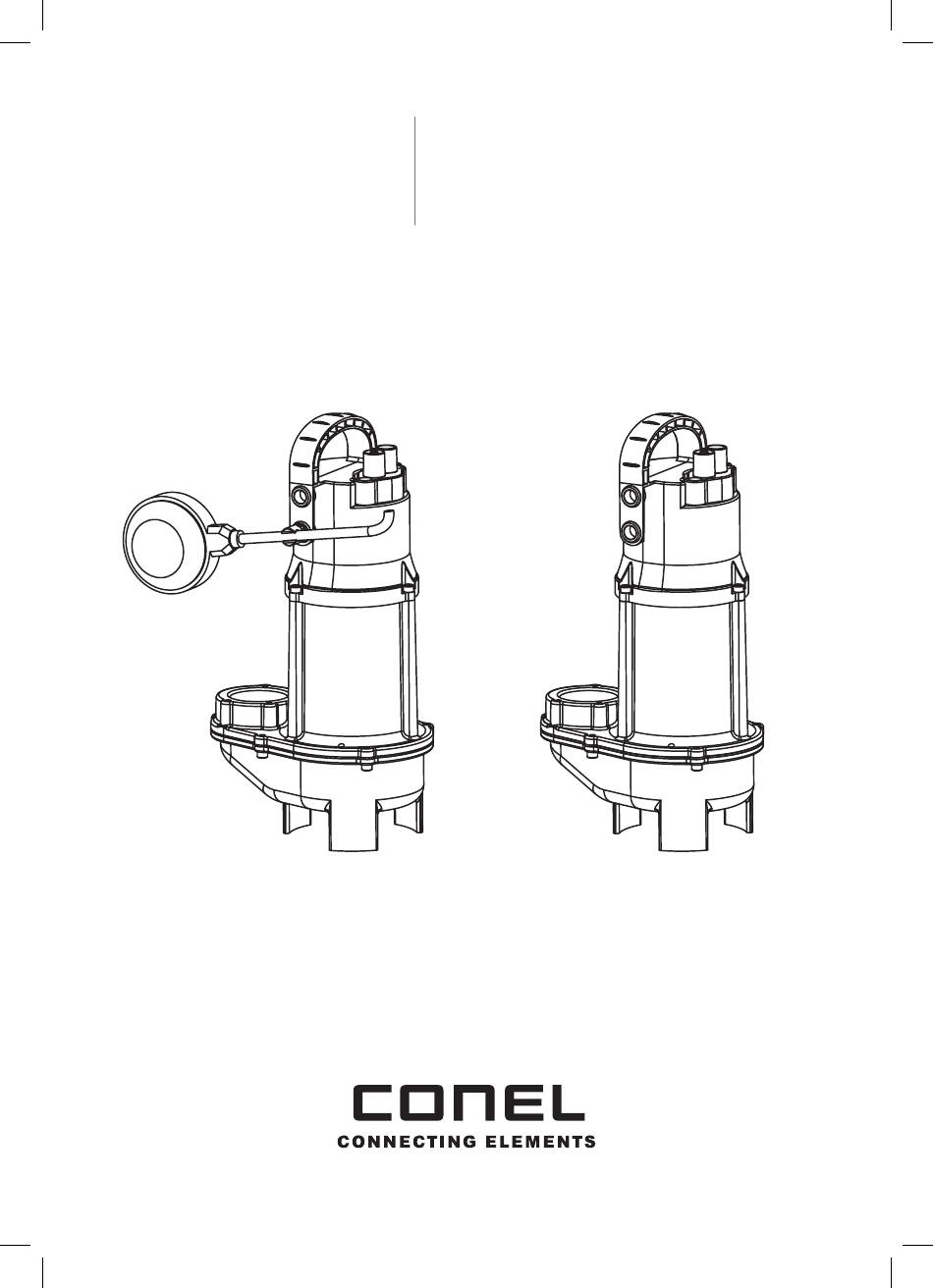

- Seite 1 FLOW Tauchpumpe 30 | Betriebsanleitung Submersible pump 30 | Operating instructions KBN: FLOWTP30 KBN: FLOWTP30 OS GC-P-FLOW-30-12-1101-JH1.indd 1 02.03.15 14:03...
-
Seite 2: Eg Konformitätserklärung | Ec Certificate Of Conformity
EG Konformitätserklärung | EC Certificate of Conformity CONEL GmbH Margot-Kalinke-Straße 9 · 80939 München erklärt in alleiniger Verantwortung, declare in sole responsibility, that dass das Produkt the product FLOW Tauchpumpe 30 KBN: FLOWTP30 KBN: FLOWTP30 OS auf das sich diese Erklärung bezieht, to which this certificate applies,... -
Seite 3: Inhaltsverzeichnis
Inhalt EG Konformitätserklärung | EC Certificate of Conformity Seite 2 DE FLOW Tauchpumpe 30 Seite 3 Sicherheit Seite 4 Kennzeichnung von Hinweisen in der Betriebsanleitung Seite 4 Sicherheitsbewusstes Arbeiten Seite 5 Eigenmächtiger Umbau und Ersatzteilherstellung Seite 6 Unzulässige Betriebsweisen Seite 6 Lieferumfang Seite 6 Einsatz... -
Seite 4: Sicherheit
Sicherheit / Kennzeichnung von Hinweisen in der Betriebsanleitung 1. Sicherheit In Anlehnung an das VDMA-Einheitsblatt 24292 (VDMA = Verband Deutscher Maschinen- und Anlagenbau e.V.). Diese Betriebsanleitung enthält grundlegende Hinweise, die bei Aufstellung, Betrieb und Wartung zu beachten sind. Daher ist diese Betriebsanleitung unbedingt vor Montage und Inbetriebnahme zu lesen und muss ständig am Einsatzort des Aggregats/der Anlage verfügbar sein. -
Seite 5: Sicherheitsbewusstes Arbeiten
Kennzeichnung von Hinweisen in der Betriebsanleitung / Sicherheitsbewusstes Arbeiten Im Einzelnen kann Nichtbeachtung beispielsweise folgende Gefährdung nach sich ziehen: > Versagen wichtiger Funktionen des Aggregats/der Anlage. > Gefährdung von Personen durch elektrische, mechanische und chemische Einwirkungen. > Gefährdung der Umwelt durch Leckage von gefährlichen Stoffen. 1.2 Sicherheitsbewusstes Arbeiten Die in dieser Betriebsanleitung aufgeführten Sicherheitshinweise, die bestehen- den nationalen Vorschriften zur Unfallverhütung sowie eventuelle interne Arbeits-,... -
Seite 6: Eigenmächtiger Umbau Und Ersatzteilherstellung
Eigenmächtiger Umbau / Unzulässige Betriebsweisen / Lieferumfang / Einsatz 1.3 Eigenmächtiger Umbau und Ersatzteilherstellung Umbau oder Veränderungen des Aggregats/der Anlage sind nur nach Absprache mit dem Hersteller zulässig. Originalersatzteile und vom Hersteller autorisiertes Zubehör dienen der Sicherheit. Die Verwendung anderer Teile kann die Haftung für die daraus entstehenden Folgen aufheben. -
Seite 7: Technische Daten
Technische Daten 4. Technische Daten Technische Daten Artikelnummer FLOWTP30 & FLOWTP30 OS Druckabgang > G 1½“ IG > Adapter G 1¼“ AG Freier Durchgang 30 mm Max. Förderstrom (bei 1 m) 18 m Max. Förderhöhe (bei 0 m 8,5 m Anschlusskabel (steckbar) H07RN-F 3G1.0 Kabellänge... -
Seite 8: Transport
Transport / Elektroanschluss / Aufstellung/Einbau 5. Transport Pumpe nur am Tragegriff und nicht am elektrischen Anschlusskabel oder am Schwimmerschalter halten, nicht anstoßen oder fallen lassen. Zum Absenken der Pumpe in tiefere Schächte oder Gruben, Seil oder Kette verwenden. 6. Elektroanschluss >... -
Seite 9: Inbetriebnahme
Aufstellung/Einbau / Inbetriebnahme / Wartung Bei festem Einbau: Pumpe entsprechend den Vorschriften der DIN EN 12056-4 einbauen (z. B. Druck- leitung mit einer Schleife über die örtlich festgelegte Rückstauebene führen). FLOWTP30 mit Schwimmerschalter: Für automatische Ein-/Ausschaltung: > Kabel ist werkseitig in Klemme unterhalb des Tragegriffes befestigt. (siehe Seite 10, Abbildung 2) >... -
Seite 10: Anhang
Anhang 10. Anhang Kennlinie 50 Hz H = Gesamtförderhöhe Q = Förderstrom Kennlinie nach ISO 9906 TP 30 G1¼" G1½" (l/s) Abbildung 1 199 mm FLOWTP30 mit arretiertem Schwimmerschalter (für Schaltanlagenbetrieb) Schaltanlagenbetrieb: > Kann auf Wunsch bei Schaltanlagenbetrieb mon- tiert werden. >... - Seite 11 Anhang Darstellung mit Adapter G 1¼“ AG G1¼" G1½" 199 mm Abbildung 3 GC-P-FLOW-30-12-1101-JH1.indd 11 25.01.12 14:04...
- Seite 12 GC-P-FLOW-30-12-1101-JH1.indd 12 25.01.12 14:04...
- Seite 23 Montage- und Betriebsanleitung FLOW © CONEL GmbH, Margot-Kalinke-Str. 9, 80939 München FLOWTP30/1.1/02-12 Sämtliche Bild-, Maß- und Ausführungsangaben entsprechen dem Tag der Drucklegung. Änderungen, die dem technischen Fortschritt und der Weiterentwicklung dienen, behalten wir uns vor. Modell- und Produktansprüche können nicht geltend gemacht werden.
