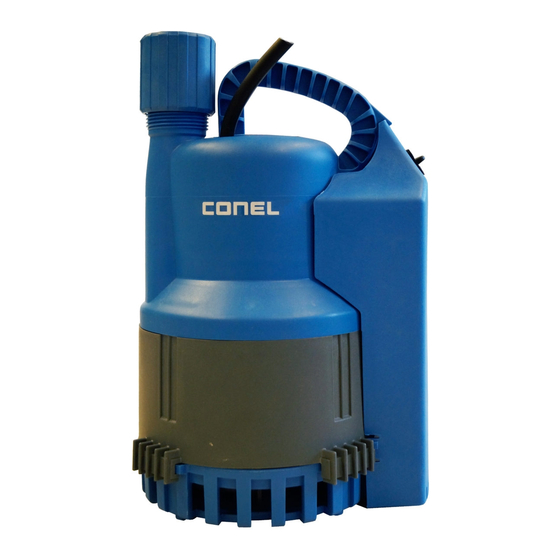

Conel FLOW Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für FLOW:
- Betriebsanleitung (52 Seiten) ,
- Montage- und betriebsanleitung (48 Seiten) ,
- Bedienungsanleitung (20 Seiten)
Verwandte Anleitungen für Conel FLOW
Inhaltszusammenfassung für Conel FLOW

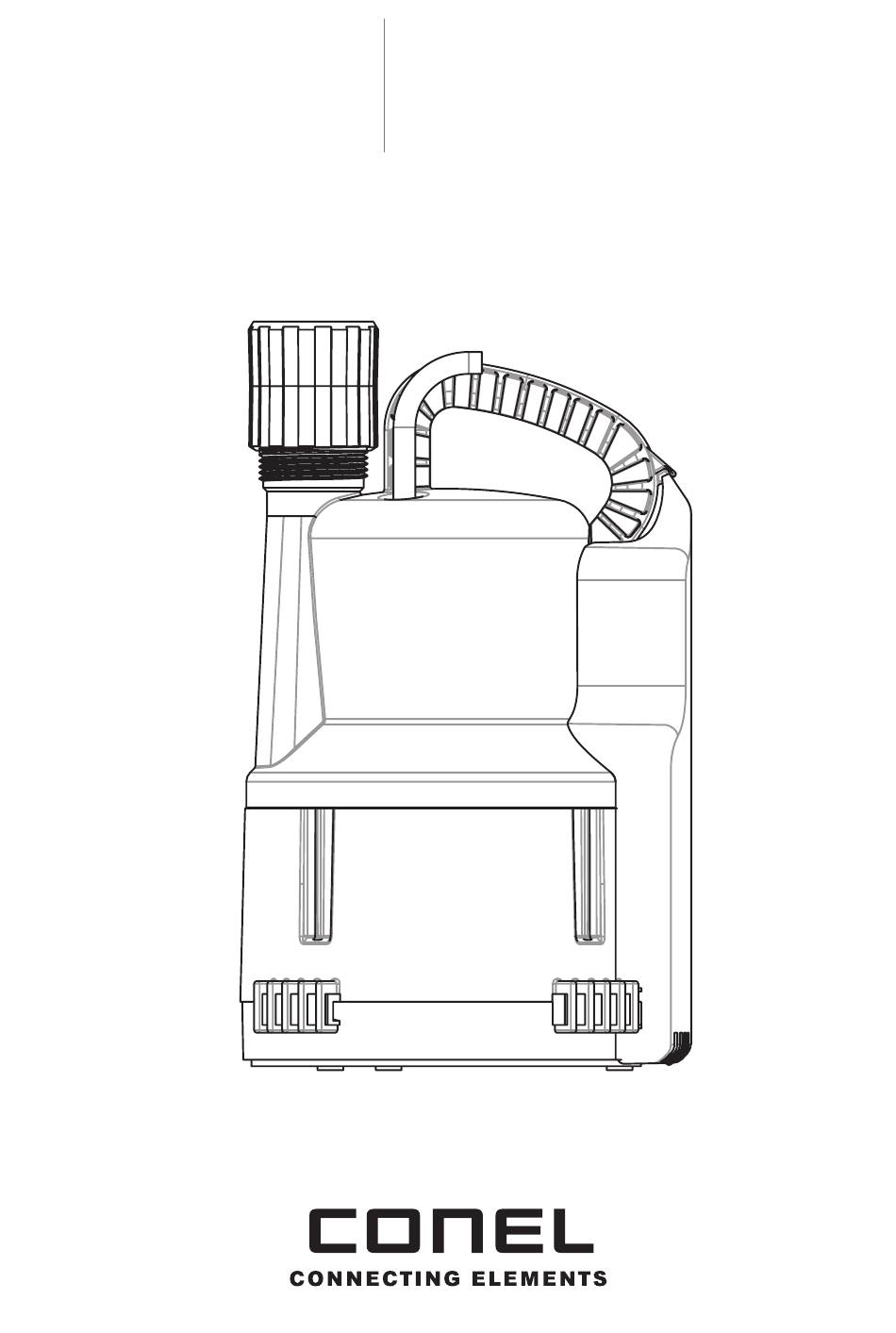

- Seite 1 FLOW Tauchpumpe F | Betriebsanleitung Submersible pump F | Operating instructions...
-
Seite 2: Eg Konformitätserklärung | Ec Certificate Of Conformity
Margot-Kalinke-Straße 9 · 80939 München erklärt in alleiniger Verantwortung, declare in sole responsibility, that dass das Produkt the product FLOW Tauchpumpe F KBN: FLOWTPF auf das sich diese Erklärung bezieht, to which this certificate applies, den einschlägigen grundlegenden conforms to the basic health and... -
Seite 3: Inhaltsverzeichnis
Eigenmächtiger Umbau und Ersatzteilherstellung Seite 6 Unzulässige Betriebsweisen Seite 6 Lieferumfang Seite 6 Einsatz Seite 6 Technische Daten Seite 7 Transport Seite 8 Elektroanschluss Seite 8 Aufstellung/Einbau Seite 9 Wartung Seite 9 Anhang Seite 10 GB FLOW Submersible pump F Seite 13+... -
Seite 4: Sicherheit
Sicherheit / Kennzeichnung von Hinweisen in der Betriebsanleitung 1. Sicherheit In Anlehnung an das VDMA-Einheitsblatt 24292 (VDMA = Verband Deutscher Maschinen- und Anlagenbau e.V.). Diese Betriebsanleitung enthält grundlegende Hinweise, die bei Aufstellung, Betrieb und Wartung zu beachten sind. Daher ist diese Betriebsanleitung unbedingt vor Montage und Inbetriebnahme zu lesen und muss ständig am Einsatzort des Aggregats/der Anlage verfügbar sein. -
Seite 5: Sicherheitsbewusstes Arbeiten
Sicherheitsbewusstes Arbeiten Im Einzelnen kann Nichtbeachtung beispielsweise folgende Gefährdung nach sich ziehen: > Versagen wichtiger Funktionen des Aggregats/der Anlage. > Gefährdung von Personen durch elektrische, mechanische und chemische Einwirkungen. > Gefährdung der Umwelt durch Leckage von gefährlichen Stoffen. 1.2 Sicherheitsbewusstes Arbeiten Die in dieser Betriebsanleitung aufgeführten Sicherheitshinweise, die bestehen- den nationalen Vorschriften zur Unfallverhütung sowie eventuelle interne Arbeits-, Betriebs- und Sicherheitsvorschriften des Betreibers sind zu beachten. -
Seite 6: Eigenmächtiger Umbau Und Ersatzteilherstellung
Druckabgangsstück für Schlauchanschluss 1“, ¾“ und Außengewinde ¾“. 3. Einsatz > Tauchpumpen der Baureihe FLOW Tauchpumpe F sind zur Förderung von Klar- wasser geeignet (Freier Durchgang 1 mm). > Die Pumpen dürfen nicht zur Förderung von korrosiven, brennbaren, gasenden und explosionsgefährlichen Medien sowie fäkalienhaltigem Abwasser eingesetzt... -
Seite 7: Technische Daten
Technische Daten 4. Technische Daten Technische Daten Artikelnummer FLOWTPF > G1¼“ IG > Druckabgang Adapter G1¼“ IG > Adapter G¾“ AG, Schlauchanschluss 1“, ¾“ Max. Förderstrom (bei 1 m) 6,4 m Max. Förderhöhe (bei 0 m 6,2 m Einschalten 20 mm Ausschalten 1 mm Freier Durchgang... -
Seite 8: Transport
Transport / Elektroanschluss 5. Transport Pumpe nur am Tragegriff und nicht am elektrischen Anschlusskabel oder am Sensor-Gehäuse halten, nicht anstoßen oder fallen lassen. Zum Absenken der Pumpe in tiefere Schächte oder Gruben, Seil oder Kette verwenden. 6. Elektroanschluss > Betriebsspannung beachten (siehe „Technische Daten“). >... -
Seite 9: Aufstellung/Einbau
Aufstellung/Einbau 7. Aufstellung/Einbau Pumpe ist nur transportable einsetzbar. Bei Aufstellung: Pumpe auf festen Untergrund aufstellen. Bei Bedarf, Pumpe mit einem am Tragegriff befestigten Seil bzw. Kette sichern. Pumpe nicht am Kabel aufhängen. Pumpe ist nicht für den stationären Festeinbau nach DIN EN 12056/12050 zugelassen. -
Seite 10: Anhang
Anhang 9. Anhang Kennlinie 50 Hz H = Gesamtförderhöhe = Förderstrom Kennlinie nach ISO 9906 Abbildung 1 Darstellung mit Adapter G 1¼“ IG 51.5 mm 1. Schlauchanschluss ¾“ 51.5 mm 2. G ¾“ Außengewinde 3. Schlauchanschluss 1“ 4. G 1¼“ Außengewinde 5. - Seite 11 51.5 mm Anhang 51.5 mm Einschaltniveau Sensor 157 mm 175 mm A = On-Sensor, B = Off-Sensor Abbildung 3 157 mm 175 mm Explosionszeichnung 1. Druckabgang 2. Rückschlagklappe 3. Sensor-Gehäuse 4. Einlaufsieb Hinweis: Vorsicht, nach dem Abnehmen des Sensor-Gehäuses können die Sen- soren sehr warm sein (ca.
-
Seite 13: Gb Flow Submersible Pump F
FLOW Submersible pump F Operating instructions... - Seite 14 Table of contents EG Konformitätserklärung | EC Certificate of Conformity Page 2 DE FLOW Tauchpumpe F Page 3 GB FLOW Submersible pump F Page 13 Safety Page 15 Identification of hints in the operating instructions Page 15 Carry out work in a safety conscious manner...
-
Seite 15: Safety
Safety / Identification of hints in the operating instructions 1. Safety Extracted from VDMA-Standard sheet 24292 (VDMA = Verband Deutscher Maschi- nen- und Anlagenbau e.V.). These operating instructions contain basic information on installation, operating, and maintenance, and should be followed carefully. For this reason it is essential that these instructions are carefully read before installati- on or commissioning. -
Seite 16: Carry Out Work In A Safety Conscious Manner
Hints in the operating instructions / Carry out work in a safety conscious manner Dangers which could arise due to non-observance of safety instructions The non-observance of the safety instructions can lead to both danger to personnel and also to possible harm to the environment or the unit itself. Non-observance of the safety instructions can invalidate the rights of the user to any compensation or regress. -
Seite 17: Unilateral Modification And Spare Parts Manufacturing
3. Application FLOW F series submersible pumps are suitable for pumping clear water (solids pas- sage 1 mm). The pumps may not be used to pump corrosive, flammable, gaseous or potentially explosive fluids, sewage containing faecal matter, or fluids containing sand or other abrasive substances. -
Seite 18: Technical Data
G 1¼“ female thread > G 1¼“ female thread adaptor > G ¾“ male thread adaptor; hose connection 1“ and ¾“ Max. flow (at 1 m) 6.4 m Max. head (at 0 m 6.2 m Switch on 20 mm Switch off... -
Seite 19: Transport
Technical data / Transport / Electrical connection Materials Pump housing Polypropylene Impeller Polyamide Seals Motor shaft Stainless steel 1.4028 (AISI 420) Pump curve – see page 21, figure 1, Dimensions – see page 21, figure 2 5. Transport Carry the pump by the carrying handle only, not by the electrical connecting cable or sensor cover. -
Seite 20: Set-Up/Installation
Set-up/installation / Maintenance 7. Set-up/installation FLOW F series submersible pumps are for transportable installation only. Set up: Set up the pump on solid ground. When setting up in muddy or sandy ground, the pump should be operated while suspended in the medium, by a rope or chain, or be placed on a large base plate. -
Seite 21: Appendix
Appendix 9. Appendix Pump Curve 50 Hz H = total head Q = discharge volume Curve to ISO 9906 Figure 1 Illustration with G 1¼“ adaptor 51.5 mm 1. ¾“ hose connection 51.5 mm 2. G ¾“ external thread 3. 1“ hose connection 4. - Seite 22 Appendix 51.5 mm Moisture sensor switching levels 157 mm 175 mm A = On sensor, B = Off sensor Figure 3 157 mm 175 mm Assembly illustration 1. Hose adaptor 2. Non-return valve 3. Sensor cover 4. Inlet screen Attention: Take care if separating the sensors from the cover immediately after the pump is switched off as they become hot when...
- Seite 23 Montage- und Betriebsanleitung FLOW © CONEL GmbH, Margot-Kalinke-Str. 9, 80939 München FLOWTPF/1.1/02-12 Sämtliche Bild-, Maß- und Ausführungsangaben entsprechen dem Tag der Drucklegung. Änderungen, die dem technischen Fortschritt und der Weiterentwicklung dienen, behalten wir uns vor. Modell- und Produktansprüche können nicht geltend gemacht werden.
