Conel FLOW Montage- Und Betriebsanleitung Seite 30

30
1. Описание и сферы применения
Полностью автоматический
конденсационных котлов, работающих на газе или жидком топливе, кондиционеров воздуха, охлаждаемых витрин, осушителей,
где дренаж под действием силы тяжести невозможен.
ПРЕДУПРЕЖДЕНИЕ. При утилизации конденсата необходимо соблюдать правила водоохранных или других
органов. Конденсат из конденсационных котлов, работающих на стандартном топочном мазуте (не с
пониженным содержанием серы), запрещается утилизировать в канализацию без предварительной нейтрализации. То
же относится к системам конденсационных котлов мощностью более 200 кВт.
2. Технические данные
Выходная мощность двигателя: P2 = 80 Вт
Напряжение: 230 В, 50 Гц
Номинальный ток: 0,6 А
Рабочее напряжение: 230 В, 50 Гц
Защита: IP 44
Об/мин: 2900
3. Объем поставки
Готовый к включению насос с кабелем питания и кабелем сигнализации длиной 2 м, впускной адаптер 40–25 и 50 мм, обратный
клапан, руководство по эксплуатации. Насос поставляется с нагнетательным трубопроводом (6 м), подсоединяемым к стороне
выпуска с поставляемым обратным клапаном. Насос подсоединяется к конденсационной трубе с использованием адаптера 50
мм / 8 мм.
4. Установка и запуск
ПРЕДУПРЕЖДЕНИЕ. Перед тем как приступить к установке, эксплуатации, обслуживанию насоса, полностью
ознакомьтесь с инструкциями! Установку насоса должен выполнять квалифицированный специалист.
Перед началом работ проверьте комплект поставки и убедитесь в отсутствии повреждений компонентов. Незамедлительно
сообщите дилеру обо всех обнаруженных отклонениях.
Никогда не переносите и не извлекайте насос из упаковки, удерживая его за кабель.
Для работы насоса необходима электрическая розетка с надлежащим заземлением и устройство защитного
отключения не более 30 мА с отключением всех фаз.
Имеющиеся розетки необходимо проверить на наличие устройства защитного отключения. Перед
выполнением любых работ с насосом отсоедините кабель питания от электрической розетки.
4.1 Установка и подключение впускного соединения
Чтобы обеспечить надлежащую работу насоса, установите его на полу или на стене и выровняйте его.
Правильно установите насос так, чтобы предотвратить его наклон.
Установите насос вблизи дренажного отверстия конденсата дренируемого оборудования. Соединения между оборудованием и
насосом не входят в комплект поставки. Выбирайте дренажные трубы из устойчивых к коррозии и кислоте материалов
(например, ПВХ, полиэтилен, нержавеющая сталь).
Конденсат из конденсационных котлов очень агрессивен и обладает сильными корродирующими
свойствами!
Стандартную канализационную трубу из термостойкого пластика (50 мм) можно непосредственно подсоединить к одному из
двух впусков, используя прилагаемый впускной адаптер (см. рис. 1). Другие трубы и линии меньшего диаметра можно
безопасно закрепить, пропустив кабельные стяжки через два отверстия в переходнике и плотно затянув стяжки. В комплект
поставки входит специальный адаптер для трубы 50 мм.

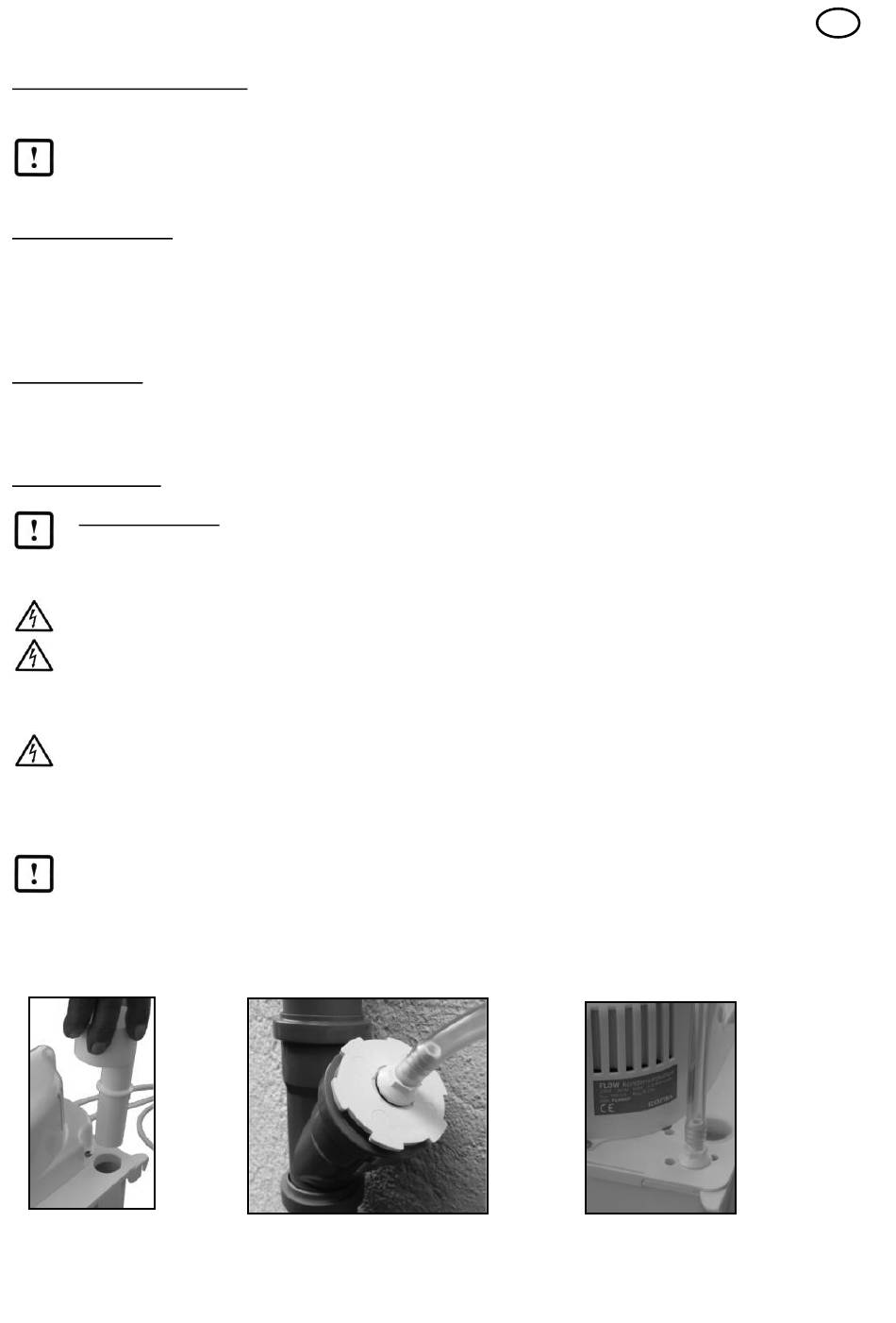

Рис. 1. Впускной
адаптер
конденсатный насос, предназначенный
Макс. расход: 360 л/ч
Макс. напор: 5,2 м вод. ст.
Макс. температура жидкости: 50 °C
Соединение 3/8 дюйма с соединителем 8 мм для
шланга
Масса: около 2,5 кг
Кабель с вилкой: Длина 2,0 м
Рис. 2. Адаптер 50 мм
для откачки конденсата
Рис. 3
RU
из печных горелок,
