1. Opis a rozsah používania
Plnoautomatické čerpadlo na odvod kondenzátu určené na odčerpávanie kondenzátu z ohniskových horákov, plynových
alebo olejových kondenzačných kotlov, klimatizačných jednotiek, chladiacich regálov a odvlhčovačov, kde nie je možné
použiť gravitačný odtok.
VÝSTRAHA: Pri likvidácii kondenzátu je nutné dodržiavať nariadenia vodohospodárskych orgánov
alebo iných zodpovedných orgánov. Kondenzát z kondenzačných kotlov na bežný vykurovací olej (nie
olej so zníženým obsahom síry) je zakázané odvádzať do kanalizačnej sústavy bez jeho predchádzajúcej
neutralizácie. To platí aj pre systémy kondenzačných kotlov prekračujúce 200 kW.
2. Technické údaje
Výkon motora: P2 = 80 W
Napätie: 230 V – 50 Hz
Menovitý prúd: 0,6 A
Prevádzkové napätie: 230 V – 50 Hz
Ochrana: IP 44
ot/min: 2 900
3. Rozsah dodávky
Čerpadlo pripravené na používanie, s napájacím káblom dĺžky 2 metre a signálovým káblom, prívodným adaptérom 40–
25 a 50 mm, kontrolným ventilom a návodom na používanie. Súčasťou dodávky čerpadla je odtokové potrubie (6 m),
ktoré sa pripája na odtokovú stranu (kontrolný ventil), ktorý je takisto súčasťou dodávky. Pripojte k odtokovej hadici
s adaptérom 50 mm/8 mm.
4. Inštalácia a spustenie
VÝSTRAHA: Pred inštaláciou, ovládaním alebo servisom čerpadla si prečítajte celý návod! Inštaláciu
smie vykonávať výhradne kvalifikovaná osoba.
Skontrolujte, či je obsah balenia úplný a či nie je poškodený. V prípade nedostatkov okamžite informujte
predajcu.
Nikdy neprenášajte čerpadlo ani ho nevyberajte z balenia držiac ho za kábel!
Na prevádzku čerpadla sa vyžaduje riadne uzemnená elektrická zásuvka s prúdovým chráničom na reziduálny
prúd max. 30 mA, ktorý preruší všetky fázy.
Existujúce elektrické zásuvky je potrebné skontrolovať, či sú istené prúdovým chráničom. Pri akejkoľvek práci
na čerpadle dbajte, aby napájací kábel NEBOL PRIPOJENÝ k elektrickej sieti.
4.1 Inštalácia a pripojenie prívodu kondenzátu
Riadna prevádzka čerpadla vyžaduje, aby bolo čerpadlo vo vodorovnej polohe (na podlahe alebo namontované
na stene).
Čerpadlo musí byť nainštalované tak, aby sa nemohlo nakláňať a aby bolo riadne namontované!
Čerpadlo je potrebné namontovať v blízkosti odtoku kondenzátu zo spotrebiča. Prípojky na pripojenie spotrebiča
k čerpadlu nie sú súčasťou balenia. Pri výbere odtokových potrubí voľte antikorózne a kyselinovzdorné materiály (napr.
PVC, PE, nehrdzavejúca oceľ).
Kondenzát z kondenzačných kotlov je mimoriadne agresívny a korozívny!
Štandardné vysokoteplotné plastové odtokové potrubie (50 mm) je možné priamo pripojiť k niektorému z dvoch vstupov
dodaným vstupným adaptérom (pozrite obrázok 1). Iné rúry alebo potrubia menšieho priemeru je možné bezpečne
upevniť prevlečením káblových pások cez dva otvory v adaptéri a ich utiahnutím. Špeciálny adaptér na rúru priemeru
50 mm je súčasťou balenia.

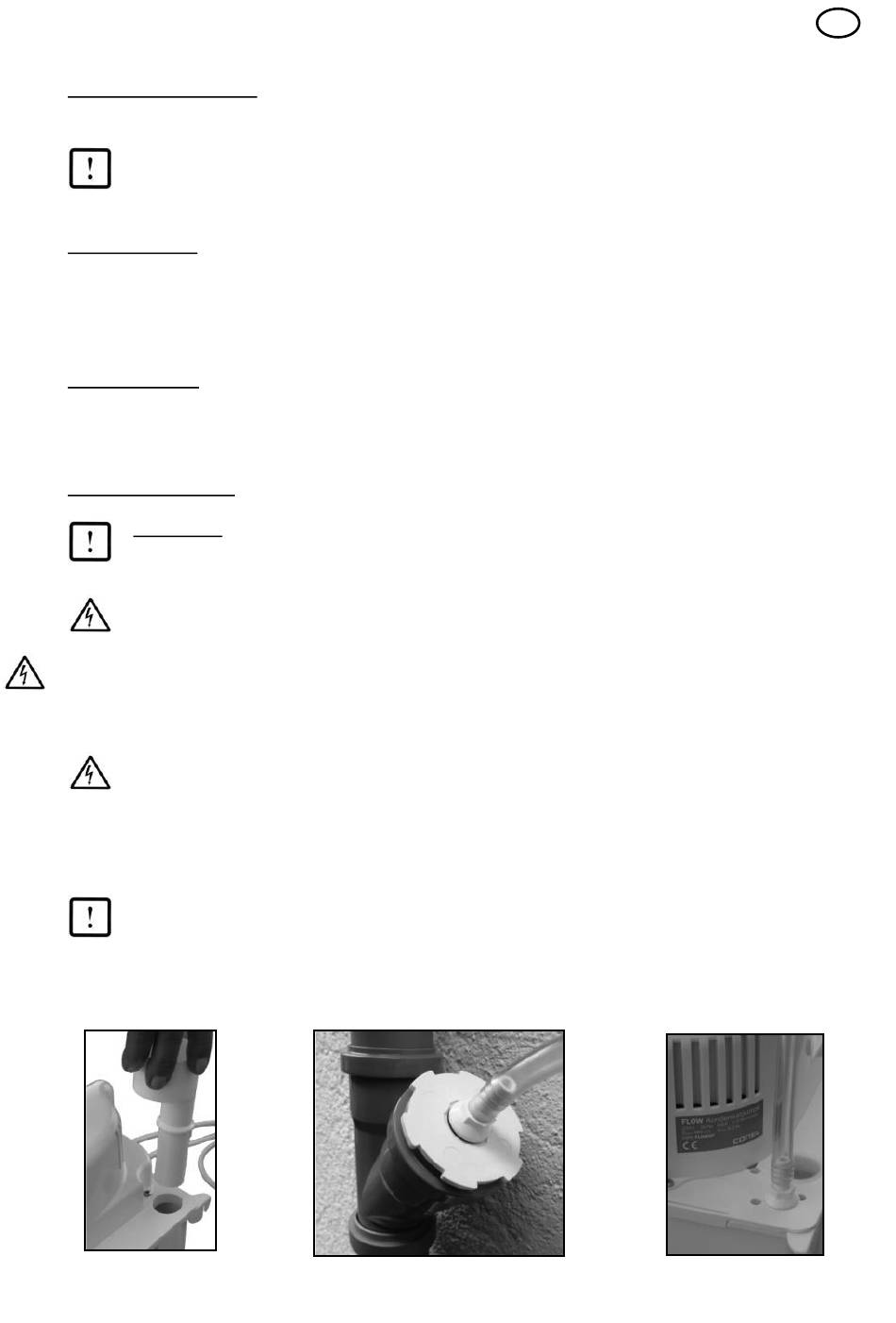

Obrázok 1 – Vstupný
adaptér
Max. prietok: 360 l/h
Max. dopravná výška: 5,2 m WS
Max. teplota kvapaliny: 50 °C
Prípojka 3/8" na hadičku priemeru 8 mm
Hmotnosť: cca 2,5 kg
Kábel s vidlicou: dĺžka 2,0 m
Obrázok 2: Adaptér priemeru 50 mm
SK
Obrázok 3
