Conel FLOW Montage- Und Betriebsanleitung Seite 27

PT
1. Descrição e áreas de aplicação
Bomba de remoção de condensado completamente automática, concebida para a remoção de condensado de
queimadores de fornalhas, sistemas de ar condicionado, vitrinas refrigeradas e desumidificadores, nos quais a drenagem
por gravidade não seja possível.
AVISO: Devem ser respeitados os regulamentos das autoridades competentes no domínio da água ou
de outras autoridades relevantes para a eliminação do condensado. O condensado de caldeiras de
condensação operadas com óleo de aquecimento convencional (sem nível baixo de enxofre) não pode ser
eliminado na rede de esgotos sem neutralização prévia. Tal também se aplica a sistemas de caldeiras de
condensação com potência superior a 200 KW.
2. Dados técnicos
Potência de saída do motor: P2 = 80 Watt
Tensão: 230 V – 50 Hz
Corrente nominal: 0,6 A
Tensão operacional: 230 V – 50 Hz
Proteção: IP 44
RPM: 2900
3. Âmbito de fornecimento
Bomba pronta a conectar, com cabo de rede e de sinal de 2 metros, adaptador de entrada 40-25 e 50 mm, válvula de
retenção e manual de instruções. A bomba é, também, fornecida com mangueira de descarga (6 m), a conectar ao lado
da saída (válvula de retenção). Conectar ao tubo de drenagem com o adaptador de 50 mm/8 mm.
4. Instalação e colocação em funcionamento
AVISO: Leia as instruções na íntegra antes da instalação, operação ou manutenção da bomba! A
instalação deve ser realizada apenas por uma pessoa qualificada.
Verifique a integridade do conteúdo da embalagem e a existência de eventuais danos antes da operação. Informe
imediatamente o seu revendedor em caso de anomalias.
Nunca transporte ou retire a bomba da embalagem segurando-a pelo cabo!
A operação da bomba requer um cabo de alimentação devidamente ligado à terra e um disjuntor
diferencial de, no máx., 30 mA, com desativação de todas as fases.
As saídas existentes devem ser verificadas quanto à existência de um disjuntor diferencial. Garanta
que o cabo de alimentação NÃO está ligado antes de realizar quaisquer trabalhos na bomba.
4.1 Instalação e ligação da entrada
A bomba deve estar posicionada na horizontal (no chão ou montada na parede) para garantir a sua operação
correta.
A bomba deve ser instalada de forma a que não se possa inclinar!
A bomba deve ser montada o mais próximo possível da drenagem de condensado da unidade a drenar. As ligações da
unidade para a bomba não estão incluídas. Certifique-se que usa materiais resistentes à corrosão e a ácidos ao escolher
os tubos de drenagem (p. ex., PVC, PE, aço inoxidável).
O condensado de caldeiras de condensação é bastante agressivo e corrosivo!
É possível conectar diretamente um tubo de plástico convencional resistente a temperaturas elevadas (50 mm) a uma
das duas entradas com recurso ao adaptador de entrada fornecido (ver figura 1). É possível fixar com segurança outros
tubos ou mangueiras com diâmetro inferior, colocando abraçadeiras nos dois orifícios do adaptador e apertando-as
firmemente. É fornecido um adaptador especial para tubos de 50 mm.

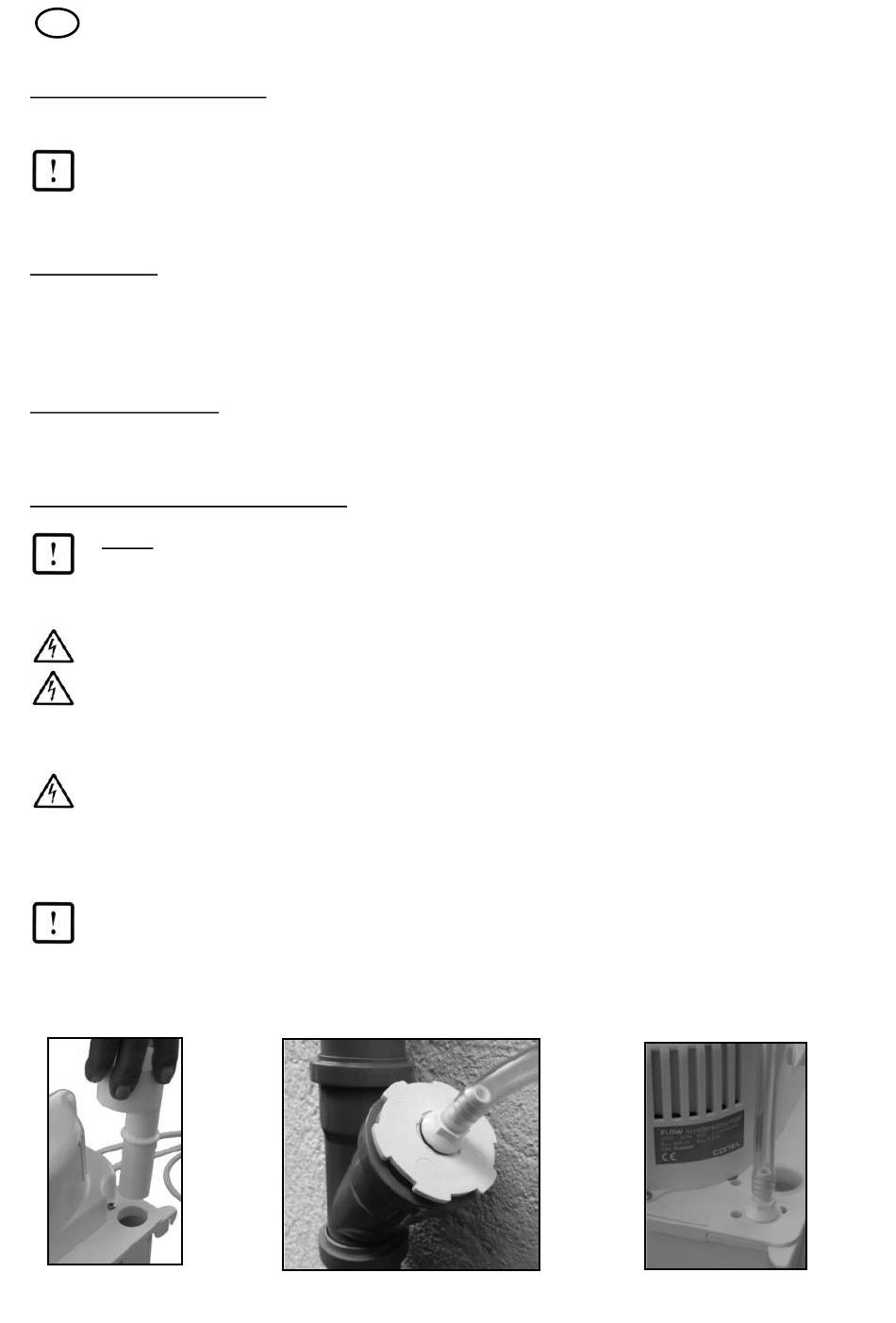

Figura 1 - Adaptador de
entrada
Caudal máximo: 360 l/h
Altura de elevação máx: 5,2 m WS
Temperatura máxima do líquido: 50° C
Ligação de 3/8" com conector de mangueira de 8 mm
Peso: aprox. 2,5 kg
Cabo com ficha: Comprimento 2,0 m
Figura 2: Adaptador de 50 mm
27
Figura 3
