1. Description et applications
Pompe d'extraction des condensats entièrement automatique, conçue pour retirer les condensats des brûleurs de fours, des chaudières
à condensation au gaz ou au fioul, des climatiseurs, des vitrines réfrigérées et des déshumidificateurs lorsque le drainage p ar gravité
n'est pas possible.
AVERTISSEMENT : Les règlements édictés par les autorités de gestion de l'eau et les autres organismes
compétents doivent être respectés lors de l'élimination des condensats. Les condensats issus des chaudières à
condensation au fioul de chauffage standard (non désoufré) doivent être neutralisés avant l'élimination dans le réseau d'eaux
usées. Cette démarche s'applique également aux chaudières à condensation de puissance supérieure à 200 kW.
2. Données techniques
Puissance moteur maximale : P2 = 80 Watts
Tension : 230 V – 50 Hz
Courant nominal : 0,6 A
Tension de fonctionnement : 230 V – 50 Hz
Protection : IP 44
Tr/min : 2 900
3. Contenu de la livraison
Pompe prête à brancher avec câble d'alimentation de 2 mètres et câble de signal, adaptateur d'arrivée de 40-25 et 50 mm, clapet anti-
retour et manuel d'instructions. La pompe est également équipée d'un tuyau d'évacuation (6 m) à brancher côté sortie (au niveau du
clapet anti-retour). Ce tuyau doit être raccordé au tuyau de drainage au moyen de l'adaptateur de 50 mm/8 mm.
4. Installation et mise en marche
AVERTISSEMENT : Lire l'intégralité des instructions avant d'installer, d'utiliser ou d'intervenir sur la pompe !
L'installation doit être confiée exclusivement à du personnel qualifié.
À la réception du matériel, vérifier que la livraison est complète et qu'aucun élément n'a été endommagé. En cas d'anomalie, informer
immédiatement le distributeur.
Ne jamais transporter ou sortir la pompe de l'emballage en la tenant par le câble !
Une alimentation secteur correctement mise à la terre et un disjoncteur différentiel (maxi 30 mA) déconnectant
toutes les phases sont nécessaires pour le fonctionnement de la pompe.
Les prises de courant existantes doivent être contrôlées pour vérifier si elles sont équipées d'un disjoncteur
différentiel. Pendant les interventions sur la pompe, de quelque nature que ce soit, s'assurer que le cordon
d'alimentation est DÉBRANCHÉ.
4.1 Installation et branchement de l'arrivée
Pour un bon fonctionnement de la pompe, celle-ci doit être de niveau (en montage au sol ou mural).
L'installation de la pompe doit être réalisée de telle manière qu'elle soit correctement fixée et qu'elle ne risque pas
de basculer !
La pompe doit être montée à proximité du système de drainage des condensats de l'unité à vidanger. Les raccords entre l'unité et la
pompe ne sont pas fournis. Lors du choix des tuyaux de drainage, veiller à sélectionner des matériaux résistant à la corrosion et à
l'acide (ex. PVC, PE, acier inoxydable).
Les condensats des chaudières à condensation sont constitués de matières très agressives et corrosives !
Un tube pour eaux usées standard en plastique haute température (50 mm) peut être raccordé directement à l'une des deux arrivées au
moyen de l'adaptateur fourni (voir Figure 1). Pour fixer en toute sécurité les autres tuyaux de plus petit diamètre, faire passer les
attaches des câbles dans les deux trous de l'adaptateur et les serrer fermement. Un adaptateur spécial pour tuyau de 50 mm est fourni.

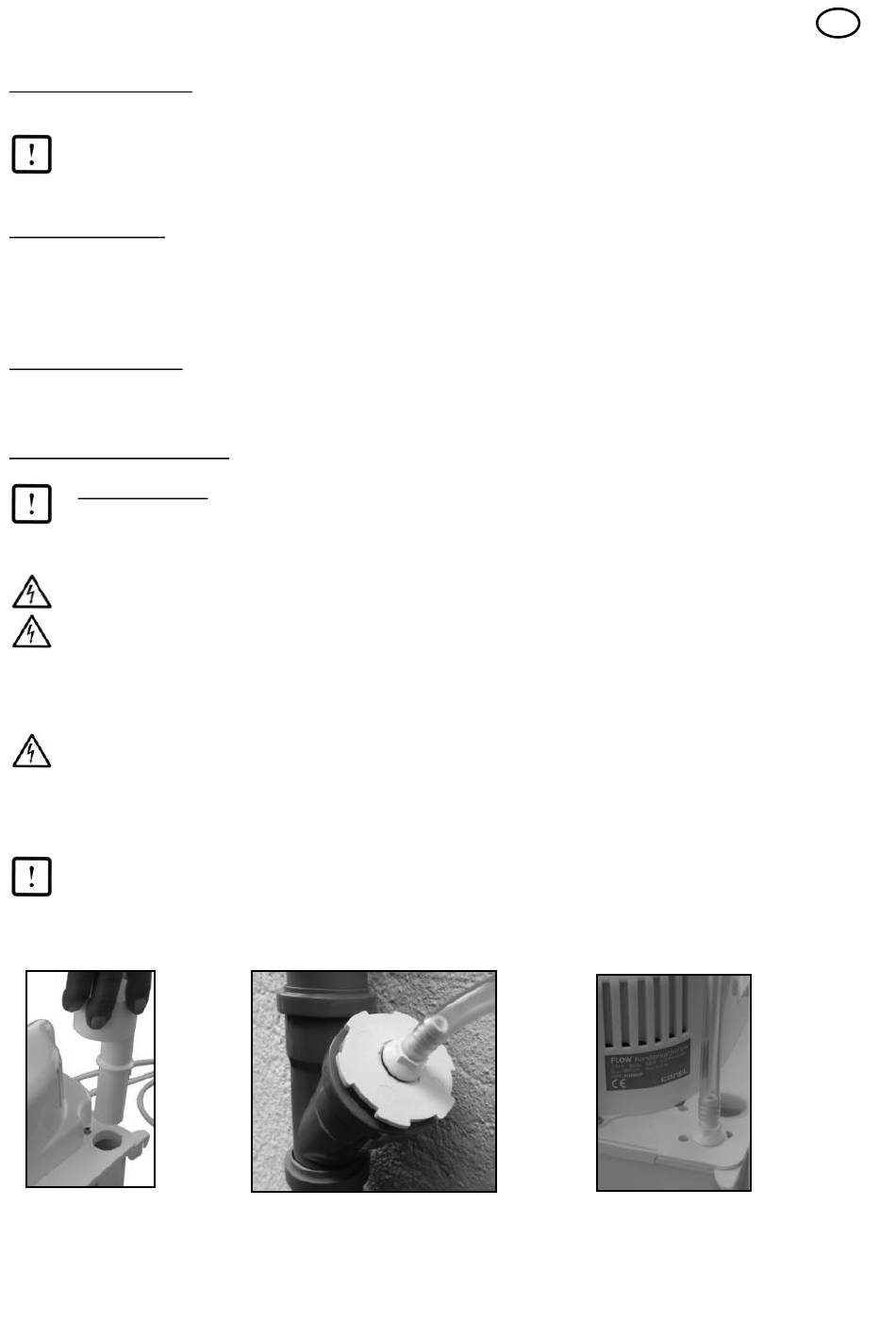

Figure 1 - Adaptateur
d'arrivée
Débit maximum : 360 l/h
Hauteur de charge maximale : 5,2 m/WS
Température de liquide maximale : 50 °C
Raccord 3/8 po avec branchement pour tuyau de 8 mm
Poids : environ 2,5 kg
Câble avec prise : Longueur 2,0 m
Figure 2 : Adaptateur de 50 mm Figure 3
