Conel FLOW Montage- Und Betriebsanleitung Seite 13

FR
En aucune circonstance l'insertion d'un tuyau directement dans le réservoir n'est autorisée, car cela risque
d'entraîner un dysfonctionnement de la pompe par blocage de l'interrupteur à flotteur intégré !
Les chaudières à condensation standard sont équipées d'un siphon. Celui-ci doit être systématiquement rempli
d'eau avant de faire fonctionner la chaudière et la pompe à condensats. Si ce n'est pas le cas, des gaz acides peuvent
atteindre la pompe et l'endommager très gravement !
4.2 Raccord de pression
L'orifice de refoulement est équipé d'un clapet anti-retour. Un tuyau en PVC d'un diamètre intérieur de 8 mm doit être solidement
raccordé à l'orifice de refoulement (voir Figure 3).
Le tuyau en PVC doit être fixé à l'aide d'un collier de serrage (non fourni) en évitant les pliures et les nœuds, puis raccordé au tuyau
d'évacuation du réseau d'eaux usées. Pour l'installation, utiliser l'adaptateur de 50 mm/8 mm (voir Figure 2).
En cas d'installation au sous-sol, en dessous du niveau de la retenue d'eau (variable localement, il s'agit généralement du bord
supérieur de la rue), vérifier que les tuyaux de pression circulent au-dessus de ce niveau et qu'ils sont raccordés au tuyau de drainage
par le dessus.
AVERTISSEMENT : Si cette précaution n'est pas respectée, le sous-sol risque d'être inondé en cas de
refoulement du réseau d'eaux usées !
4.3 Câble de signal

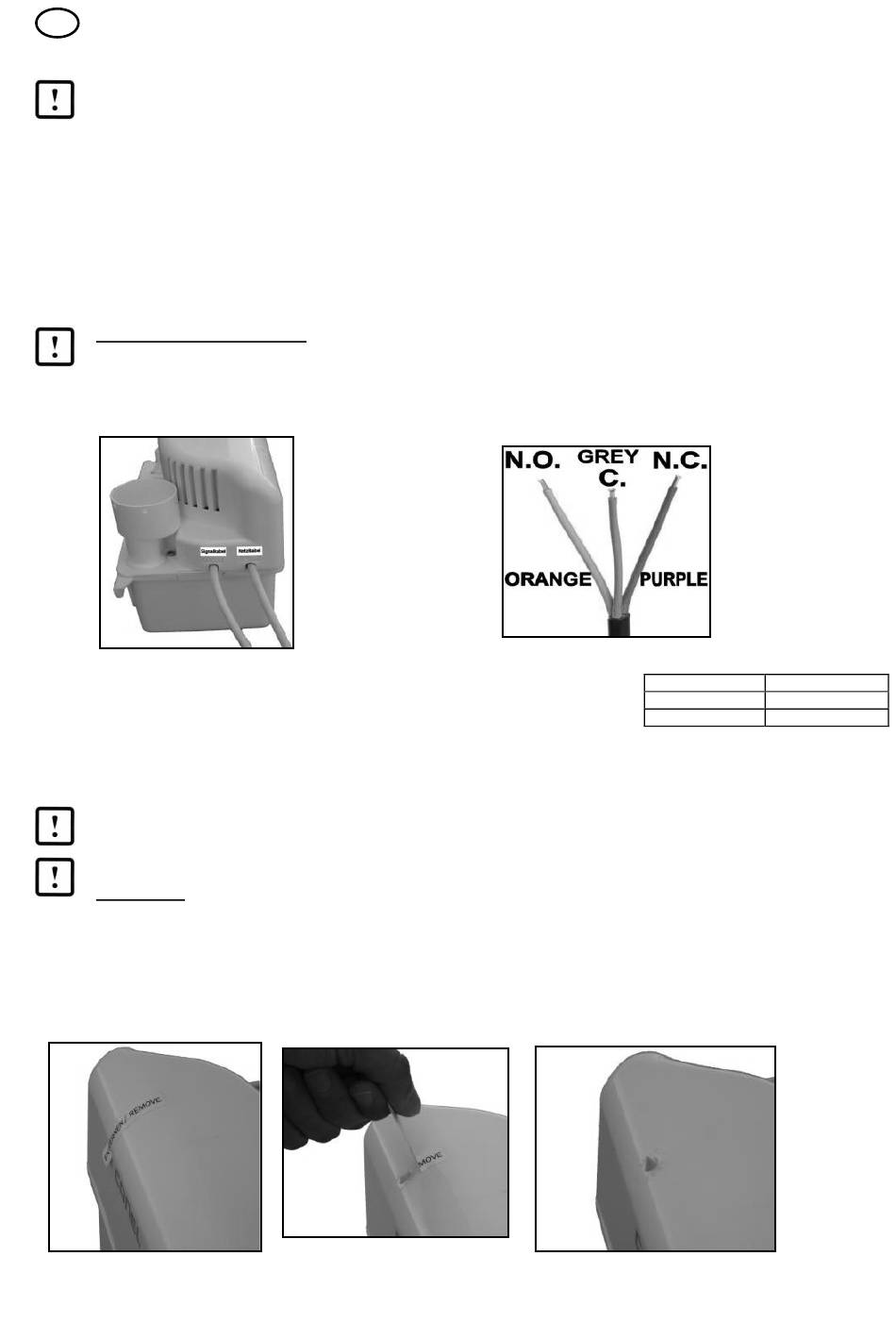

Outre le cordon d'alimentation (POWER), la pompe est équipée d'un câble de signal (ALARM) (voir Figure 4).
Figure 4 - Câbles
Le câble de signal (contact sec) doit être utilisé pour l'arrêt de sécurité de la chaudière à condensation (COM et NC) ou pour activer un
système d'alarme basse tension externe (COM et NO). La configuration du câble est visible à la Figure 5. Pour éviter les dégâts des
eaux liés à une défaillance de la pompe, ce contact doit être systématiquement raccordé. À défaut, aucune réclamation ne pourra être
prise en compte.
Consulter le manuel d'instructions de la chaudière à condensation pour le raccordement d'un arrêt de sécurité ou le
manuel du système d'alarme pour le raccordement d'une alarme.
4.4 Essai de fonctionnement
ATTENTION : Retirer le ruban adhésif sur le dessus du capot (voir Figures 6 à 8).
Le boulon de blocage du flotteur, utilisé pendant le transport, est à présent mobile. Il peut être employé comme commutateur d'essai
pour démarrer le moteur sans remplissage d'eau. Ce test ne doit pas dépasser 2 à 3 secondes pour éviter les dommages provoqué s
par un fonctionnement à sec.
Après l'essai de fonctionnement, retirer le boulon et le conserver car il sera utile lors des opérations d'entretien et de maintenance.
Après l'installation de l'arrivée et de la sortie, tester la pompe plusieurs fois en la remplissant d'eau et vérifier soigneusement tous les
raccords des tuyaux.
Figure 6
Figure 5 - Configuration du câble de signal
Figure 7
GREY
ORANGE ORANGE
PURPLE
Figure 8
13
GRIS
VIOLET
