Seite 1

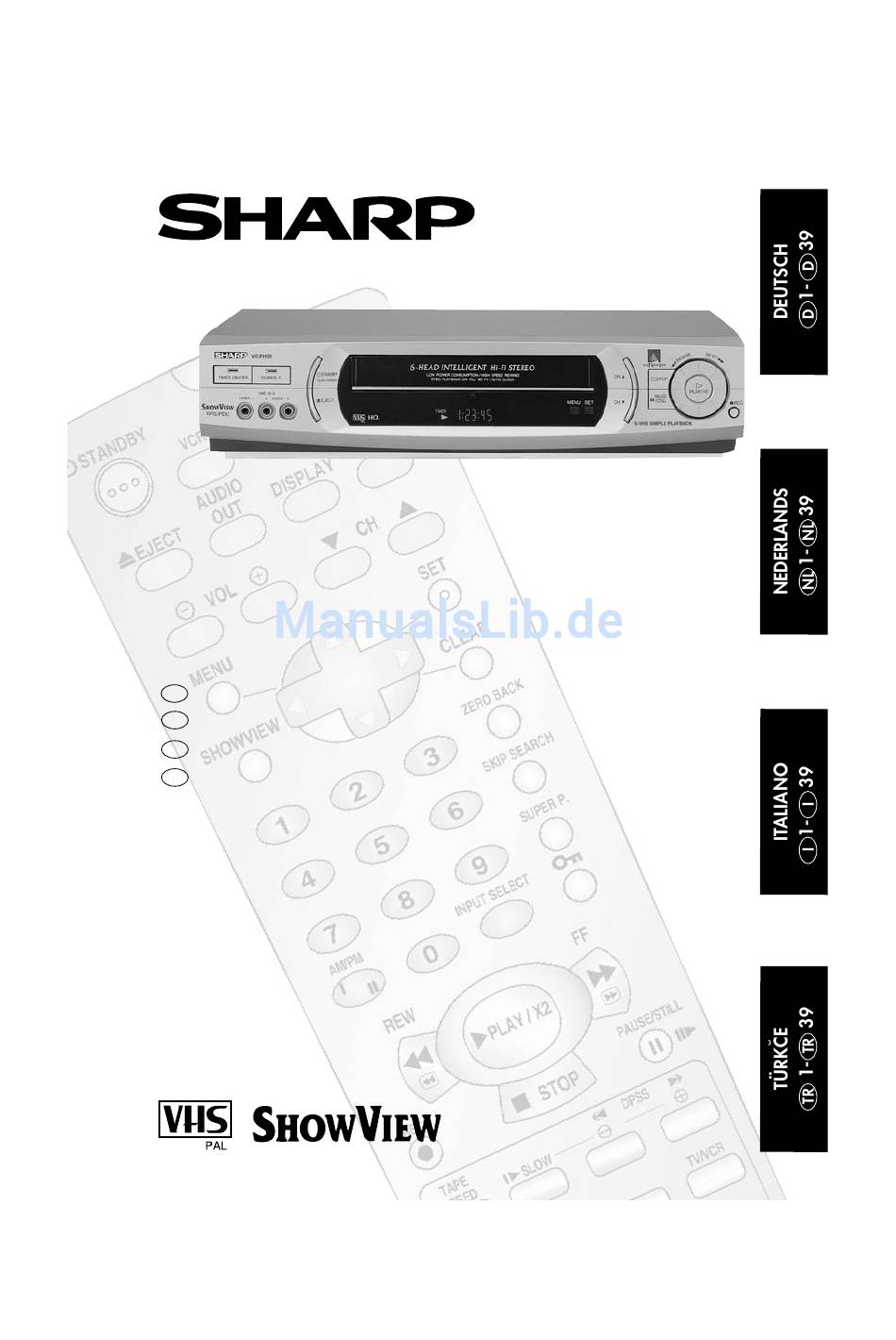

MANUALE DI ISTRUZIONI VİDEO KASET CİHAZI (VCR) ÇALIŞMA KILAVUZU ● 16:9 WIDESCREEN ● S-VHS PLAYBACK ● Hi-Fi STEREO IGR ● SHARP SUPER PICTURE ● NEXTVIEW LINK ● AUTO TUNING ● 4 HEAD LONG PLAY ● AUTO CLOCK ● VPS/PDC ● AUTO SORTING ●...
Seite 2
● Yayın hakkı saklı olan ses ve görüntü içeren eserler, yayın hakkı sahibinin izni olmadan kaydedilmemelidir. Lütfen ülkenizin bu konudaki kanunlarına uyunuz. ● Bu kitapçığın hiç bir bölümü, SHARP Electronics (Europe) GmbH’den önceden izin alınmadan herhangi bir biçim altında kopyalanamaz, saklanamaz veya dağıtılamaz.
CLEAR 7. SHOWVIEW 24. LÖSCHEN ZERO BACK 25. RÜCKLAUF AUF NULL SKIP SEARCH SKIPSUCHLAUF 8. ZAHLENTASTEN SUPER P. 27. SUPER SHARP PICTURE 28. KINDERSICHERUNG AM/PM INPUT SELECT 9. AM/PM ODER 29. EINGABEAUSWAHL 10. RÜCKLAUF 30. VORLAUF PLAY / X2 11. STOP 31.
Seite 4
This equipment complies with the requirements of Directives 89/336/EEC and 73/23/EEC as amended by 93/68/EEC. Dieses Gerät entspricht den Anforderungen der EG-Richtlinien 89/336/EWG und 73/23/EWG mit Änderung 93/68/EWG. Ce matériel répond aux exigences contenues dans les directives 89/336/CEE et 73/23/CEE modifiées par la directive 93/68/CEE. Dit apparaat voldoet aan de eisen van de richtlijnen 89/336/EEG en 73/23/EEG, gewijzigd door 93/68/EEG.
Seite 5
SHARP CORPORATION SHARP ELECTRONICS (EUROPE) GmbH Sonninstraße 3, 20097 Hamburg, Germany Printed in U.K. TINS-3801UMN1...
Seite 6
MENU 23. MENUKEUZE SHOWVIEW 24. UITWISSEN NUMMERTOETSEN 25. VNUL TERUG AM/PM OF 26. ZOEKEN OVERSLAAN 10. TERUGSPOELEN 27. SHARP SUPER PICTURE 11. STOP 28. KINDERSLOT 12. OPNEMEN 29. INVOERKEUZE 13. LANGZAAM 30. SNEL DOORSPOELEN 14. OPNAMESNELHEID 31. WEERGAVE/X2 15. DIRECT RECORD TV 32.
Seite 7
La società SHARP ELECTRONICS (EUROPE) GmbH dichiara che il prodotto videoregistratore SHARP VC-FH30GM è costruito in conformità alle prescrizioni del D.M.n° 548 del 28/8/95, pubblicato sulla G.U.n° 301 del 28/12/95 ed in particolare è conforme a quanto indicato nell art.2,comma 1 dello stesso decreto.
Seite 8
23. MENÜ SEÇİM MENÜ 24. SİLME SHOWVIEW 25. GERİ SIFIRLAMA NUMARA TUŞLARI 26. ATLAMA ARAMA ÖĞLEDEN EVVEL/ÖĞLEDEN 27. SHARP SUPER PICTURE SONRA veya 10. GERİ 28. ÇOCUK KİLİDİ 11. STOP 29. GİRİŞ SEÇİM 12. KAYIT 30. HIZLI İLERİ 13. YAVAŞ...
INHALT VOR VERWENDUNG DES VIDEORECORDERS Wichtige Hinweise zu Ihrem Videorecorder ................2 Auspacken des Zubehörs ......................3 INSTALLATION DES VIDEORECORDERS Anschluß der Kabel ........................4 Abstimmung des Fernsehgeräts über den Videorecorder............5 Automatische Installation ......................6 GRUNDFUNKTION Wichtige Hinweise zu Ihrem Videorecorder und Ihren Videobändern ........7 Abspielen einer Videokassette .....................
• ... Abstellen schwerer Gegenstände oder Vergießen von Flüssigkeiten auf dem Videorecorder. Falls Flüssigkeit in den Videorecorder gelangt, sofort den Netzstecker ziehen und den SHARP- Fachhändler verständigen. Den Videorecorder nicht verwenden. • ... Keine Gegenstände in das Kassettenfach oder die Lüftungsöffnungen einführen oder hineinfallen lassen, da es dadurch zu ernsthaften Schäden, zu Bränden oder...
KUNDENSPEZIFISCHE INSTALLATION MANUELLE SORTIERUNG DER SENDER UMBENENNEN VON SENDERN Wenn Ihr Videorecorder die Sendekanäle automatisch einstellt, werden diese in einer Standardreihenfolge anhand der Videotextinformationen bezeichnet. Die Bezeichnung eines Senders kann wie folgt geändert werden. MENU drücken. ] drücken, um GRUNDEINSTELLUNG MENÜBILDSCHIRM auszuwählen.
INSTALLATION DES VIDEORECORDERS ANSCHLUß DER KABEL TERRESTRISCHES ODER KABEL EMPFANG Das vorhandene Antennenkabel mit der Buchse ANTENNA IN an Ihrem Videorecorder verbinden. Videorecorder mit der Steckdose verbinden. Optional: Satellitenempfänger oder Decoder mit dem Das Fernsehgerät Videorecorder über eine mit dem SCART-Kabel mit der Buchse Videorecorder LINE 2 IN/DECODER am...
INSTALLATION DES VIDEORECORDERS ABSTIMMUNG DES FERNSEHGERÄTS ÜBER DEN VIDEORECORDER WICHTIGER HINWEIS: Durch Drücken der Taste STANDBY schaltet der Videorecorder zwischen den Modi STANDBY und POWERSAVE um. Im Stromsparmodus wird die Anzeige des Videorecorders nicht beleuchtet. Drücken Sie STANDBY ), um den prüfen, ob der Videorecorder sich im STANDBY Betriebsart (nicht im Stromsparmodus).
INSTALLATION DES VIDEORECORDERS AUTOMATISCHE INSTALLATION STOP Die Taste drücken, um den Videorecorder einzuschalten. Dieses Modell sucht automatisch nach den Kanälen der Sender in Ihrem Empfangsgebiet, sortiert diese in einer Standardreihenfolge und stellt die Uhrzeit automatisch ein .Die rechts dargestellte Anzeige sollte auf Ihrem Fernsehgerät zu sehen sein.
• Um geringe Verschmutzungen zu entfernen, die Videokassette in dem Modus Visuelle Suche durchlaufen lassen. Wenn dies erfolglos ist, müssen die Videoköpfe in einer SHARP- Vertragswerkstatt gereinigt werden. Hinweis: Wenn eine Reinigung erforderlich ist, ist diese nicht durch die Gewährleistung abgedeckt.
GRUNDFUNKTION ABSPIELEN EINER VIDEOKASSETTE SHARP SUPER PICTURE Während der Wiedergabe wird die Bildqualität durch verbessert. Normalerweise ist diese Funktion auf ON (EIN) gesetzt. Um die Funktion SHARP SUPER PICTURE ein- oder auszuschalten, an der Vorderseite des Videorecorders SUPER P drücken.
GRUNDFUNKTION ABSPIELEN EINES VIDEOBANDES SCHNELLER VORLAUF/RÜCKLAUF EINES VIDEOBANDES Drücken Sie STOP ), um das Videoband zu stoppen. Drücken Sie FAST FORWARD REWIND ) auf der Fernbedienung oder drehen Sie das Einstellrädchen für Fast Forward (Schnellen Vorlauf) nach rechts, und für Rewind (Rücklauf) nach links.
GRUNDFUNKTION SOFORTIGE AUFNAHME AUSWAHL EINES SENDERS Einen Sender mit Hilfe der Zifferntasten auf der Fernbedienung oder durch Auswahl des nächsten/vorhergehenden Senders mit CHANNEL (KANAL) ] auswählen. Um zwischen Sendern mit einstelligen und zweistelligen Kanalnummern umzuschalten, die Taste AM/PM drücken. Für Kanal 24 ist beispielsweise AM/PM und dann zu drücken.
GRUNDFUNKTIONEN DIREKTE TV-AUFZEICHNUNG DIESE FUNKTION KANN NUR BEI FERNSEHGERÄTEN GENUTZT WERDEN, DIE MIT NEXTVIEW, SMARTLINK, EASYLINK UND MEGALOGIC KOMPATIBEL SIND. Beim Drücken dieser Taste zeichnet der Videorecorder unabhängig von der Signalquelle das Signal auf, das gerade auf dem Fernsehgerät angezeigt wird. Diese Funktion kann aus den Betriebsarten STANDBY (Bereitschaftsbetrieb) oder OPERATE (Betrieb) heraus aufgerufen werden, NICHT aber aus dem POWERSAVE (Stromsparmodus).
GRUNDFUNKTION VERWENDUNG VON BEI EINER AUFNAHME • Falls auf dem Display des Videorecorders angezeigt wird, vor dem Start TIMER ON/OFF (EIN/AUS) drücken. • Überprüfen, ob die Uhr die richtige Zeit anzeigt. Mit SHOWVIEW können Sie den Videorecorder so programmieren, daß bis zu acht Programme mit Hilfe der SHOWVIEW-Nummern aus der TV-Programmzeitschrift gespeichert werden.
Seite 21
GRUNDFUNKTION VERWENDUNG VON BEI EINER AUFNAHME Falls der Videorecorder über die Funktion Long Play verfügt und die TAPE SPEED (BAND MODUS) geändert werden soll, 1 / 2 mit [ ] SP markieren. [ DA T UM P R S T AR T S T OP 2 1 / 0 6 1 2 : 0 0 1 3 : 0 0...
GRUNDFUNKTION EINSTELLUNG EINER ZEITVERZÖGERTEN AUFZEICHNUNG Es können für ein Jahr im voraus bis zu 8 zeitverzögerte Aufzeichnungen eingestellt werden. Das dargestellte Beispiel gilt für Uhrzeit im 24-Stunden-Format. Das 12-Stunden-Format für die Uhrzeit kann im Menü Manuelle Einstellung der Uhrzeit ausgewählt werden. AM/PM Die Anzeige im 12-Stunden-Format kann mit der Taste an der Fernbedienung...
Seite 23
GRUNDFUNKTION EINSTELLUNG EINER ZEITVERZÖGERTEN AUFZEICHNUNG Die Startzeit mit Hilfe der [ ] oder ZIFFERNTASTEN eingeben - zuerst die Stunden, dann die Minuten (bei Eingabe von 1 / 2 DA T UM P R S T AR T S T OP weniger als 10 Minuten eine '0' vor der Ziffer 2 1 / 0 6 1 2 : 0 0...
GRUNDFUNKTION EINSTELLUNG EINER ZEITVERZÖGERTEN AUFZEICHNUNG ÜBERPRÜFUNG, ÄNDERUNG UND ABBRUCH EINER AUFNAHME ÜBERPRÜFUNG EINER AUFNAHME MENÜBILDSCHIRM Im Modus TIMER STANDBY TIMER ON/OFF (EIN/AUS) drücken, um den Modus zu T I ME R verlassen. MOD E GRUND E I N S T E L L UNG STOP drücken, um den Videorecorder einzuschalten.
ERWEITERTE FUNKTIONEN AUDIO UND VIDEORECORDER Hi-Fi STEREOTON Stereoton ist mit Hifi-Videorecordern möglich, wenn an dem Videorecorder über SCART- Kabel ein Stereo-Fernsehgerät oder über Audiokabel ein Verstärker angeschlossen ist. Der Videorecorder ist normalerweise so eingestellt, daß Stereoton-Wiedergabe möglich ist. Der AUDIO OUT Phonoausgang des Videorecorders wird über die Taste (TONWIEDERGABE) der Fernbedienung geregelt.
ERWEITERTE FUNKTIONEN AUDIO UND VIDEORECORDER ANSCHLUSS AN AUDIOGERÄTE Die unten angegebene Abbildung zeigt die Verbindung Ihres Videorecorders mit Audiogeräten. Werden die Geräte in dieser Weise angeschlossen, ist Stereotonwiedergabe über die Lautsprecher möglich. VORHANDENES ANTENNEN KABEL RÜCKSEITE DES FERNSEHERS RF-ANSCHLUSSKABEL LINE2(II) IN /DECODER CANAL PLUS AERIAL IN...
ERWEITERTE FUNKTIONEN WIEDERGABE EINES VIDEOBANDS ÜBERPRÜFUNG DES NOCH VERFÜGBAREN BANDES Beim Einlegen eines Videobands in den Videorecorder kann dieser die verbleibende Spielzeit in Stunden und Minuten berechnen. Dies ist zweckmäßig, wenn bestimmt werden soll, ob für eine Aufzeichnung ausreichend Band übrig ist. Wenn ein Videoband abgespielt wird, wird die Laufzeit des restlichen Bandes automatisch berechnet.
ERWEITERTE FUNKTIONEN ABSPIELEN EINES VIDEOBANDS ABSPIELEN EINES VHS-S-BANDES Bänder mit Aufzeichnungen im Format VHS-S (Super-VHS) haben eine bessere Bildwiedergabequalität mit größerer Detailtreue und Bildtiefe. Der Videorecorder erkennt automatisch, welches Band verwendet wird (VHS oder VHS-S) und gibt das Video im entsprechenden Standard wieder. HINWEISE: •...
ERWEITERTE FUNKTIONEN DIGITALE ANZEIGE TAGESZEIT Zeigt aktuelle Tageszeit, falls die Uhrzeit eingestellt ist. PRCH DISPLAY drücken, bis die Tageszeit angezeigt wird. Zum Beispiel wird 21:20 wie folgt angezeigt: BETRIEBSMODUS Zeigt den Bandstatus an. DISPLAY drücken, bis das PRCH Display angezeigt wird, zum Beispiel: BANDZÄHLER UND RÜCKSTELLEN AUF NULL Der Tape Counter (Bandzähler) mißt die aktuelle Position des Videobandes in Echtzeit.
ERWEITERTE FUNKTIONEN BLAUBILD Der Fernsehbildschirm zeigt eine blaue Fläche, falls ein Fernsehkanal ohne Sender ausgewählt wurde, ein Bandabschnitt ohne Aufzeichnung abgespielt wird oder die Qualität der Bandaufnahme zu schlecht ist. Diese Funktion kann mit der Option AUS deaktiviert werden. MENU drücken, um das Hauptmenü...
ERWEITERTE FUNKTIONEN DURCHSUCHEN DES VIDEOBANDES DURCHSUCHEN DES VIDEOBANDES ÜBERSPRINGEN Das Band kann in Intervallen von 30 Sekunden durchsucht werden. Dazu wie folgt vorgehen: PLAY/X2 (WIEDERGABE/X2) ) drücken, um mit dem Abspielen des Videobands zu beginnen. SKIP SEARCH (SKIP SUCHLAUF) auf der 1 drücken = 30 Sekunden.
Liste drücken, bis das Fernsehgerät in den Betreitschaftsbetrieb umschaltet (Nach Aus tausch der Batterien der Fernbedienung müssen Sie diese Einstellung wiederholen). • Die Garantie von SHARP erstreckt sich nicht auf die Eignung der Fernbedienung des Vid eorecorders zur Bedienung Ihres Fernsehgeräts.
ERWEITERTE FUNKTIONEN AUFZEICHNUNG VON ANDEREN GERÄTEN Es können Video- und Audiosignale von verschiedenen Signalquellen aufgezeichnet werden, beispielsweise sind mit einem Camcorder und Ihrem Videorecorder Aufnahmen auf Videoband möglich. Weiter sind Aufnahmen von einem Camcorder möglich, der mit dem Anschluß LINE 2 IN/ DECODER Ihres Videorecorders verbunden ist: Optionales SCART-Kabel (nicht mitgeliefert) LINE2(II) IN...
ERWEITERTE FUNKTIONEN DECODER-SCHALTFUNKTIONEN Wenn Sie einen separaten Decoder wie bereits erwähnt mit Anschluß L2 des Videorecorders verbinden, müssen Sie die Decoderfunktion auf setzen, um das entschlüsselte Signal aufzuzeichnen und/oder auf dem Fernsehgerät abzuspielen. Wenn jetzt der Videorecorder ein verschlüsseltes Signal empfängt, wird es über den Anschluß LINE 2 an den Decoder ausgegeben.
SONDERFUNKTIONEN DES VIDEORECORDERS POWERSAVE (STROMSPARMODUS) Um den neuen Vorschriften zur Leistungsaufnahme zu entsprechen, kann der Videorecorder in den Modus POWERSAVE versetzt werden. Im Stromsparmodus wird die Leistungsaufnahme des Videorecorders auf weniger als 1 Watt reduziert. Stromsparmodus STANDBY/POWERSAVE ) drücken, um den Videorecorder in den Modus STANDBY zu schalten.
SONDERFUNKTIONEN DES VIDEORECORDERS KINDERSICHERUNG Der Videorecorder kann so eingestellt werden, daß diese Funktion ständig aktiv ist. Sie funktioniert selbst dann, wenn der Videorecorder sich im STANDBY Modus befindet und verhindert, daß Kinder den Videorecorder bedienen. ENTRIEGELN DER KINDERSICHERUNG Auf der Fernbedienung etwa 2 Sekunden lang gedrückt halten. blinkt und leuchtet dann auf dem Display des Videorecorders ständig;...
KUNDENSPEZIFISCHE INSTALLATION MANUELLE ABSTIMMUNG DER SENDER Normalerweise sollte es nicht erforderlich sein, einen Sender manuell einzustellen, außer bei ungewöhnlichen Bedingungen wie beispielsweise schlechte Empfangslage. Zur manuellen Abstimmung eines Senders wie folgt vorgehen. MENU drücken. ] drücken, um GRUNDEINSTELLUNG auszuwählen . Zur Bestätigung (EINSTELLEN) drücken.
KUNDENSPEZIFISCHE INSTALLATION MANUELLE SORTIERUNG DER SENDER SORTIEREN DER SENDER IN DER GEWÜNSCHTEN REIHENFOLGE Wenn Ihr Videorecorder die Sendekanäle automatisch einstellt, werden diese in einer Standardreihenfolge anhand der Videotextinformationen sortiert. Die Reihenfolge der Sender kann wie folgt geändert werden: MENU drücken. ] drücken, um GRUNDEINSTELLUNG MENÜBILDSCHIRM auszuwählen.
KUNDENSPEZIFISCHE INSTALLATION MANUELLE SORTIERUNG DER SENDER LÖSCHEN VON SENDERN Falls ein Sender aus dem Speicher des Videorecorders gelöscht werden soll, wie folgt vorgehen: MENU drücken. ] drücken, um GRUNDEINSTELLUNG MENÜBILDSCHIRM auszuwählen. Zur Bestätigung SET (EINSTELLEN) T I ME R MOD E drücken.
KUNDENSPEZIFISCHE INSTALLATION MANUELLE SORTIERUNG DER SENDER UMBENENNEN VON SENDERN Wenn Ihr Videorecorder die Sendekanäle automatisch einstellt, werden diese in einer Standardreihenfolge anhand der Videotextinformationen bezeichnet. Die Bezeichnung eines Senders kann wie folgt geändert werden. MENU drücken. ] drücken, um GRUNDEINSTELLUNG MENÜBILDSCHIRM auszuwählen.
KUNDENSPEZIFISCHE INSTALLATION ÄNDERUNG DER SPRACHE FÜR DIE BILDSCHIRMANZEIGE Eine Änderung der Sprache für die Bildschirmanzeige ändert weder die Arbeitsweise des Videorecorders noch wird damit der Videorecorder auf eine andere Fernsehnorm umgestellt. MENU drücken. ] drücken, um GRUNDEINSTELLUNG auszuwählen. Falls das Display in einer Sprache L ANGUAGE angezeigt wird, die Sie nicht kennen, wählen E NG L I S H...
WEITERE INFORMATIONEN ÜBER IHREN VIDEORECORDER ANZEIGE AUF DEM BILDSCHIRM Alle Informationen über den Status des Videorecorders werden auf der Anzeige des Bildschirms zusammengefaßt. Bei einer Aufzeichnung, bei Wiedergabe eines Bandes oder bei Wiedergabe einer Sendung über den Videokanal können bis zu drei Standardanzeigen auf dem Bildschirm eingeblendet werden.
WEITERE INFORMATIONEN ÜBER IHREN VIDEORECORDER TECHNISCHE DATEN Format: VHS PAL-Norm Anzahl der Köpfe: Videosignalsystem: PAL/MESECAM-Farbe oder monochrome Signale: 625 Zeilen Hi-Fi-Audioaufnahmesystem: Deep-Layer-Aufnahmesystem nach Stereo-Hi-Fi- Standard Maximale Spielzeit: 240 min. mit Videokassette E-240 im Standardwiedergabe (SP) modus 480 min. mit Videokassette E-240 im Long Play (LP) Modus Breite des Bandes: 12,7 mm...
Schnee. anpassen. • Ein anderes Band ausprobieren. • Die Videoköpfe können verschmutzt sein - wenden Sie sich an eine Vertragswerkstatt von SHARP. Wiedergabe/ • Prüfen, ob der Videorecorder an ein Stereo- Aufnahme arbeitet Fernsehgerät mit SCART-Kabel angeschlossen nicht in Stereo.
Seite 47
FEHLERBEHEBUNG FEHLERBEHEBUNG BEREICH PROBLEM MÖGLICHE URSACHE/ABHILFE Band wird • Der Schreibschutz wurde entfernt. AUFNAHME automatisch ausgeworfen, wenn die Taste REC ( (AUFNAHME) oder TIMER EIN/AUS gedrückt wurde. SHOWVIEW zeichnet • Sender strahlt nicht das VPS/PDC-Signal aus, mit nicht das gewünschte dem die Aufnahmezeit geändert wird.
