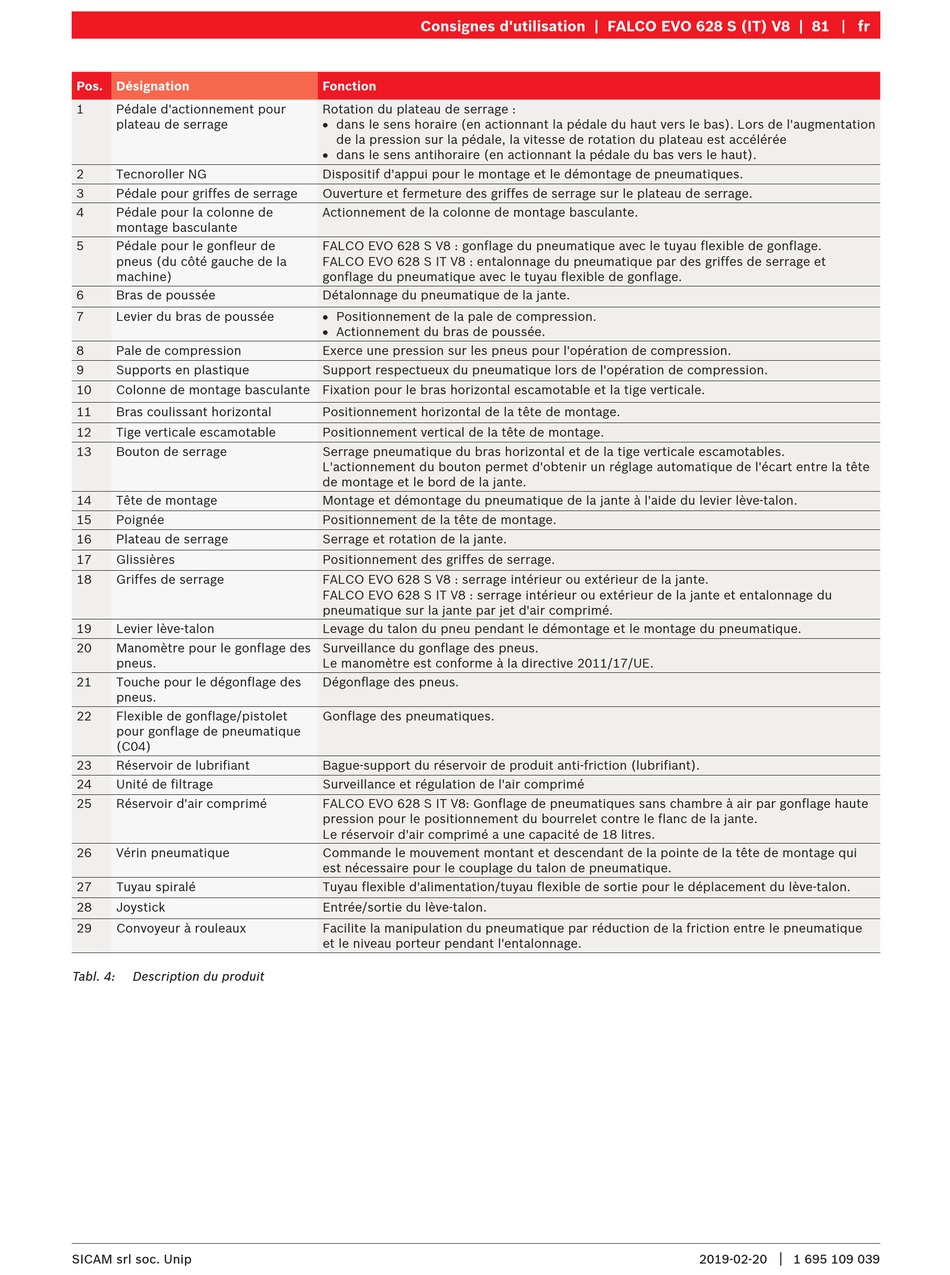

Pos. Désignation
1 Pédale d'actionnement pour
plateau de serrage
2 Tecnoroller NG
3 Pédale pour griffes de serrage
4 Pédale pour la colonne de
montage basculante
5 Pédale pour le gonfleur de
pneus (du côté gauche de la
machine)
6 Bras de poussée
7 Levier du bras de poussée
8 Pale de compression
9 Supports en plastique
10 Colonne de montage basculante Fixation pour le bras horizontal escamotable et la tige verticale.
11 Bras coulissant horizontal
12 Tige verticale escamotable
13 Bouton de serrage
14 Tête de montage
15 Poignée
16 Plateau de serrage
17 Glissières
18 Griffes de serrage
19 Levier lève-talon
20 Manomètre pour le gonflage des
pneus.
21 Touche pour le dégonflage des
pneus.
22 Flexible de gonflage/pistolet
pour gonflage de pneumatique
(C04)
23 Réservoir de lubrifiant
24 Unité de filtrage
25 Réservoir d'air comprimé
26 Vérin pneumatique
27 Tuyau spiralé
28 Joystick
29 Convoyeur à rouleaux
Tabl. 4: Description du produit
SICAM srl soc. Unip
Consignes d'utilisation | FALCO EVO 628 S (IT) V8 | 81
Fonction
Rotation du plateau de serrage :
R dans le sens horaire (en actionnant la pédale du haut vers le bas). Lors de l'augmentation
de la pression sur la pédale, la vitesse de rotation du plateau est accélérée
R dans le sens antihoraire (en actionnant la pédale du bas vers le haut).
Dispositif d'appui pour le montage et le démontage de pneumatiques.
Ouverture et fermeture des griffes de serrage sur le plateau de serrage.
Actionnement de la colonne de montage basculante.
FALCO EVO 628 S V8 : gonflage du pneumatique avec le tuyau flexible de gonflage.
FALCO EVO 628 S IT V8 : entalonnage du pneumatique par des griffes de serrage et
gonflage du pneumatique avec le tuyau flexible de gonflage.
Détalonnage du pneumatique de la jante.
R Positionnement de la pale de compression.
R Actionnement du bras de poussée.
Exerce une pression sur les pneus pour l'opération de compression.
Support respectueux du pneumatique lors de l'opération de compression.
Positionnement horizontal de la tête de montage.
Positionnement vertical de la tête de montage.
Serrage pneumatique du bras horizontal et de la tige verticale escamotables.
L'actionnement du bouton permet d'obtenir un réglage automatique de l'écart entre la tête
de montage et le bord de la jante.
Montage et démontage du pneumatique de la jante à l'aide du levier lève-talon.
Positionnement de la tête de montage.
Serrage et rotation de la jante.
Positionnement des griffes de serrage.
FALCO EVO 628 S V8 : serrage intérieur ou extérieur de la jante.
FALCO EVO 628 S IT V8 : serrage intérieur ou extérieur de la jante et entalonnage du
pneumatique sur la jante par jet d'air comprimé.
Levage du talon du pneu pendant le démontage et le montage du pneumatique.
Surveillance du gonflage des pneus.
Le manomètre est conforme à la directive 2011/17/UE.
Dégonflage des pneus.
Gonflage des pneumatiques.
Bague-support du réservoir de produit anti-friction (lubrifiant).
Surveillance et régulation de l'air comprimé
FALCO EVO 628 S IT V8: Gonflage de pneumatiques sans chambre à air par gonflage haute
pression pour le positionnement du bourrelet contre le flanc de la jante.
Le réservoir d'air comprimé a une capacité de 18 litres.
Commande le mouvement montant et descendant de la pointe de la tête de montage qui
est nécessaire pour le couplage du talon de pneumatique.
Tuyau flexible d'alimentation/tuyau flexible de sortie pour le déplacement du lève-talon.
Entrée/sortie du lève-talon.
Facilite la manipulation du pneumatique par réduction de la friction entre le pneumatique
et le niveau porteur pendant l'entalonnage.
