Prima messa in funzione

4.1 Disimballaggio
1. Posizionare l'imballo in prossimità dell'area prevista
per l'installazione.
i
Se è necessario movimentare la macchina ancora im-
ballata, utilizzare un carrello elevatore o un transpal-
let di adeguate dimensioni (portata minima non
inferiore ai 500 kg) e sollevare l'imballo inserendo le
forche tra i piedi del pallet di trasporto.
2. Rimuovere la reggia e le graffe di fissaggio dal pallet
ed il cartone dell'imballo.
3. Rimuovere con cautela l'imballaggio verso l'alto.
4. Prelevare gli accessori standard e il materiale
d'imballaggio dalla cassa di trasporto.
i
Verificare lo stato integro del prodotto
FALCO EVO 628 S (IT) V8 e degli accessori e verifi-
care che non vi siano componenti visibilmente dann-
eggiati. In caso di dubbio non procedere alla messa
in funzione e rivolgersi al servizio assistenza.
i
Smaltire il materiale d'imballaggio conferendolo ai
punti di raccolta predisposti.
4.2 Installazione
¶
Rimuovere la copertura in plastica alla base del palo.

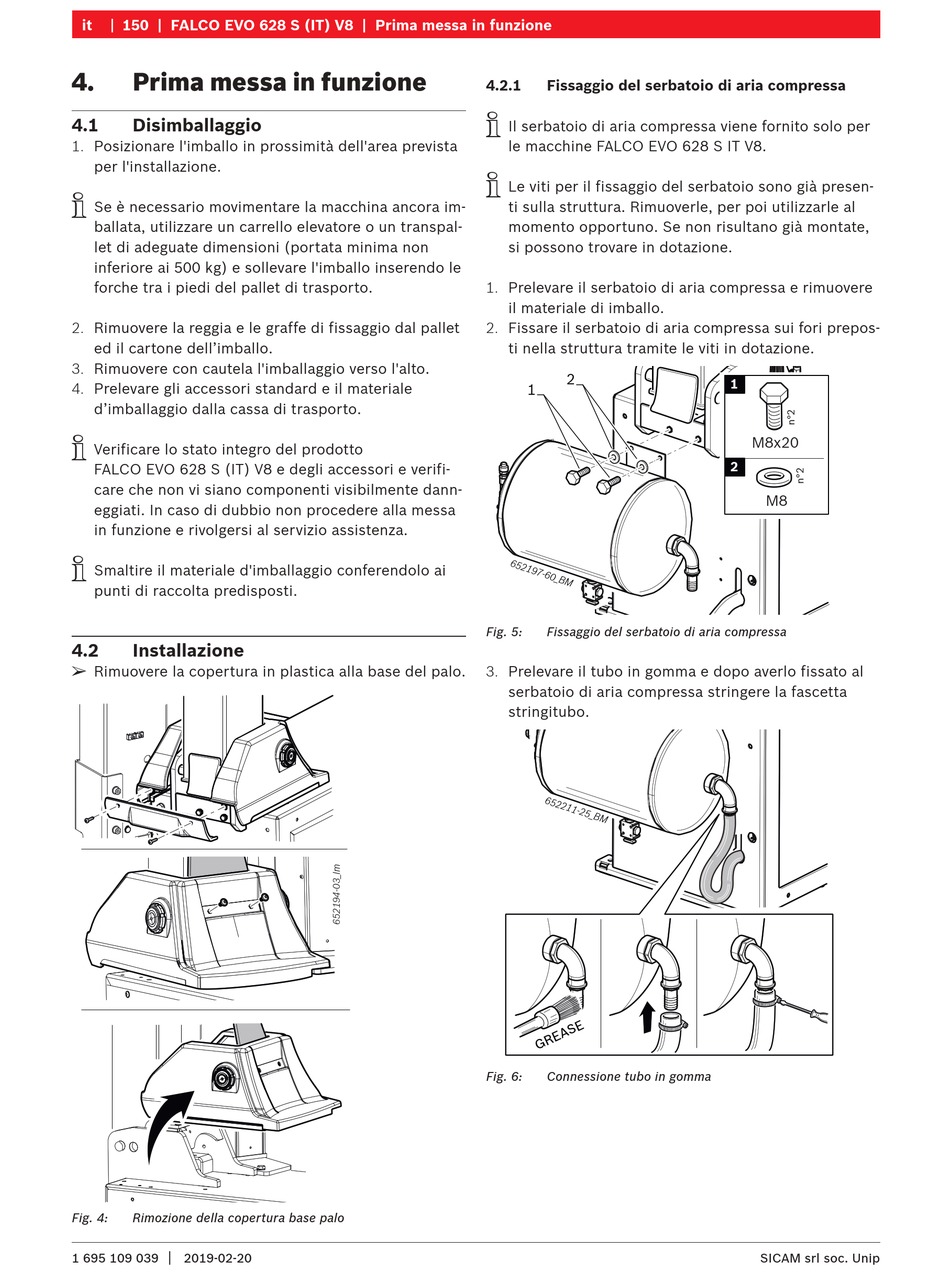

Fig. 4: Rimozione della copertura base palo
|
1 695 109 039 2019-02-20
4.2.1 Fissaggio del serbatoio di aria compressa
i
Il serbatoio di aria compressa viene fornito solo per
le macchine FALCO EVO 628 S IT V8.
i
Le viti per il fissaggio del serbatoio sono già presen-
ti sulla struttura. Rimuoverle, per poi utilizzarle al
momento opportuno. Se non risultano già montate,
si possono trovare in dotazione.
1. Prelevare il serbatoio di aria compressa e rimuovere
il materiale di imballo.
2. Fissare il serbatoio di aria compressa sui fori prepos-
ti nella struttura tramite le viti in dotazione.
2
1
Fig. 5: Fissaggio del serbatoio di aria compressa
3. Prelevare il tubo in gomma e dopo averlo fissato al
serbatoio di aria compressa stringere la fascetta
stringitubo.
Fig. 6: Connessione tubo in gomma
1
M8x20
2
M8
