Messung des spezifischen Erdwiderstands
Für die Messungen des Erdwiderstands des Bodens – angewandt als Vorbereitung für die Ausführung
von Projekten des Erdungssystems oder auch in der Geologie – wurde eine gesonderte Funktion
vorgesehen, die man mit dem Drehschalter wählen kann: die Messung des Erdwiderstands des Bodens
ρ. Diese Funktion ist metrologisch identisch wie die Vier-Polmessung des Erdungswiderstandes; sie
enthält jedoch eine zusätzliche Verfahrensweise der Aufzeichnung des Abstandes zwischen den
Elektroden. Das Messergebnis ist der Widerstandswert, der automatisch nach der Formel ρ = 2πLR
berechnet wird, die auch in der Messmethode von Wenner ihre Anwendung findet. Diese Methode geht
von gleichen Abständen zwischen den Elektroden aus.

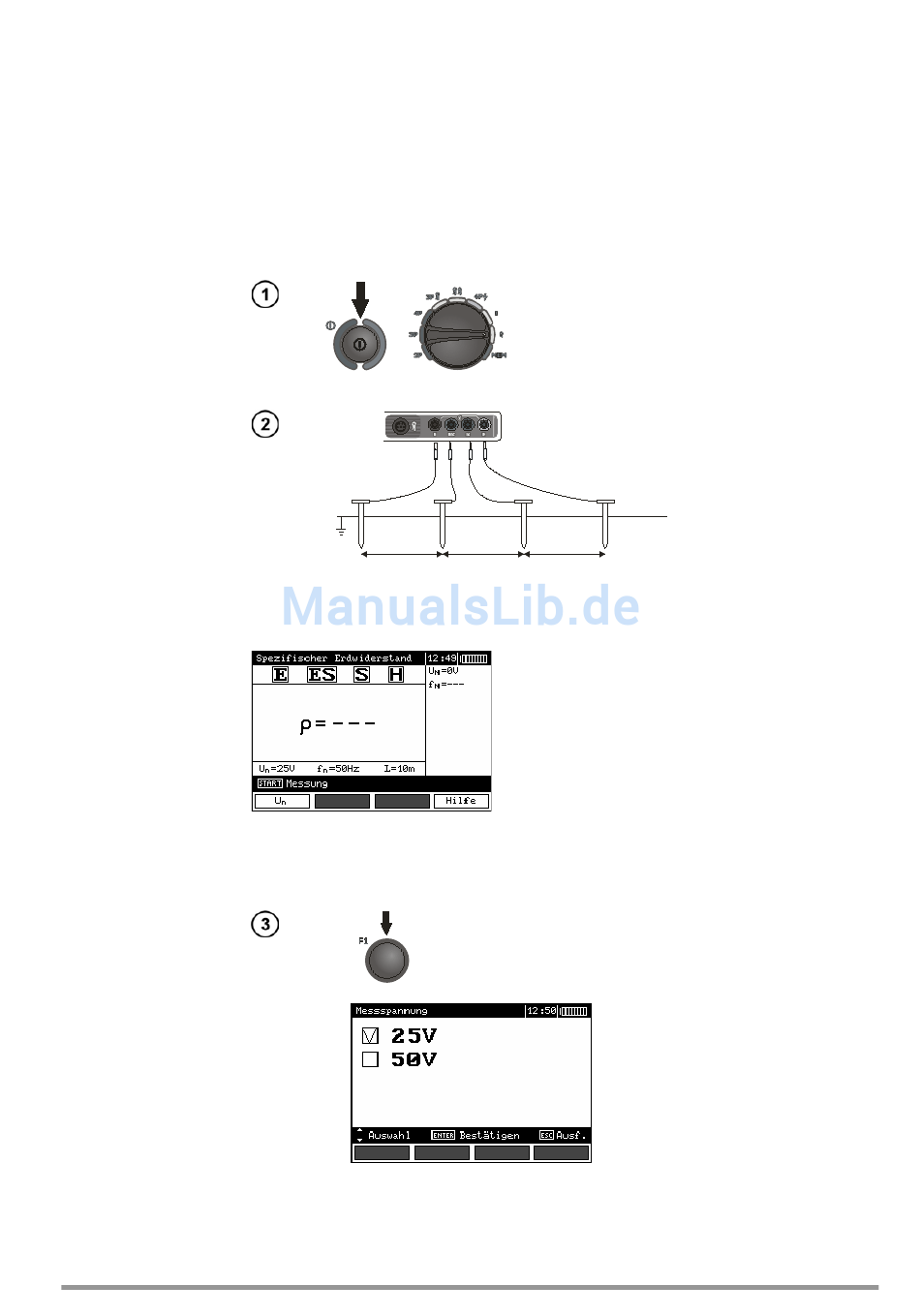

Die 4 mit gleichen Abständen in die Erde eingeschlagenen Sonden
sind an das Messgerät gemäß obiger Abbildung anzuschließen.
GMC-I Messtechnik GmbH
Schalten Sie das
Messgerät ein. Stellen
Sie den Drehschalter
für die Funktionswahl
auf die Position ρ.
ES
S H
E
L
L
L
Das Messgerät ist zur
Messung bereit. Auf der
Hilfsanzeige kann man
den Wert der Stör-
spannung sowie ihre
Frequenz ablesen. Auf
dem Einstellungsbalken
werden gezeigt:
Messspannung und die
im MENU eingestellt
Netzfrequenz sowie der
Abstand zwischen den
Elektroden.
Um die Messspannung zu
ändern, ist die Taste F1 zu
drücken.
E
27
