Montieren
5.3 Vorgehensweise bei der Montage des Motors
• Schrauben Sie die Sekundärteile kraftschlüssig mit den Befestigungsschrauben auf das
Maschinenbett. Die optional einbaubaren Kühlprofile verschrauben Sie zusammen mit den
Sekundärteilen zwischen den Sekundärteilen und dem Maschinenbett.
Hinweis
Bohrung im Maschinenbett
Der Schaft der Schrauben, mit denen die Sekundärteile am Maschinenbett befestigt werden,
darf das Gewinde nicht erreichen.
• Gegebenenfalls müssen Sie die entsprechende Bohrung im Maschinenbett senken.

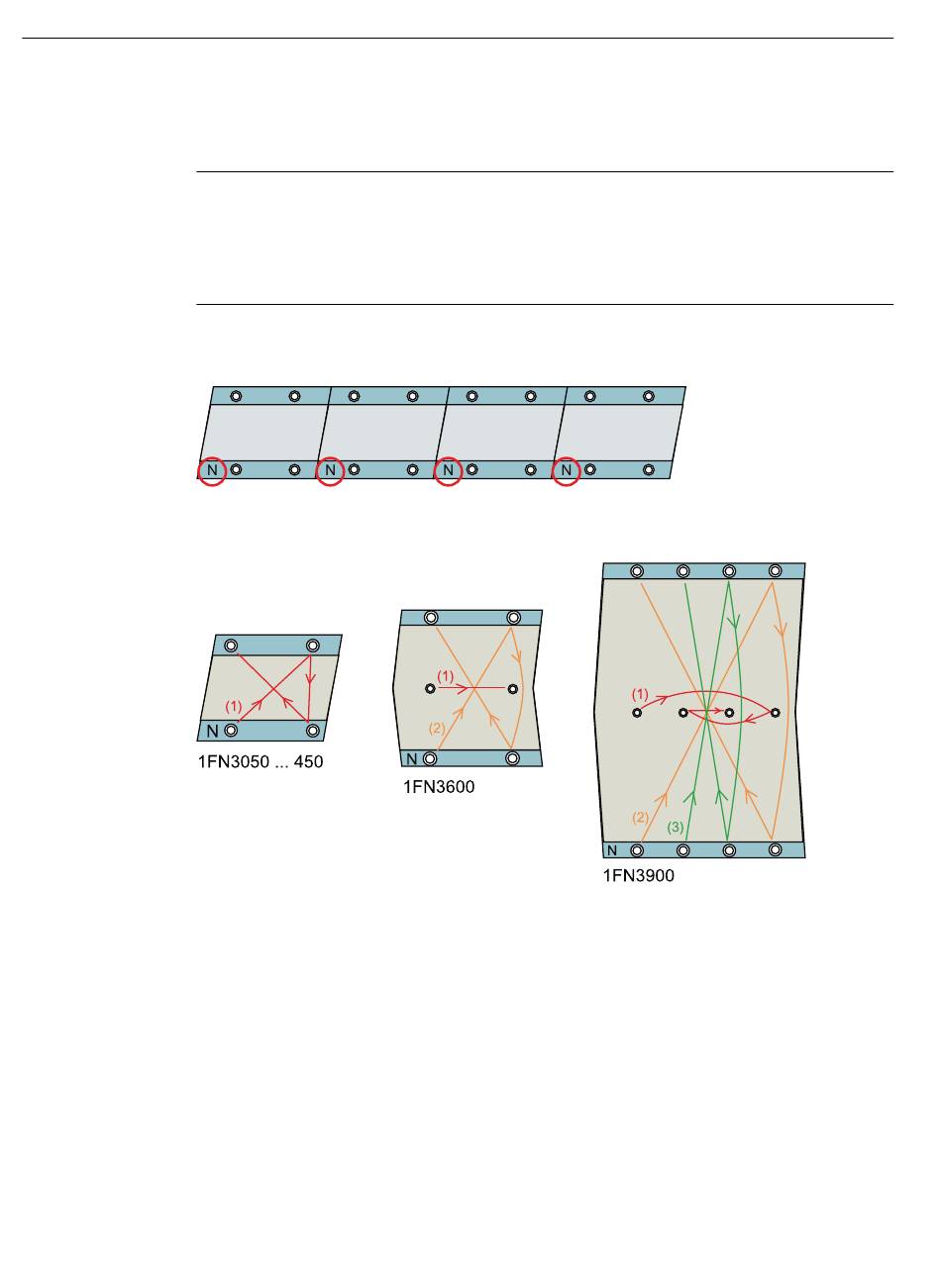

Auf jedem Sekundärteil befindet sich der Buchstabe "N". Achten Sie darauf, dass der
Buchstabe "N" bei allen Sekundärteilen wie in dem folgenden Bild in die gleiche Richtung
zeigt.
Bild 5-6
Verschrauben Sie die Sekundärteile in der vorgegebenen Reihenfolge gemäß folgendem Bild.
Bild 5-7
❒
86
Position der Kennzeichnung "N" bei Sekundärteilen der Produktfamilie 1FN3
Reihenfolge der Verschraubung von Sekundärteilen der Produktfamilie 1FN3
Linearmotoren 1FN3
Betriebsanleitung, 06/2023, A5E50685676A AB
