– Schrauben Sie die Abdrückschrauben in die Abdrückplatte ein. Achten Sie dabei darauf,
– Legen Sie zwischen Primärteil und Sekundärteilspur eine Abstandsfolie.
– Senken Sie durch schrittweises Zurückdrehen der Abdrückschrauben das Primärteil
– Entfernen Sie anschließend die Abdrückvorrichtung vollständig vom Primärteil.
3. Montieren Sie das Primärteil am Schlitten.
– Befestigen Sie den Schlitten an den Führungen.
– Schieben Sie den Schlitten über das Primärteil. Dabei müssen die Befestigungsbohrungen
– Schrauben Sie die Befestigungsschrauben zunächst handfest durch den Schlitten in das
Linearmotoren 1FN3
Betriebsanleitung, 06/2023, A5E50685676A AB
dass die Abdrückschrauben gleichmäßig aus der Abdrückplatte hervorragen. Zwischen
den nicht magnetischen Gegenlagerböcken und der Abdrückplatte muss ein
Mindestabstand von 50 mm vorhanden sein.
parallel und zentriert auf der Sekundärteilspur ab.

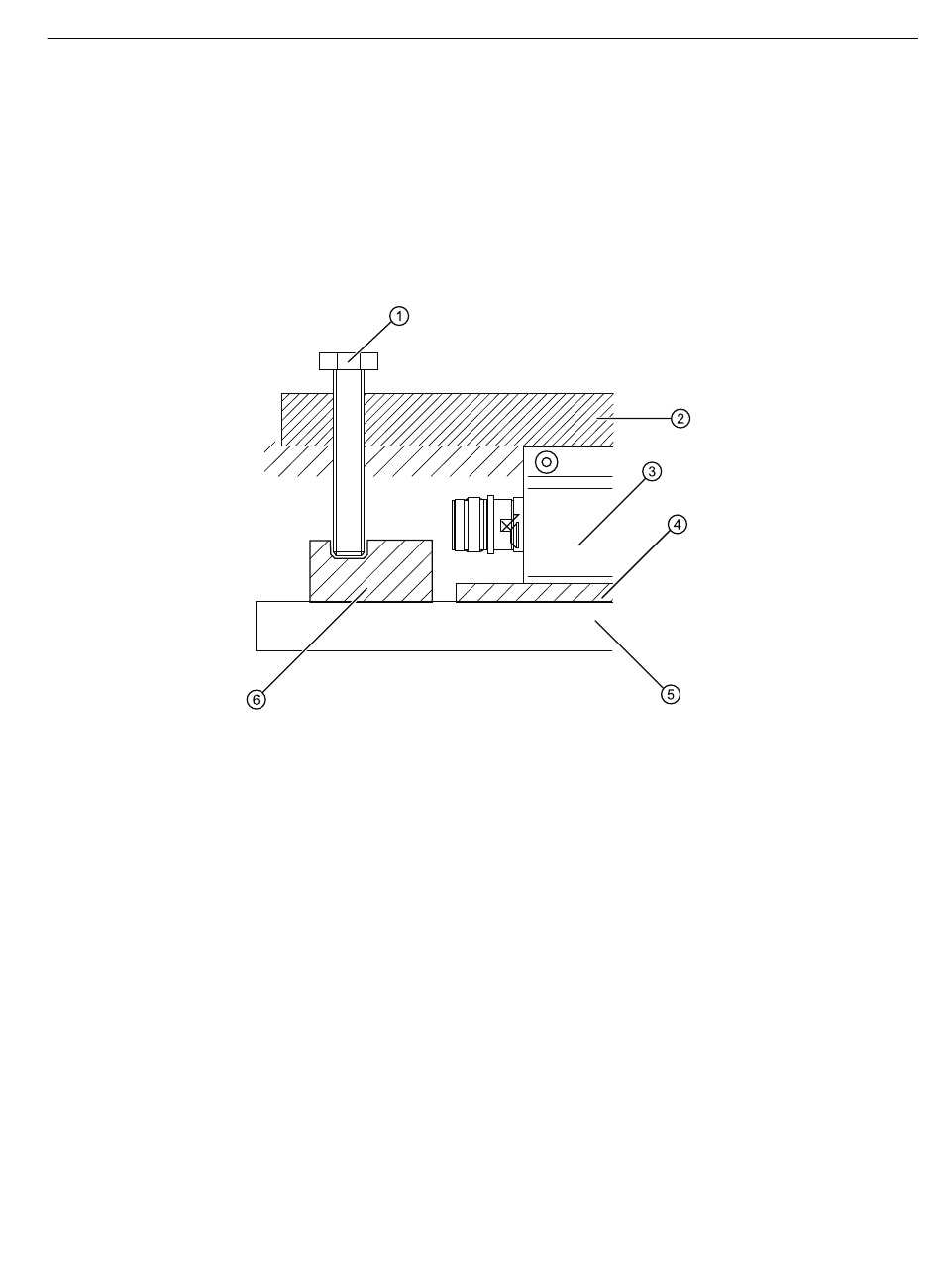

①
Abdrückschraube
②
Abdrückplatte
③
Primärteil
④
Abstandsfolie
⑤
Sekundärteil
⑥
Gegenlagerblock (Aluminium/Messing)
des Primärteils und des Schlittens fluchten.
Primärteil. Durch gleichmäßiges und wechselseitiges Anziehen der
Befestigungsschrauben wird das Primärteil von der Sekundärteilspur abgehoben.
5.3 Vorgehensweise bei der Montage des Motors
Montieren
83
