Segmentierte Abdeckung montieren
1. Montieren Sie die Sekundärteile bei ausgebauter Schlittenplatte.
2. Montieren Sie das erste Segment der Abdeckung wie folgt:
Setzen Sie das Ende des ersten Segments von oben her in einem Winkel von 45° bündig an
die Außenkante des letzten Sekundärteils.
Senken Sie dann das Segment fluchtend zur Sekundärteilspur.
Wenn Sie die magnetische Anziehungskraft spüren, lassen Sie das Segment los.
Das Segment nimmt in der Regel von selbst die korrekte Position ein.

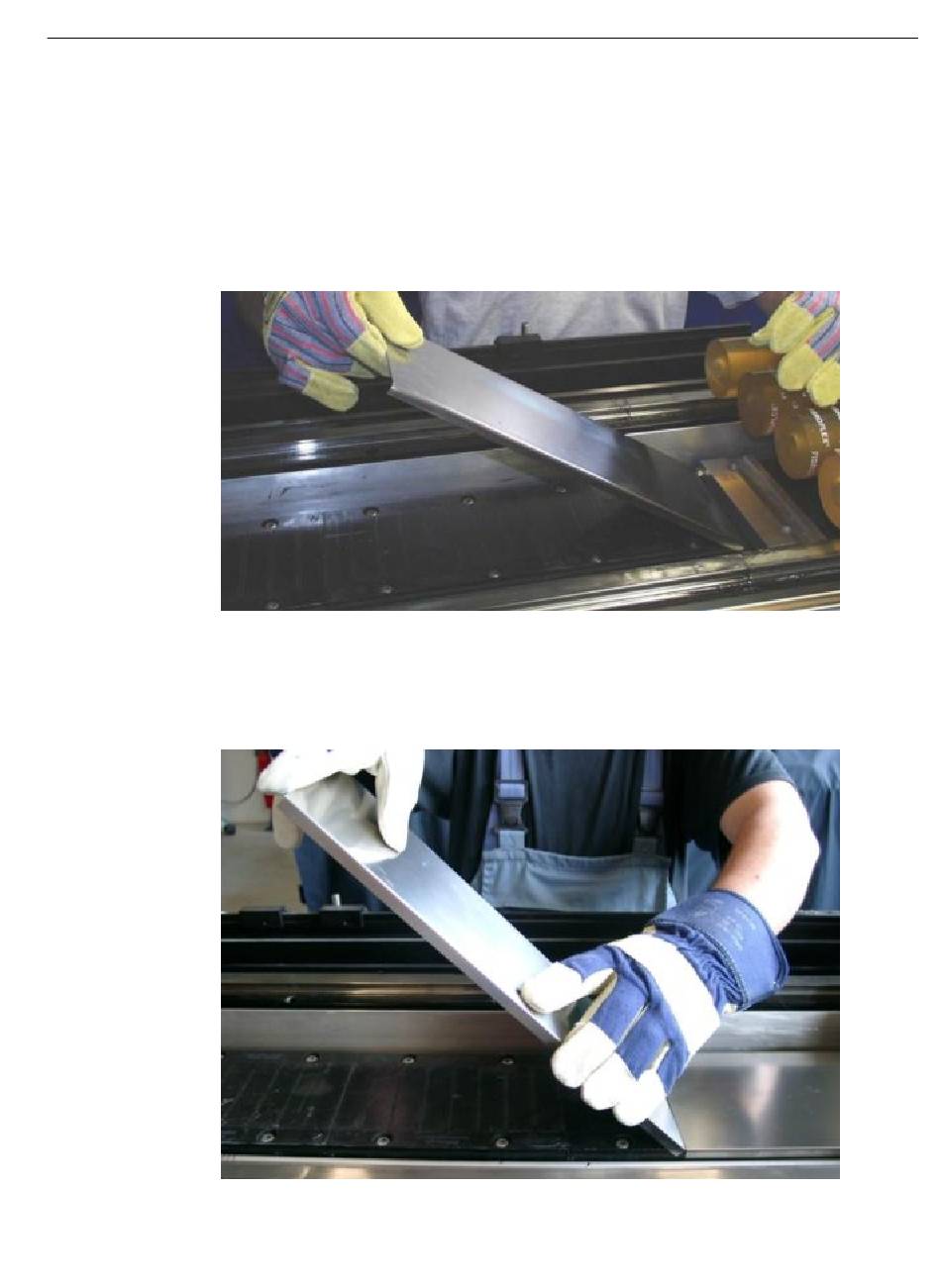

Bild 5-20
3. Überprüfen Sie die korrekte Position:
Wenn das erste Segment der Abdeckung bis zur Mitte eines Sekundärteils reicht, ist die
Position korrekt.
4. Montieren Sie die weiteren Segmente in gleicher Weise wie das erste Segment.
Bild 5-21
Linearmotoren 1FN3
Betriebsanleitung, 06/2023, A5E50685676A AB
Montage des ersten Segments der segmentierten Abdeckung
Montage eines weiteren Segments der segmentierten Abdeckung
5.3 Vorgehensweise bei der Montage des Motors
Montieren
