Beschreibung
3.4 Aufbau

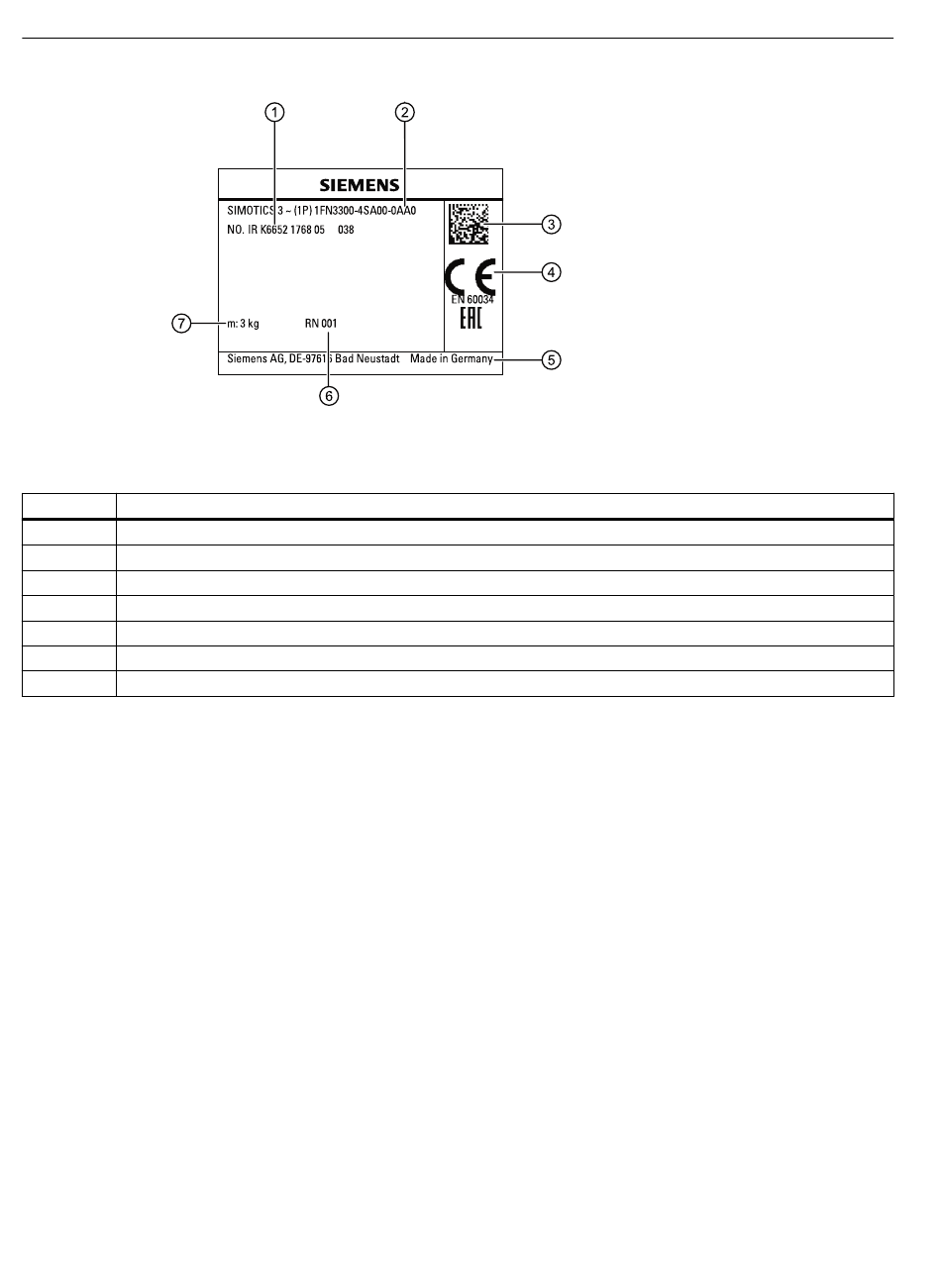

Bild 3-4
Tabelle 3-5
Elemente auf dem Sekundärteil-Typenschild
Position
Beschreibung
1
Seriennummer
2
Artikel-Nr.
3
2D‑Code, beinhaltet die Daten des Sekundärteils
4
Approbationen/Konformitäten
5
Hersteller
6
Versionsstand Sekundärteil
7
Masse
3.4
Aufbau
3.4.1
Motorkomponenten
Die Linearmotoren SIMOTICS L‑1FN3 sind permanentmagneterregte Einbau-Synchronmotoren
für lineare Bewegungen mit modular aufgebautem Kühlkonzept. Beim Einsatz des optionalen
Primärteil-Präzisionskühlers und/oder der optionalen Sekundäreilkühlung lassen sich hohe
Genauigkeitsanforderungen erfüllen. Außerdem lässt sich der Wärmeübergang vom Motor zur
Maschinenkonstruktion minimieren.
Der Motor wird in Komponenten (mindestens ein Primärteil und Sekundärteile) geliefert und
direkt in die Maschine eingebaut.
Für eine komplette Antriebseinheit ist zusätzlich ein Geber notwendig.
Aneinandergereihte Primärteile vervielfachen die Motorkraft.
Die Länge des geradlinigen Verfahrwegs ergibt sich aus der Anzahl der aneinandergereihten
Sekundärteile.
42
Beispiel für ein Sekundärteil-Typenschild
Linearmotoren 1FN3
Betriebsanleitung, 06/2023, A5E50685676A AB
