Hot-Swap-Lüfter
Hot-Swap-Netzteile
Schnittstellenanschlüsse und -schalter

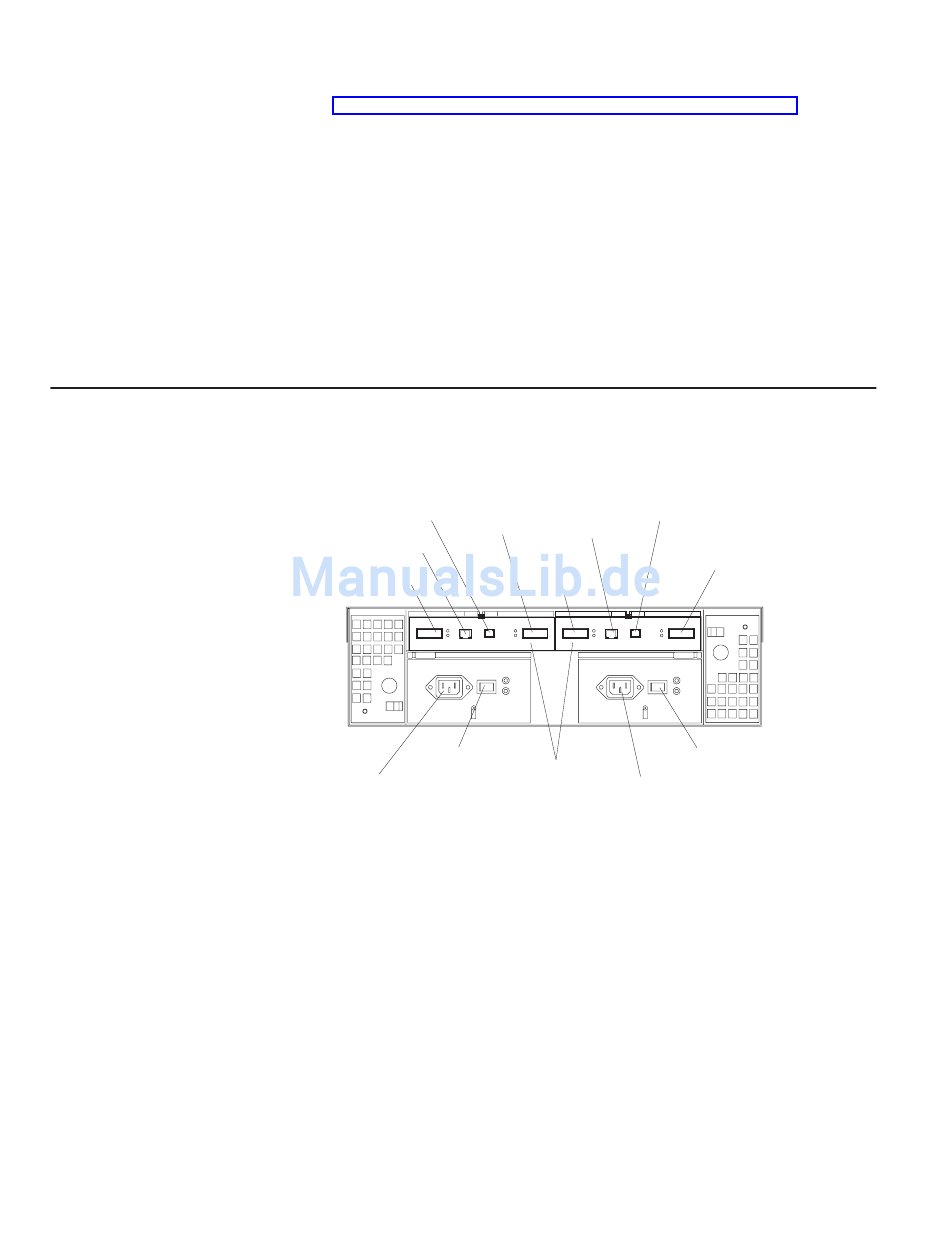

In der folgenden Abbildung werden die Anschlüsse und Schalter auf der Rückseite
des Speicher-Servers dargestellt.
RAID-Controller
Host-Anschluss
Ethernet-Anschluss
Erweiterungsanschluss
6
IBM FAStT200- und FAStT200 HA-Speicher-Server: Installations- und Benutzerhandbuch
Jeder RAID-Controller enthält auch eine Batterie, um die Cache-Daten im
Falle eines Stromausfalls zu verwalten. Weitere Informationen finden Sie
unter „Cache-Speicher- und RAID-Controller-Batterie" auf Seite 36.
Der Speicher-Server verfügt über zwei untereinander austauschbare Hot-
Swap- und redundante CRU-Lüfter. Jeder CRU-Lüfter enthält zwei Ventila-
toren. Wenn ein CRU-Lüfter defekt ist, ist der zweite CRU-Lüfter weiter in
Betrieb. Sie müssen beide CRU-Lüfter installieren, um die korrekte Kühlung
im Speicher-Server aufrechtzuerhalten, selbst dann, wenn ein CRU-Lüfter
nicht einsatzbereit ist.
Der Speicher-Server wird mit zwei Hot-Swap-Netzteilen geliefert. Beide
Netzteile müssen installiert werden, um eine korrekte Kühlung sicherzustel-
len.
RS-232-Anschluss
Erweiterungs-
Ethernet-
Abschluss
Host-Anschluss
Wechselstrom-
schalter
Wechselstrom-
netzteilanschluss
Jeder RAID-Controller enthält mehrere Anschlüsse und LEDs. Jeder Cont-
roller verfügt über einen Host-Anschluss und einen Erweiterungsanschluss
für die Verbindung des Speicher-Servers mit Hosts oder Erweiterungs-
einheiten. Setzen Sie zuerst die GBICs in die Anschlüsse ein und schließen
Sie die Fibre Channel-Kabel an.
Der Host-Anschluss wird zum Anschließen eines Fibre Channel-Kabels vom
Host-System verwendet. Setzen Sie zuerst ein GBIC in den Anschluss, und
schließen Sie ein Fibre Channel-Kabel an.
Der Ethernet-Anschluss dient der Verbindung mit einem RJ-45 10 BASE-T
oder 100 BASE-T Ethernet-Anschluss. Verwenden Sie den Ethernet-
Anschluss, um Speichersubsysteme direkt zu verwalten.
Der Erweiterungsanschluss wird verwendet, um zusätzliche Erweiterungs-
RS-232-Anschluss
Ethernet-
anschluss
Abschluss
Host-
Anschluss
RAID-Controller
Wechselstrom-
netzteilanschluss
Erweiterungs-
anschluss
Wechselstrom-
schalter
