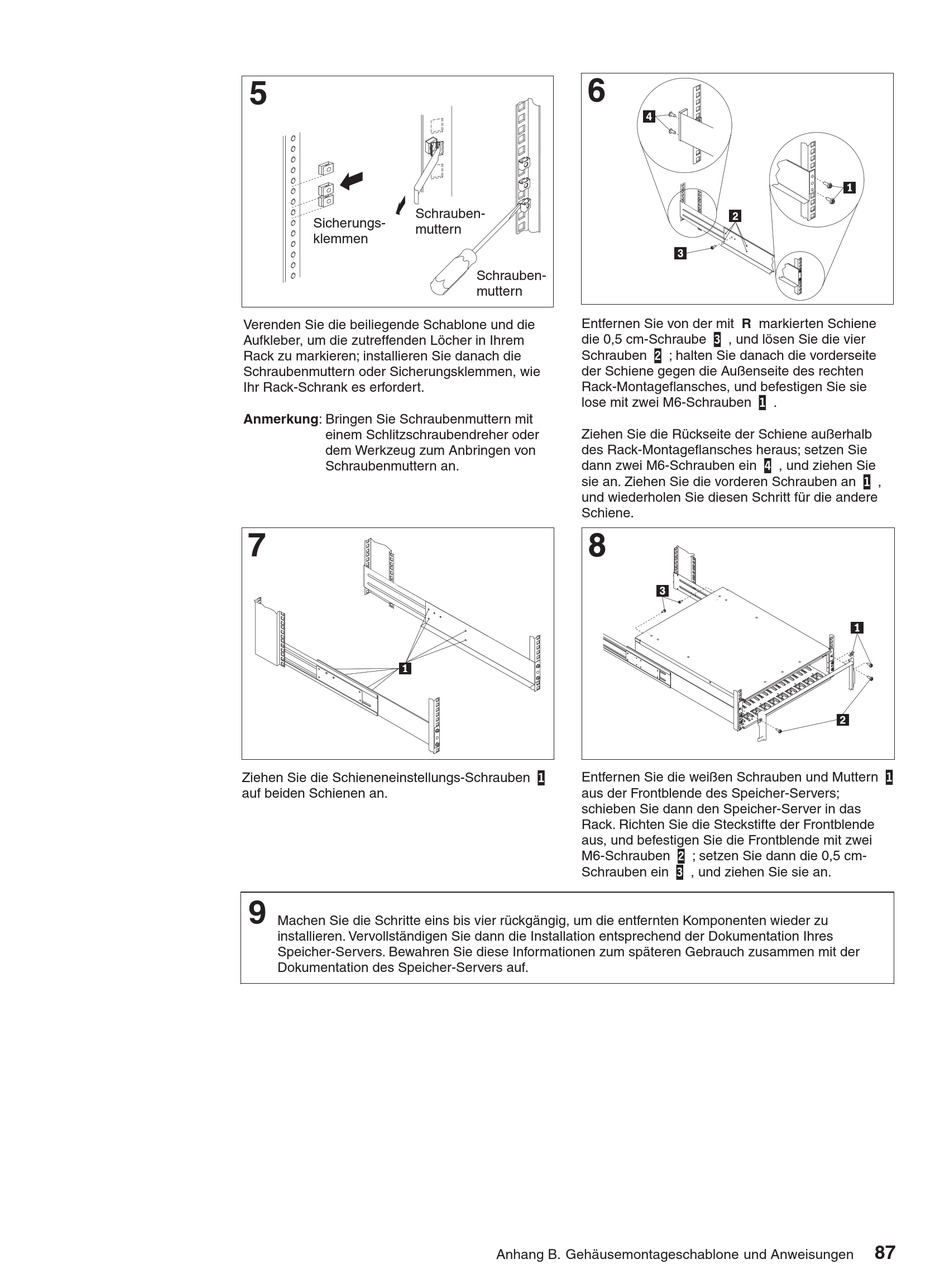

Schrauben-
Sicherungs-
muttern
klemmen
Verenden Sie die beiliegende Schablone und die
Aufkleber, um die zutreffenden Löcher in Ihrem
Rack zu markieren; installieren Sie danach die
Schraubenmuttern oder Sicherungsklemmen, wie
Ihr Rack-Schrank es erfordert.
Anmerkung
: Bringen Sie Schraubenmuttern mit
einem Schlitzschraubendreher oder
dem Werkzeug zum Anbringen von
Schraubenmuttern an.
Ziehen Sie die Schieneneinstellungs-Schrauben
auf beiden Schienen an.
9
Machen Sie die Schritte eins bis vier rückgängig, um die entfernten Komponenten wieder zu
installieren. Vervollständigen Sie dann die Installation entsprechend der Dokumentation Ihres
Speicher-Servers. Bewahren Sie diese Informationen zum späteren Gebrauch zusammen mit der
Dokumentation des Speicher-Servers auf.
Schrauben-
muttern
Entfernen Sie von der mit
die 0,5 cm-Schraube
2
Schrauben
der Schiene gegen die Außenseite des rechten
Rack-Montageflansches, und befestigen Sie sie
lose mit zwei M6-Schrauben
Ziehen Sie die Rückseite der Schiene außerhalb
des Rack-Montageflansches heraus; setzen Sie
dann zwei M6-Schrauben ein
sie an. Ziehen Sie die vorderen Schrauben an
und wiederholen Sie diesen Schritt für die andere
Schiene.
1
Entfernen Sie die weißen Schrauben und Muttern
aus der Frontblende des Speicher-Servers;
schieben Sie dann den Speicher-Server in das
Rack. Richten Sie die Steckstifte der Frontblende
aus, und befestigen Sie die Frontblende mit zwei
M6-Schrauben
Schrauben ein
Anhang B. Gehäusemontageschablone und Anweisungen
R
markierten Schiene
3
, und lösen Sie die vier
; halten Sie danach die vorderseite
1
.
4
, und ziehen Sie
2
; setzen Sie dann die 0,5 cm-
3
, und ziehen Sie sie an.
1
,
1
87
