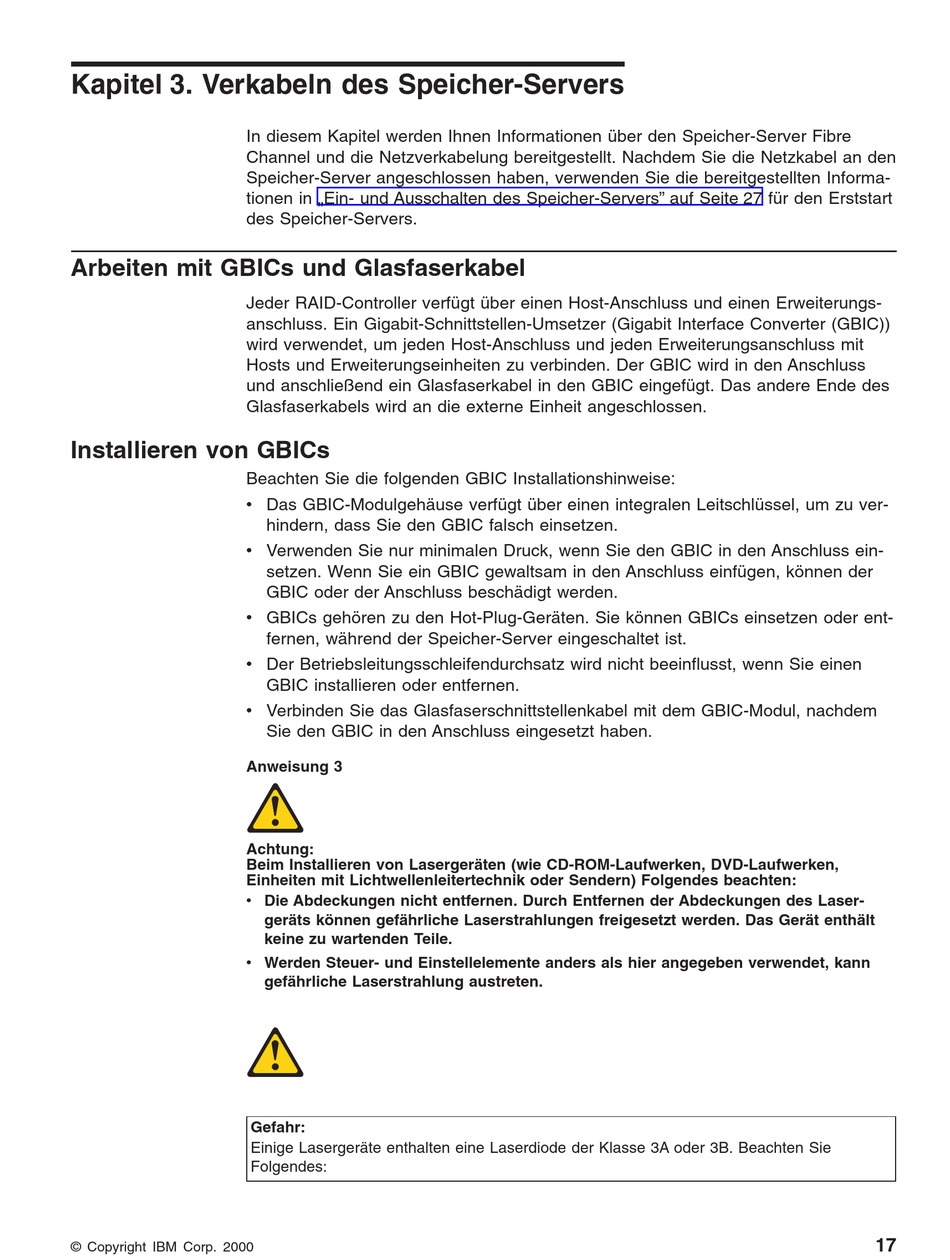

Kapitel 3. Verkabeln des Speicher-Servers
In diesem Kapitel werden Ihnen Informationen über den Speicher-Server Fibre
Channel und die Netzverkabelung bereitgestellt. Nachdem Sie die Netzkabel an den
Speicher-Server angeschlossen haben, verwenden Sie die bereitgestellten Informa-
tionen in „Ein- und Ausschalten des Speicher-Servers" auf Seite 27 für den Erststart
des Speicher-Servers.
Arbeiten mit GBICs und Glasfaserkabel
Jeder RAID-Controller verfügt über einen Host-Anschluss und einen Erweiterungs-
anschluss. Ein Gigabit-Schnittstellen-Umsetzer (Gigabit Interface Converter (GBIC))
wird verwendet, um jeden Host-Anschluss und jeden Erweiterungsanschluss mit
Hosts und Erweiterungseinheiten zu verbinden. Der GBIC wird in den Anschluss
und anschließend ein Glasfaserkabel in den GBIC eingefügt. Das andere Ende des
Glasfaserkabels wird an die externe Einheit angeschlossen.
Installieren von GBICs
Beachten Sie die folgenden GBIC Installationshinweise:
v Das GBIC-Modulgehäuse verfügt über einen integralen Leitschlüssel, um zu ver-
v Verwenden Sie nur minimalen Druck, wenn Sie den GBIC in den Anschluss ein-
v GBICs gehören zu den Hot-Plug-Geräten. Sie können GBICs einsetzen oder ent-
v Der Betriebsleitungsschleifendurchsatz wird nicht beeinflusst, wenn Sie einen
v Verbinden Sie das Glasfaserschnittstellenkabel mit dem GBIC-Modul, nachdem
Anweisung 3
Achtung:
Beim Installieren von Lasergeräten (wie CD-ROM-Laufwerken, DVD-Laufwerken,
Einheiten mit Lichtwellenleitertechnik oder Sendern) Folgendes beachten:
v Die Abdeckungen nicht entfernen. Durch Entfernen der Abdeckungen des Laser-
v Werden Steuer- und Einstellelemente anders als hier angegeben verwendet, kann
© Copyright IBM Corp. 2000
hindern, dass Sie den GBIC falsch einsetzen.
setzen. Wenn Sie ein GBIC gewaltsam in den Anschluss einfügen, können der
GBIC oder der Anschluss beschädigt werden.
fernen, während der Speicher-Server eingeschaltet ist.
GBIC installieren oder entfernen.
Sie den GBIC in den Anschluss eingesetzt haben.
geräts können gefährliche Laserstrahlungen freigesetzt werden. Das Gerät enthält
keine zu wartenden Teile.
gefährliche Laserstrahlung austreten.
Gefahr:
Einige Lasergeräte enthalten eine Laserdiode der Klasse 3A oder 3B. Beachten Sie
Folgendes:
17
