Speicher-Server-Komponenten
In den folgenden Abschnitten werden die Komponenten des Speicher-Servers dar-
gestellt.
Durch die Hot-Swap-Funktionen des Speicher-Servers können Sie die Festplatten-
laufwerke, Netzteile, RAID-Controller und Lüfter entfernen und ersetzen, ohne den
Speicher-Server auszuschalten. Deshalb können Sie die Verfügbarkeit des Systems
verwalten, während eine Hot-Swap-Einheit entfernt, installiert oder ersetzt wird.
Vorderansicht

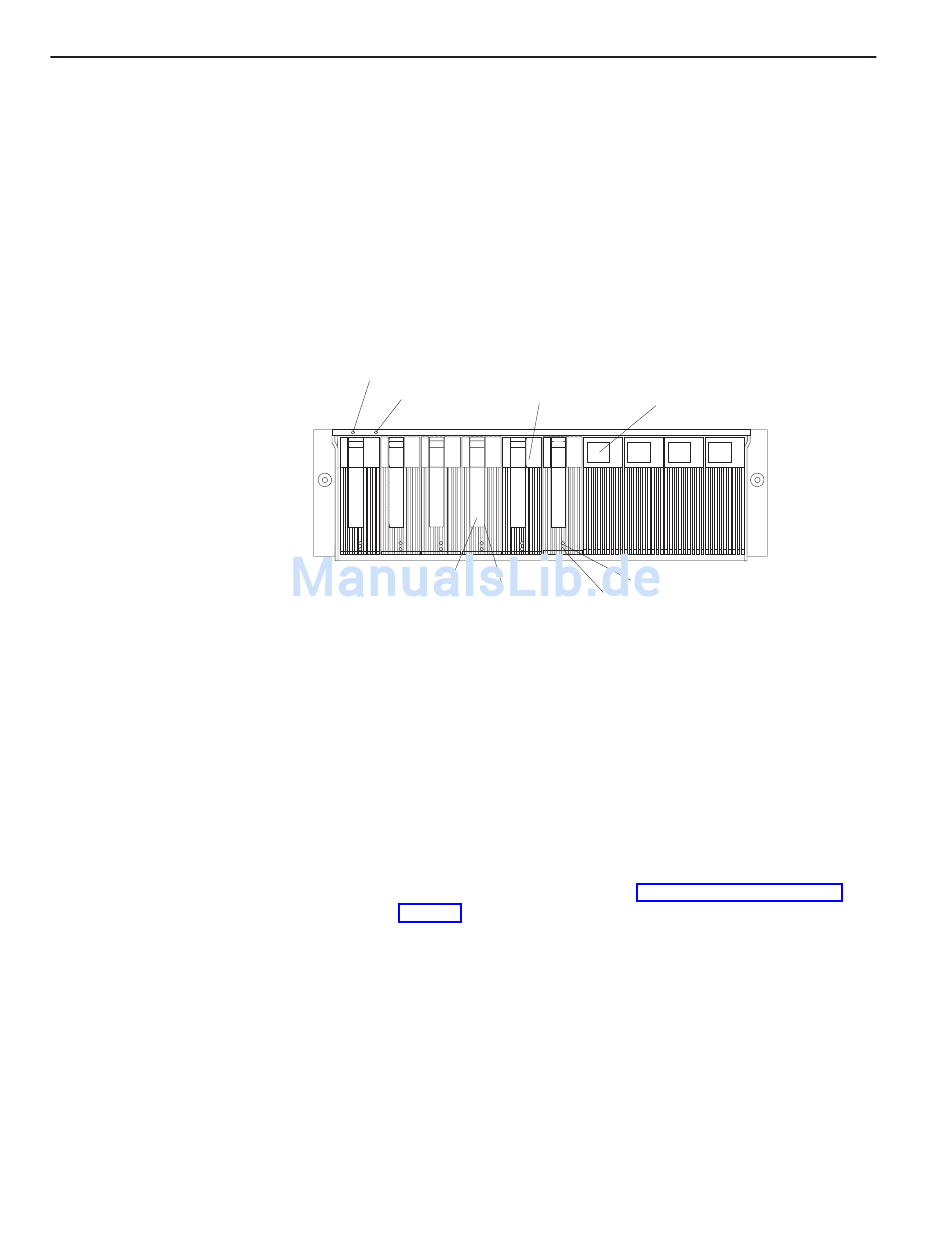

In der folgenden Abbildung werden die Komponenten und Steuerelemente auf der
Vorderseite des Speicher-Servers dargestellt.
Einschalt-LED
Allgemeine Systemfehler-LED
CRU-Hot-Swap-Laufwerk
Abdeckblende
4
IBM FAStT200- und FAStT200 HA-Speicher-Server: Installations- und Benutzerhandbuch
Einschalt-LED
Allgemeiner
Systemfehler-LED
Einbaurahmengriff
Wenn diese grüne Anzeige leuchtet, wird damit angezeigt, dass die Einheit
gut mit Gleichstrom versorgt ist.
Wenn diese gelbe LED leuchtet, wird damit angezeigt, dass der Speicher-
Server defekt ist, wie z.B. das Netzteil, die Lüftereinheit oder das Festplat-
tenlaufwerk.
Anmerkung: Wenn die Allgemeine Systemfehler-LED kontinuierlich leuch-
tet (nicht blinkt), gibt es ein Problem mit dem Speicher-
Server. Verwenden Sie die Speicherverwaltungssoftware, um
das Problem zu diagnostizieren und zu reparieren. Weitere
Informationen finden Sie unter „Überprüfen der LEDs" auf
Seite 32.
Sie können bis zu 10 Hot-Swap-Laufwerke durch den Kunden austausch-
bare Funktionseinheiten (CRUs) im Speicher-Server installieren. Jedes
CRU-Laufwerk besteht aus einem Festplattenlaufwerk und einem Einbau-
rahmen.
Die Laufwerke sind bei Lieferung des Speicher-Servers nicht installiert.
Stattdessen befinden sich Abdeckblenden in den unbenutzten Laufwerk-
positionen. Bevor Sie neue Laufwerke installieren, müssen Sie die Abdeck-
blenden entfernen und gut verwahren. Jede der 10 Positionen muss immer
entweder eine Abdeckblende oder ein CRU-Laufwerk enthalten. Jede
Abdeckblende enthält ein Füllstück zur Verwendung mit einem schmalen
Laufwerk.
Hot-Swap-
Abdeckblende
Laufwerk-CRU
Laufwerksaktivitäten-LED
Verriegelung
Laufwerksfehler-LED
