Nicht-Redundante Host- und Laufwerksschleifen

In der folgenden Abbildung werden Konfigurationsbeispiele nicht-redundanter Hosts
und Laufwerk-Fibre Channels dargestellt. Diese Konfigurationen verfügen über
einen einzelnen Pfad auf dem Host und der Laufwerk-Fibre Channel-Schleife. Wenn
einer der Pfade defekt ist, kann der Host nicht auf den Speicher zugreifen, bis die
Verbindung repariert ist. Die Einzel-Controller-Konfigurationen (Modell 3542-1RU)
verfügen über eine einzelne Fibre Channel-Schleife zu den Festplattenlaufwerken.
Für diese Konfigurationen gibt es keinen Pfadüberbrückungsschutz.

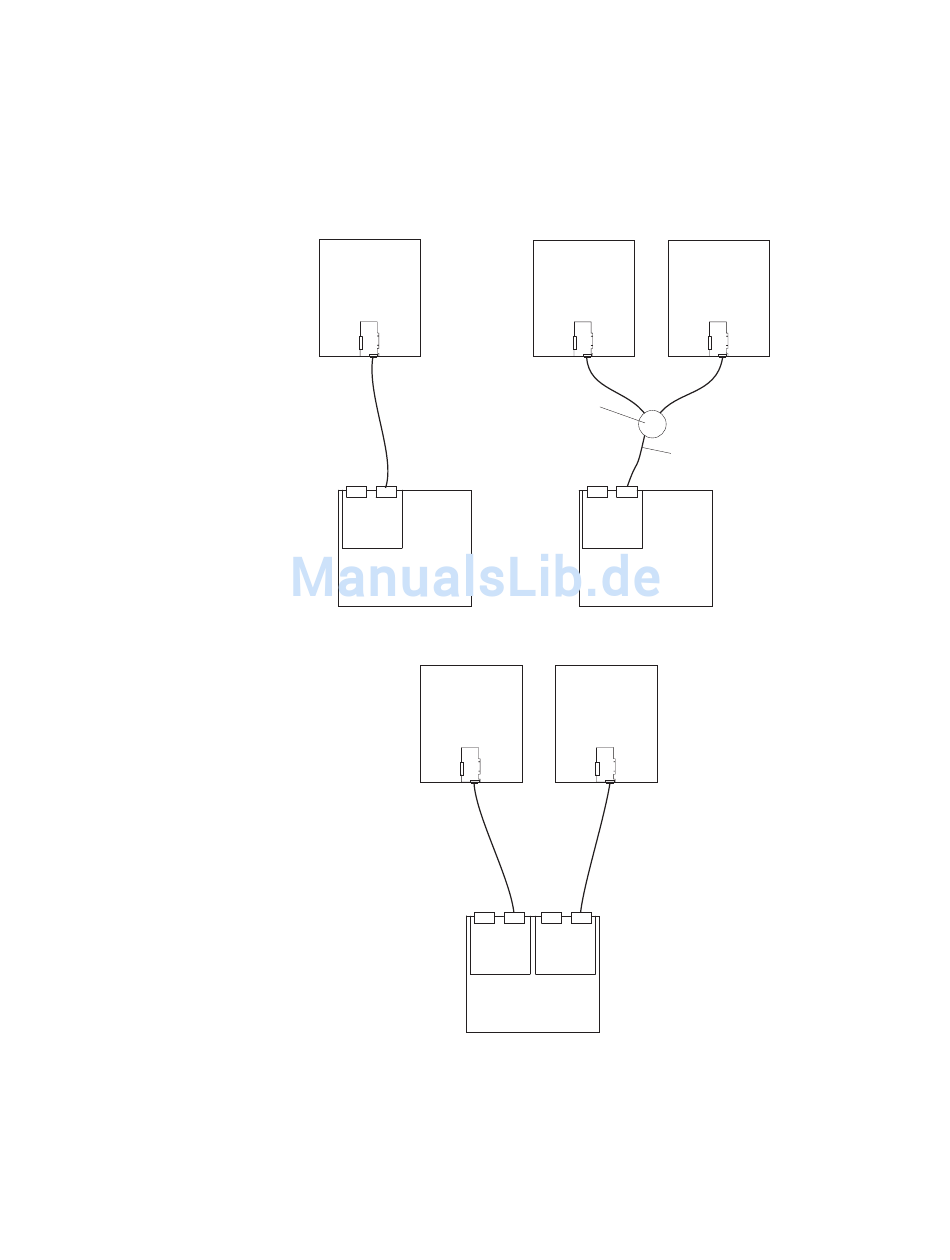

Abbildung 5. Nicht-redundanter Host und Laufwerk-Fibre Channel-Schleifenkonfigurationen
14
IBM FAStT200- und FAStT200 HA-Speicher-Server: Installations- und Benutzerhandbuch
Host-System
mit einem
Host-Adapter
Verwalteter Hub
3542-1RU
Host-System
mit einem
Host-Adapter
3542-2RU
Host-System Host-System
mit einem
Host-Adapter Host-Adapter
oder Schalter
Einzelner Pfad für
mehrere Hosts
3542-1RU
Host-System
mit einem
Host-Adapter
mit einem
