det, die keine Laufwerk-CRU enthält.
Achtung:
dessen grüne Betriebsanzeige blinkt. Nutzen Sie die Hot-Swap-Funktion einer
Laufwerk-CRU nur, wenn dessen gelbe Fehleranzeige vollständig leuchtet und nicht
blinkt oder wenn das Laufwerk inaktiv, die grüne Betriebsanzeige leuchtet und nicht
blinkt.
Bevor Sie CRUs installieren oder entfernen, beachten Sie die folgenden Informatio-
nen:
Abdeckung Blenden
Laufwerk-CRUs
LED-Anzeigen des Laufwerks
Fibre Channel-Schleifen-IDs
Hot-Swap-Hardware
Flach Laufwerke
40
IBM FAStT200- und FAStT200 HA-Speicher-Server: Installations- und Benutzerhandbuch

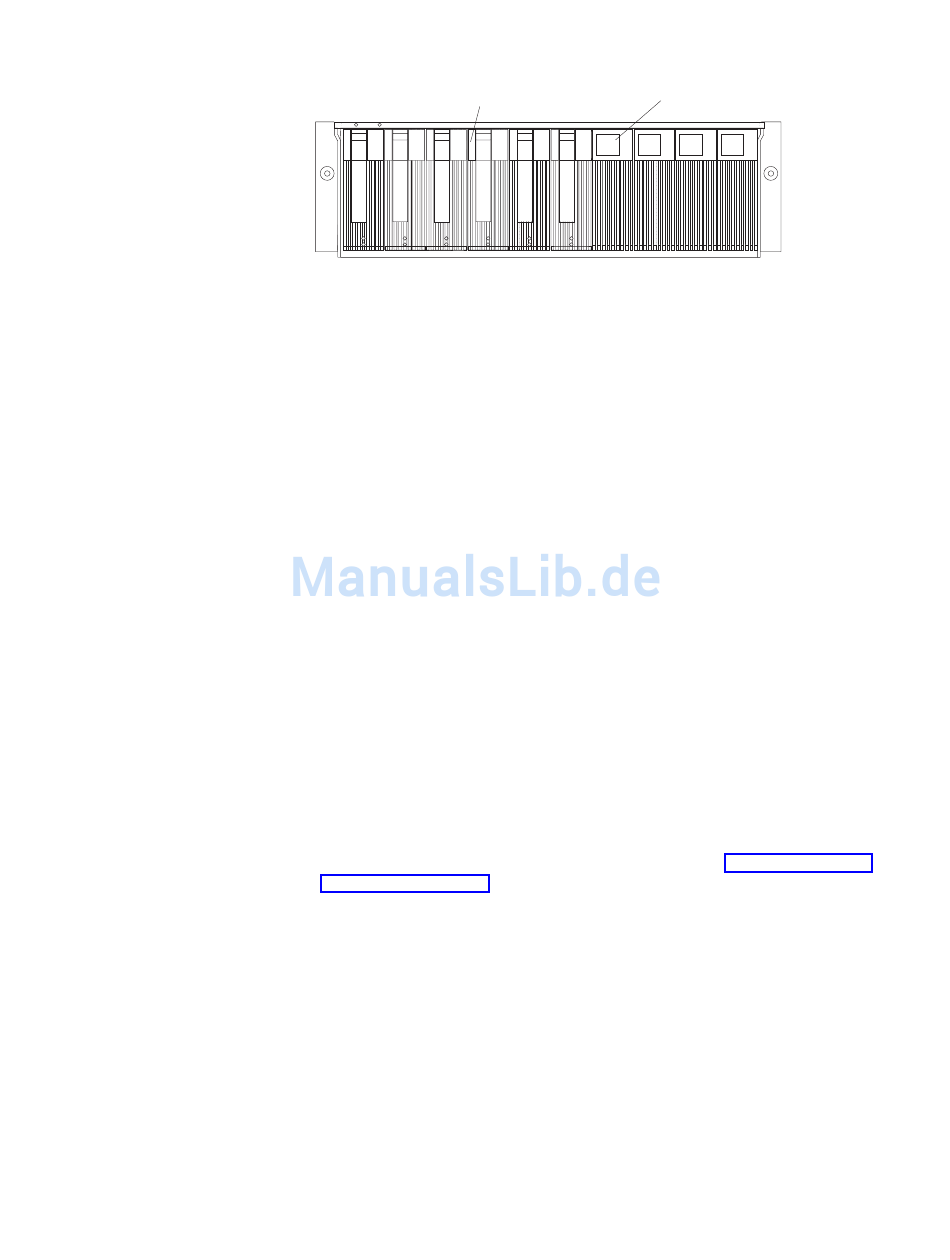

Hot-Swap-Laufwerkposition
Nutzen Sie niemals die Hot-Swap-Funktion einer Laufwerk-CRU, wenn
Bei Speicher-Servern, welche nicht die maximale Anzahl an Laufwerken
(10) aufweisen, befinden sich Abdeckblenden an ungenutzten Laufwerk-
positionen. Vor der Installation neuer Laufwerke müssen Sie die Abdeck-
blenden entfernen. Bewahren Sie die Abdeckblenden für eine zukünftige
Nutzung auf. Jede der 10 Positionen muss immer entweder eine Abdeck-
blende oder eine Laufwerk-CRU haben. Jede Abdeckblende verfügt über
ein Füllstück zur Verwendung mit einem dünnen Laufwerk.
Der RAID-Controller unterstützt bis zu 10 (halbhohe oder dünne) 40-Pol.
Fibre Channel Festplattenlaufwerke. Diese Laufwerke sind in der Laufwerk-
halterung vorinstalliert. Diese Baueinheit von Laufwerk und Halterung wird
als eine Laufwerk-CRU (Customer Replaceable Unit) bezeichnet. Sie
können die Laufwerk-CRUs in die 10 Positionen an der Vorderseite des
Speicher-Servers installieren.
Jede CRU-Einheit verfügt über zwei LEDs, die den Status dieses spezifi-
schen Laufwerkes anzeigen. Weitere Informationen zur den Betriebsarten
und Beschreibungen der Laufwerk-LED finden Sie unter Abb. 6 auf Seite 33
und Tabelle 3 auf Seite 33.
Wenn Sie eine Laufwerk-CRU im Speicher-Server installieren, wird die
Laufwerk-CRU mit einer Schaltkreisplatine verbunden, die als Mittelplatine
bezeichnet wird. Die Mittelplatine stellt automatisch die Fibre Channel-
Schleifen-ID auf den Standardwert 00 ein.
Der Speicher-Server enthält Hardware, die Sie nutzen können, um ein aus-
gefallenes Festplattenlaufwerk zu ersetzen, ohne den Speicher-Server
dabei auszuschalten. Sie können daher das System ganz normal weiter
bedienen, während ein Festplattenlaufwerk entfernt oder installiert wird.
Diese Laufwerke werden als Hot-Swap-Laufwerke bezeichnet.
Sie können schmale, Hot-Swap-fähige-CRUs installieren, die etwas kleiner
sind als die Standard-Festplattenlaufwerke. Diese Laufwerk-CRUs füllen
Abdeckblende
