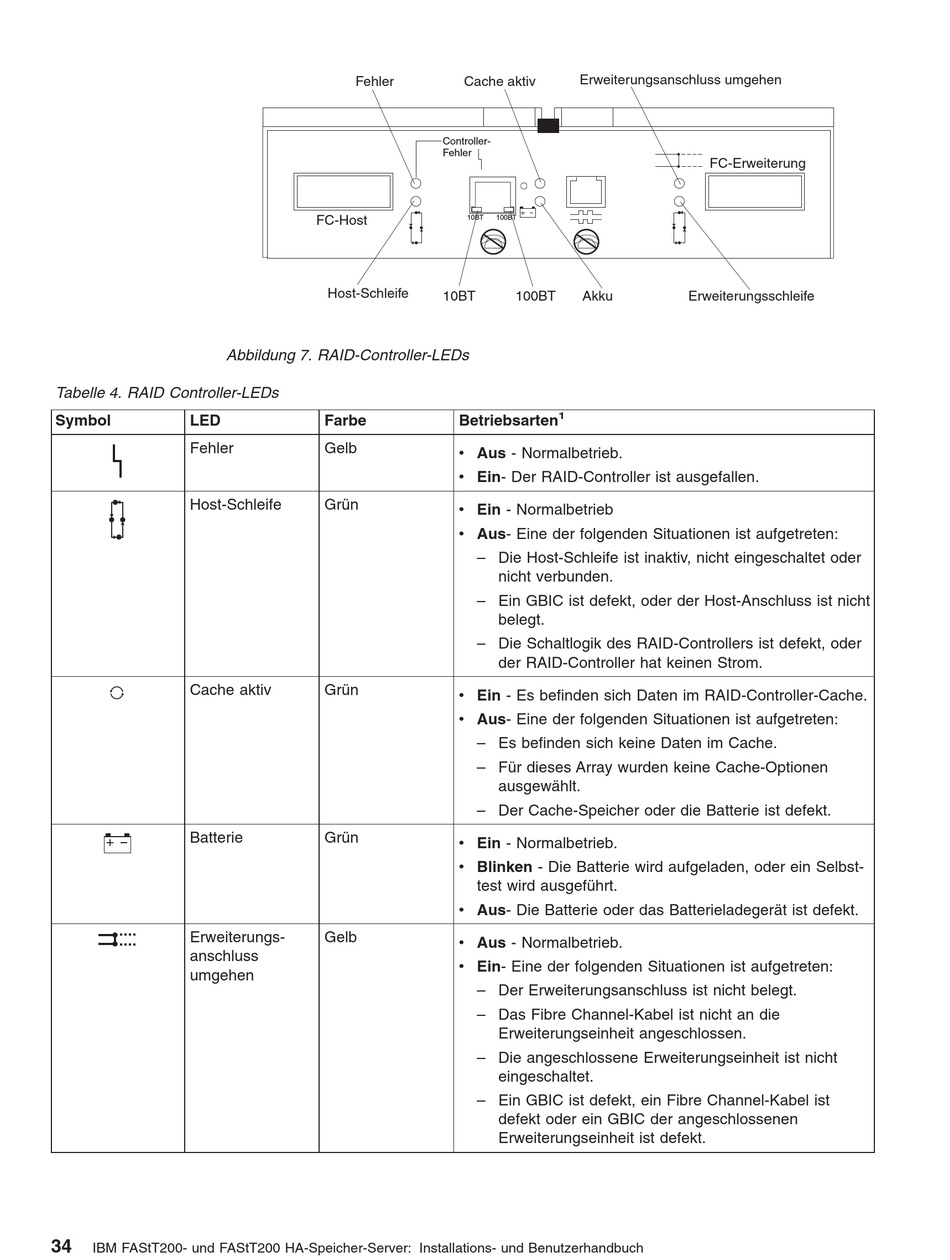

Abbildung 7. RAID-Controller-LEDs
Tabelle 4. RAID Controller-LEDs
Symbol
LED
Fehler
Host-Schleife
Cache aktiv
Batterie
+
Erweiterungs-
anschluss
umgehen
34
IBM FAStT200- und FAStT200 HA-Speicher-Server: Installations- und Benutzerhandbuch
Fehler
Cache aktiv
Controller-
Fehler
FC-Host
10BT
Host-Schleife
10BT
Farbe
Betriebsarten
Gelb
v Aus - Normalbetrieb.
v Ein- Der RAID-Controller ist ausgefallen.
Grün
v Ein - Normalbetrieb
v Aus- Eine der folgenden Situationen ist aufgetreten:
– Die Host-Schleife ist inaktiv, nicht eingeschaltet oder
– Ein GBIC ist defekt, oder der Host-Anschluss ist nicht
– Die Schaltlogik des RAID-Controllers ist defekt, oder
Grün
v Ein - Es befinden sich Daten im RAID-Controller-Cache.
v Aus- Eine der folgenden Situationen ist aufgetreten:
– Es befinden sich keine Daten im Cache.
– Für dieses Array wurden keine Cache-Optionen
– Der Cache-Speicher oder die Batterie ist defekt.
Grün
v Ein - Normalbetrieb.
v Blinken - Die Batterie wird aufgeladen, oder ein Selbst-
test wird ausgeführt.
v Aus- Die Batterie oder das Batterieladegerät ist defekt.
Gelb
v Aus - Normalbetrieb.
v Ein- Eine der folgenden Situationen ist aufgetreten:
– Der Erweiterungsanschluss ist nicht belegt.
– Das Fibre Channel-Kabel ist nicht an die
– Die angeschlossene Erweiterungseinheit ist nicht
– Ein GBIC ist defekt, ein Fibre Channel-Kabel ist
Erweiterungsanschluss umgehen
100BT
100BT
Akku
1
nicht verbunden.
belegt.
der RAID-Controller hat keinen Strom.
ausgewählt.
Erweiterungseinheit angeschlossen.
eingeschaltet.
defekt oder ein GBIC der angeschlossenen
Erweiterungseinheit ist defekt.
FC-Erweiterung
Erweiterungsschleife
