Teil-redundante Host- und redundante Laufwerksschleifen

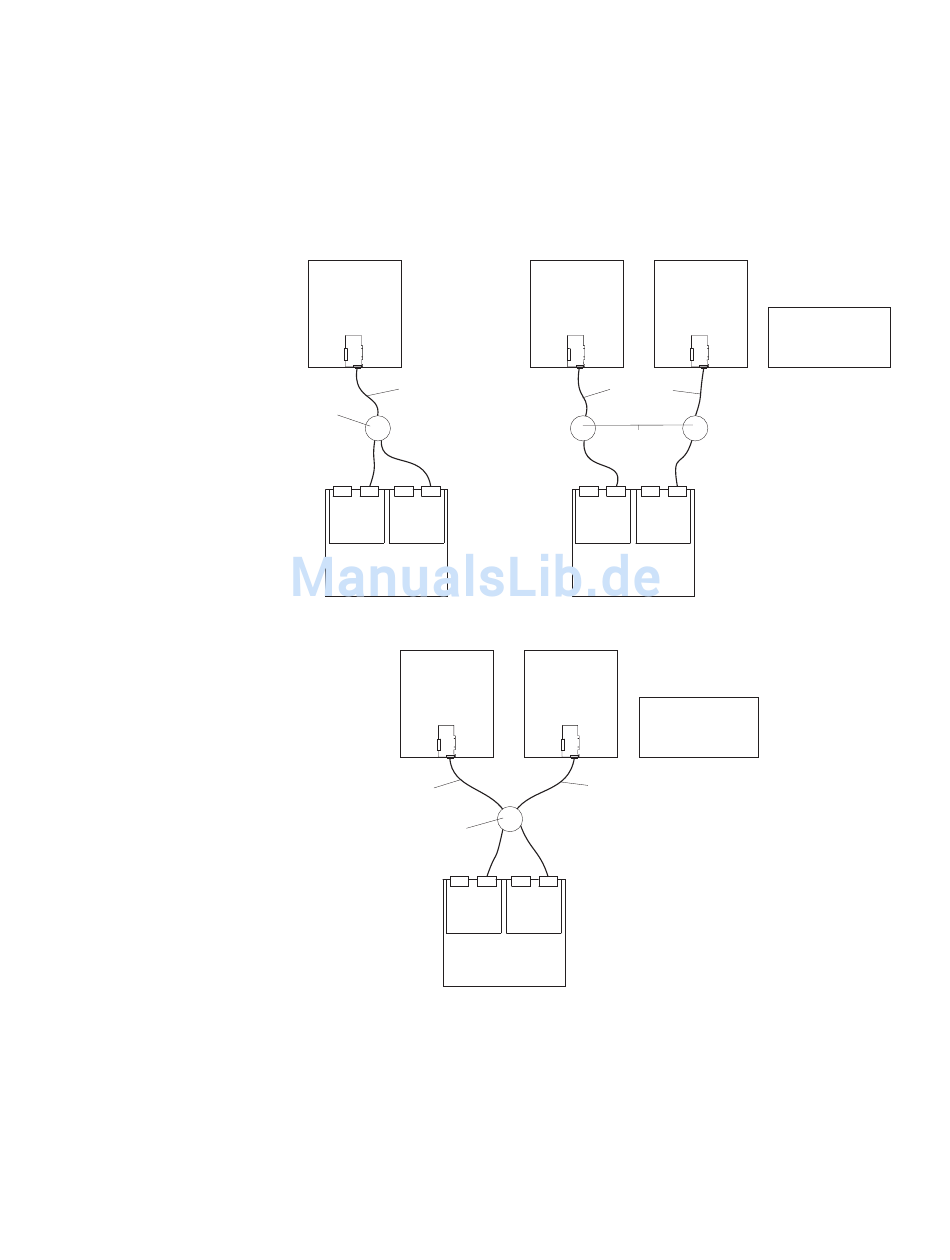

In der folgenden Abbildung werden Konfigurationsbeispiele teil-redundanter Host-
Schleifen dargestellt. Teil-redundante Host-Schleifen verfügen über eine einzelne
Verbindung oder Einheit im Pfad zwischen dem Host und dem RAID-Controller. Die
einzelnen Verbindungen und Einheiten auf der Host-Fibre Channel-Schleife sind
Single Points of Failure. Wenn die einzelne Verbindung oder die Einheit defekt ist,
kann der Host nicht auf den Speicher zugreifen, bis die Verbindung repariert ist. Die
Host-Verbindungen mit mehreren Pfaden zum Speicher-Server verfügen über
Pfadüberbrückungsschutz.
Host-System
mit einem
Host-Adapter
Einzelverbindung
Verwalteter Hub
oder Schalter
3542-2RU
Host-System
mit einem
Host-Adapter
Einzelverbindung
Verwalteter Hub
oder Schalter
Abbildung 4. Teil-redundante Host-Fibre Channel-Schleife und redundante Laufwerk-Fibre
Channel-Schleifenkonfigurationen
Host-System
mit einem
Host-Adapter
Einzel-
verbindung
Verwalteter
Hub oder
Schalter
3542-2RU
Host-System
mit einem
Host-Adapter
Hinweis: Knoten-
ebenenredundanz
mit Clustersoftware.
Einzelverbindung
3542-2RU
Kapitel 2. Installieren des Speicher-Servers
Host-System
mit einem
Host-Adapter
Hinweis: Knoten-
ebenenredundanz
mit Clustersoftware.
13
