8.2.1 Przewód do źródła kondensatu lub alarmu
zewnętrznego
Ostrzeżenie
Przed rozpoczęciem prac przy
agregacie Conlift, należy wyłączyć
zasilanie elektryczne i upewnić się,
że nie może ono być przypadkowo
włączone.
Prace przy instalacji elektrycznej i jej
podzespołach muszą być wykonane
tylko przez wykwalifikowanego
elektryka.
Conlift posiada przełącznik sygnalizujący
przepełnienie, który może być podłączony do źródła
kondensatu lub do zewnętrznego systemu
alarmowego. Przełącznik jest podłączony do
przewodu alarmowego z wolnymi końcówkami.
Może być wykorzystana pętla alarmowa
o parametrach 250 V AC 2,5 A.
Przy dostawie, przewód alarmowy jest podłączony
do zacisków COM1 (brązowy) i NO4 (niebieski)
przełącznika przepełnienia. Patrz rys. 1.
Niebieski
Brązowy

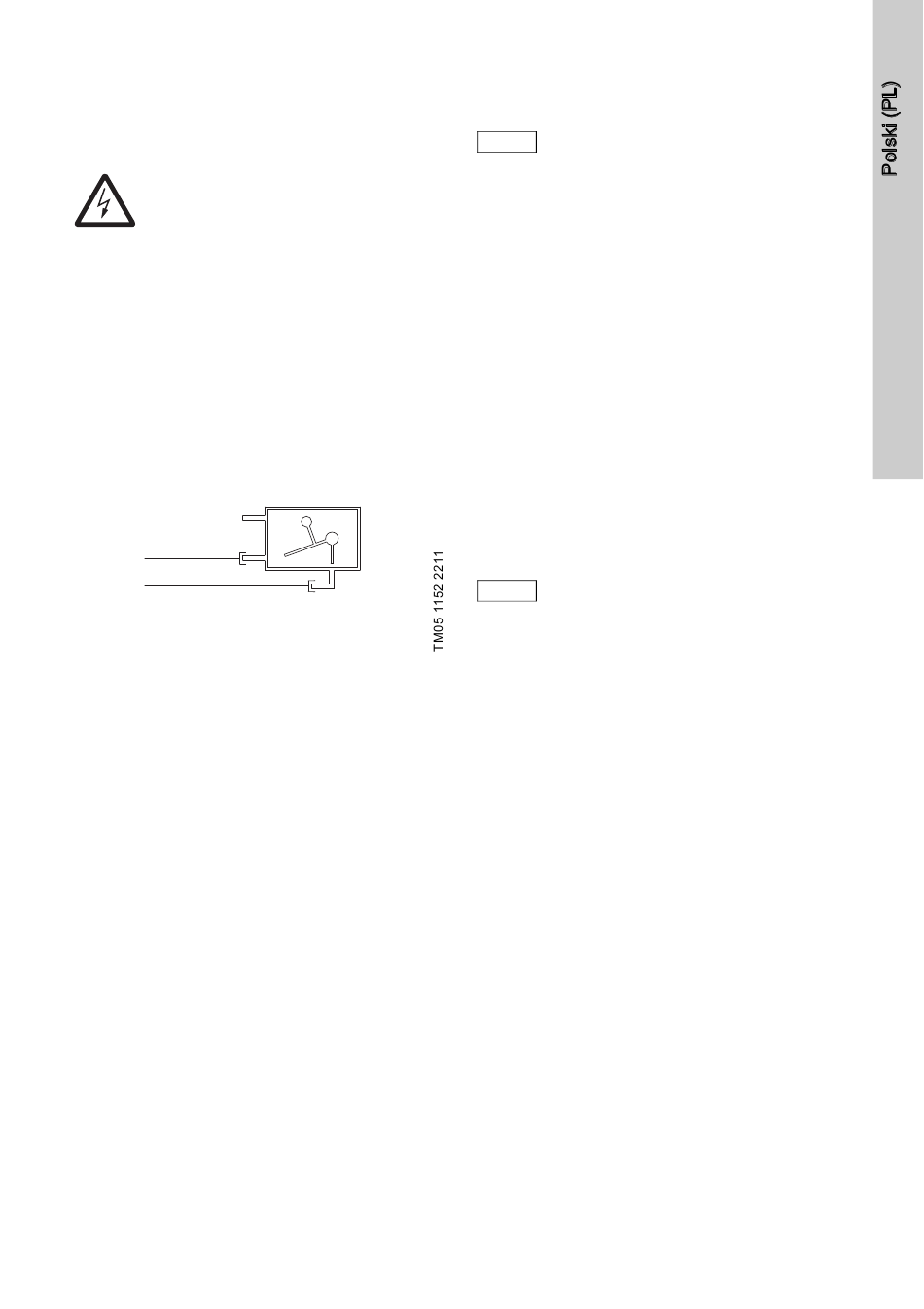

Rys. 1 Schemat połączeń
Przewód alarmowy można podłączyć na dwa
sposoby, w zależności od zastosowania:
• Wyłączenie źródła kondensatu
Przełącznik przepełnienia może być podłączony
do obwodu niskiego napięcia klasy II.
Aby umożliwić zamknięcie źródła kondensatu,
zaciski COM1 i NO4 przełącznika przepełnienia
muszą być połączone szeregowo z obwodem
niskiego napięcia termostatu źródła kondensatu.
• Zewnętrzny system alarmowy
Zaciski COM1 i NC2 mogą być używane do
zamknięcia obwodu alarmowego niskiego
napięcia.
Aby włączyć alarm, zaciski COM1 i NC2
przełącznika przepełnienia muszą być połączone
szeregowo z obwodem alarmowym niskiego
napięcia.
2
1
3
1 = COM1
2 = NC2
3 = NO4
9. Uruchomienie
Uruchomienie agregatu Conlift
powinno być wykonane zgodnie
z przepisami lokalnymi i ogólnie
RADA
przyjętymi zasadami montażu urządzeń
elektromechanicznych.
1. Należy upewnić się, że wszystkie połączenia
wężyków są szczelne.
2. Podłączyć zasilanie elektryczne.
9.1 Kontrola funkcjonowania
Praca pompy
Naciśnij przycisk testu ręcznego.
Alarm
1. Chcąc upewnić się, że został osiągnięty poziom
alarmu, ściśnij wężyk wylotowy (lub zamknij
kurek, jeśli jest zamontowany) i napełnij zbiornik
wodą. Pompa rozpocznie pracę, gdy zadziała
łącznik pływakowy.
2. Kontynuuj wlewanie wody do zbiornika do
momentu, aż zadziała przełącznik przepełnienia.
Jeśli do agregatu Conlift nie jest podłączony
zewnętrzny obwód alarmowy, funkcję tę można
sprawdzić za pomocą multimetru.
Przełącznik przepełnienia musi
zadziałać zanim woda zacznie
RADA
wypływać z agregatu Conlift.
3. Należy przestać wlewać wodę do zbiornika
i zaprzestać uciskania wężyka wylotowego.
Alarm wyłącza się (styk bezpotencjałowy zostaje
rozwarty). Pompa kontynuuje pracę. Gdy poziom
cieczy obniży się do poziomu wyłączenia, pompa
zostanie wyłączona.
Po sprawdzeniu urządzenia, należy włożyć wężyk
wlotowy z powrotem do zbiornika wlewowego
i umożliwić swobodny dopływ skroplin z kotła lub
instalacji chłodniczej/klimatyzacyjnej do zbiornika.
