7.2.1 Câble jusqu'à la source de condensats ou
alarme externe
Avertissement
Avant toute intervention sur la station
Conlift, s'assurer que l'alimentation
électrique a été coupée et qu'elle ne
risque pas d'être réenclenchée acci-
dentellement.
Toute intervention sur les systèmes et
composants électriques doit être effec-
tuée par un électricien agrée.
La station Conlift est équipée d'un capteur de trop
plein qui peut être connecté à la source de conden-
sats ou à un système d'alarme externe. Le capteur
est raccordé à un câble d'alarme avec extrémité
libre.
Les systèmes d'alarme avec tension de 250 VAC,
2,5 A peuvent être utilisés.
À la livraison, le câble d'alarme est connecté aux
bornes COM1 (marron) et NO4 (bleu) du capteur de
trop-plein. Voir fig. 1.
Bleu
Marron

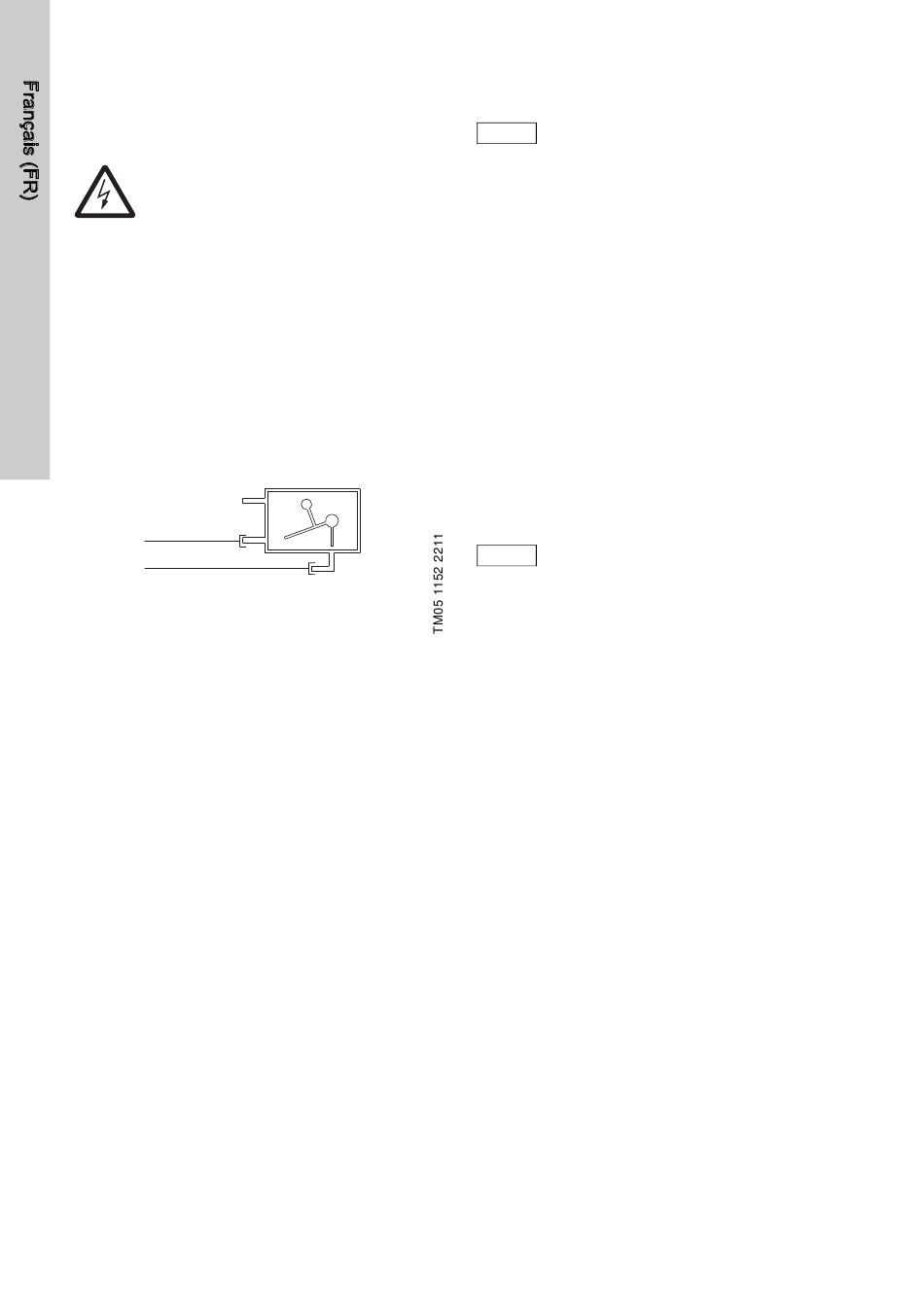

Fig. 1 Schéma de câblage
Le câble d'alarme peut être connecté de deux façons
différentes, en fonction de l'application :
• Fermeture de la source de condensats
Le capteur de trop-plein peut être connecté à un
circuit basse tension Classe II.
Pour permettre la fermeture de la source de
condensats, les bornes COM1 et NO4 du capteur
de trop-plein doivent être connectées en série
avec le circuit thermostat basse tension de la
source de condensats.
• Système d'alarme externe
Les bornes COM1 et NC2 peuvent être utilisées
pour fermer un circuit d'alarme basse tension.
Pour activer une alarme, les bornes COM1 et
NC2 du capteur de trop-plein doivent être
connectées en série avec le circuit d'alarme
basse tension.
74
2
1
3
1 = COM1
2 = NC2
3 = NO4
8. Mise en service
Mettre en service la station Conlift
conformément aux réglementations
Nota
locales et aux règles de bonnes pra-
tique.
1. Vérifier que toutes les tuyauteries et tous les
raccordements sont correctement montés.
2. Connecter l'alimentation électrique.
8.1 Contrôle du fonctionnement
Fonctionnement de la pompe
Appuyer sur le bouton de test manuel.
Alarme
1. Pour s'assurer que le niveau d'alarme est atteint,
pincer la tuyauterie de refoulement (ou éventuel-
lement fermer la vanne d'isolation) et remplir le
réservoir.
La pompe démarre via l'interrupteur à flotteur.
2. Remplir le réservoir jusqu'à l'activation du cap-
teur de trop-plein. Si aucune alarme externe n'est
raccordée à la station Conlift, cette fonction peut
être testée au moyen d'un multimètre.
Le capteur de trop-plein doit s'activer
Nota
avant que l'eau ne déborde de la station
Conlift.
3. Arrêter de remplir le réservoir et de pincer la
tuyauterie de refoulement. L'alarme s'arrête
(le contact s'ouvre). La pompe continue à fonc-
tionner. Lorsque le niveau d'arrêt est atteint, la
pompe s'arrête.
Après vérification du fonctionnement, réintroduire la
tuyauterie d'aspiration dans la station de relevage et
laisser le condensat de la chaudière/du système de
climatisation retourner dans le réservoir.
