7.2.1 Kaabel kondensaadiallikasse või välisesse
alarmi
Hoiatus
Enne mis tahes tööde alustamist
Conliftiga lülitage elektritoide välja ning
veenduge, et seda ei ole võimalik
kogemata sisse lülitada.
Töid elektrisüsteemide ja
–komponentide juures võib teostada
ainult volitatud elektrik.
Conliftil on ülevoolu kaitselüliti, mida saab ühendada
kondensaadiallikasse või välisesse häiresüsteemi.
Lüliti ühendatakse alarmijuhtme külge vaba
juhtmeotsaga.
Kasutada võib häiresüsteeme juhtpingega 250 VAC,
2,5 A.
Tarnimisel on alarmijuhe ühendatud ülevoolu
kaitselüliti klemmidesse COM1 (pruun) ja NO4
(sinine). Vt. joon. 1.
Sinine
Pruun

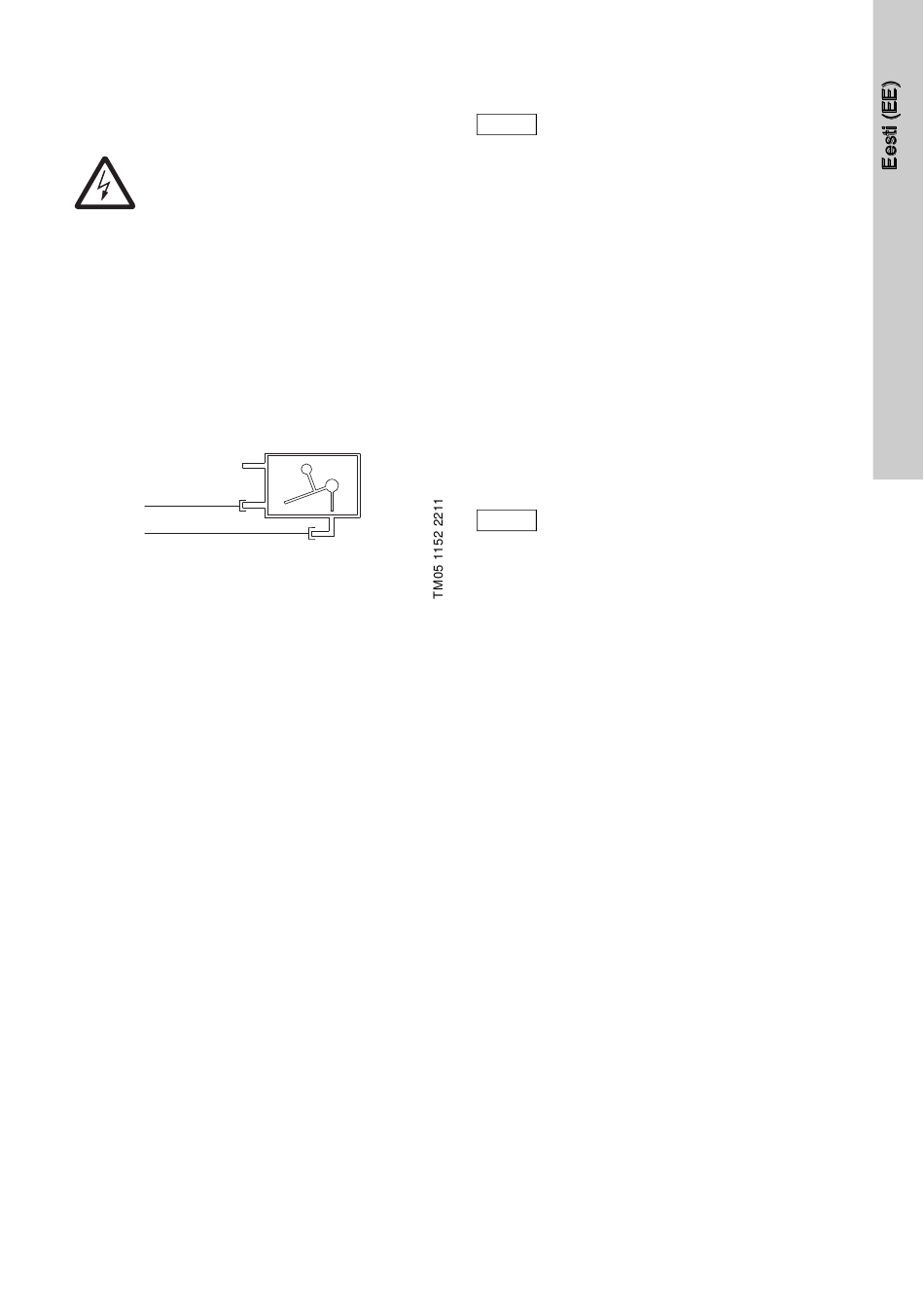

Joonis 1 Juhtmete ühendamise skeem
Alarmijuhet saab ühendada kahel viisil sõltuvalt
seadmest:
• Kondensaadiallika seiskamine
Ülevoolu kaitselüliti saab ühendada klass II
madalpinge vooluringi.
Kondensaadiallika seiskamiseks peavad
ülevoolu kaitselüliti klemmid COM1 ja NO4 olema
järjestikku ühendatud kondensaadiallika
madalpinge termostaadi vooluringi.
• Väline häiresüsteem
Klemme COM1 ja NC2 saab kasutada
madalpinge häireringi sulgemiseks.
Alarmi aktiveerimiseks peavad ülevoolu
kaitselüliti klemmid COM1 ja NC2 olema
järjestikku ühendatud madalpinge häireringi.
2
3 1
1 = COM1
2 = NC2
3 = NO4
8. Kasutuselevõtmine
Käivitage Conlift vastavalt kehtivatele
Märkus
eeskirjadele ja üldtunnustatud headele
tavadele.
1. Veenduge, et kõik voolikud ja ühendused on
kindlalt kinni.
2. Ühendage elektrivarustus.
8.1 Toimimise kontrollimine
Pumba töö
Vajutage manuaalset testnuppu.
Häire
1. Häiretaseme saavutamises veendumiseks
pigistage väljalaskevoolikut (või sulgege
isoleerklapp, kui see on paigaldatud) ja lisage
paaki vett. Ujuklüliti käivitab pumba.
2. Jätkake paaki vee lisamist kuni ülevoolu
kaitselüliti aktiveerub. Kui Conlifti külge pole
ühendatud välist alarmi, võib seda funktsiooni
testida multimeetri abil.
Ülevoolu kaitselüliti peab aktiveeruma
Märkus
enne, kui vesi hakkab Conliftist välja
voolama.
3. Lõpetage vee lisamine paaki ja väljalaskevooliku
pigistamine. Alarm peatub (lüliti avaneb).
Pump jätkab tööd. Peatamistasemeni jõudes
pump peatub.
Pärast funktsiooni kontrolli teostamist lükake
sisselaskevoolik tagasi seadmesse ja laske katla või
õhukonditsioneerimissüsteemi kondensaadil uuesti
paaki voolata.
