Grundfos Conlift1 Montage- Und Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Grundfos Anleitungen
  4. Armaturen
  5. Conlift1
  6. Montage- und betriebsanleitung
Grundfos Conlift1 Montage- Und Betriebsanleitung

Grundfos Conlift1 Montage- Und Betriebsanleitung

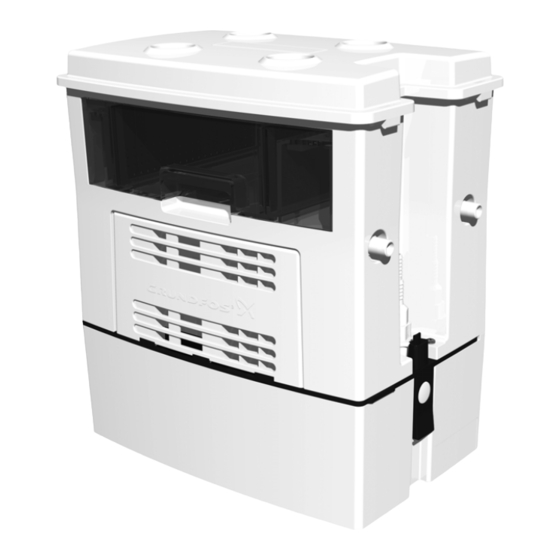

Kondensathebeanlage
Vorschau ausblenden Andere Handbücher für Conlift1:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 29

Quicklinks

GRUNDFOS INSTRUCTIONS
Conlift1, Conlift2 and Conlift2 pH+
Installation and operating instructions

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Grundfos Conlift1

Inhaltszusammenfassung für Grundfos Conlift1

  • Seite 1 GRUNDFOS INSTRUCTIONS Conlift1, Conlift2 and Conlift2 pH+ Installation and operating instructions...
  • Seite 3 Conlift1, Conlift2 and Conlift2 pH+ English (GB) Installation and operating instructions....... . . 5 Български...
  • Seite 4 Conlift1, Conlift2 and Conlift2 pH+ Română (RO) Instrucţiuni de instalare şi utilizare ....... . . 149 Srpski (RS) Uputstvo za instalaciju i rad .

  • Seite 5: Inhaltsverzeichnis

    English (GB) Installation and operating instructions 1. Symbols used in this document Original installation and operating instructions These installation and operating instructions describe Grundfos Conlift. 1.1 Warnings against hazards involving risk of death or personal injury Sections 1-4 give the information necessary to be able to unpack, install and start up the product in a safe way.

  • Seite 6: Other Important Notes

    1.2 Other important notes 3.1.1 Alarm PCB The accessory Alarm PCB incorporates a printed-circuit board (PCB) enabling additional A blue or grey circle with a white graphical functions when the level in the tank reaches the symbol indicates that an action must be alarm level.

  • Seite 7: Starting Up The Product

    4. Starting up the product 3.2.1 Cable to condensate source or external alarm Start up Conlift in accordance with local The electrical connection of a cable with a regulations and accepted codes of good free cable end must be carried out by an practice.

  • Seite 8: Product Introduction

    Conlift is designed for maximum 60 starts per hour. 5.1 Product description S3 (intermittent operation): 30 % according to DIN Grundfos Conlift1is a small, compact lifting station EN 0530 T1. This means that the system is running with a built-in non-return valve.

  • Seite 9: Accessories

    7. Servicing the product 5.6 Accessories The following accessories for Conlift are available Always use original accessories from Grundfos to from your local Grundfos supplier. ensure safe and reliable operation. WARNING Accessory/ Product Description service part number Electric shock Death or serious personal injury...

  • Seite 10: Contaminated Products

    5. If the condensate is running out of the hose, If you request Grundfos to service the product, check and clean the non-return valve. contact Grundfos with details about the liquid before returning the product for service. Otherwise, 6.

  • Seite 11: Fault Finding The Product

    The power supply cable is Repair or replace the cable. This must only be damaged. carried out by an authorised service workshop or by Grundfos. The thermal overload switch has tripped: – The motor is not Clean the cooling slots in the motor cover.

  • Seite 12: Technical Data

    1. Use the public or private waste collection service. See the nameplate. 2. If this is not possible, contact the nearest Input power Grundfos company or service workshop. P1 = 70 W. Input current I = 0.65 A. Alarm connection An external alarm can be connected via the safety overflow switch.

  • Seite 13: Символи В Този Документ

    Този уред може да се използва от деца Настоящите инструкции за монтаж и на 8 и повече години и лица с експлоатация описват Grundfos Conlift. физически, сетивни или умствени Раздели 1-4 дават нужната информация за увреждания или липса на опит и...

  • Seite 14: Други Важни Бележки

    1.2 Други важни бележки 3.1.1 Печатна платка за аларми Предлаганата като аксесоар печатна платка за Син или сив кръг с бял графичен символ аларми Alarm PCB съдържа електронна платка, обозначава, че за избягване на която активира допълнителни функции, когато опасността трябва да се предприеме нивото...

  • Seite 15: Стартиране На Продукта

    4. Стартиране на продукта 3.2.1 Кабел към източник на кондензат или външна аларма Стартирайте Conlift L съгласно местните Електрическото свързване на кабел със разпоредби и общоприетите правила на свободен край трябва да бъде добрата инженерна практика. извършено от оторизиран електротехник. 1.

  • Seite 16: Представяне На Продукта

    Conlift е проектирана за макс. 60 старта на час. 5.1 Описание на продукта S3 (режим на работа с прекъсване): 30 % Grundfos Conlift1 е малка, компактна автоматична съгласно DIN EN 0530 T1. Това означава, че подемна станция с вграден възвратен вентил.

  • Seite 17: Аксесоари

    7. Сервизно обслужване на 5.6 Аксесоари продукта Описаните по-долу аксесоари за Conlift се предлагат от местния доставчик на Grundfos. Винаги използвайте оригинални аксесоари от Grundfos, за да осигурите безопасна и надеждна Аксесоар/ работа. Номер на сервизна Описание продукт част ПРЕДУПРЕЖДЕНИЕ...

  • Seite 18: Замърсени Продукти

    5. Ако кондензатът изтече от маркуча, проверете Ако заявите Grundfos да извърши сервизно и почистете възвратния вентил. обслужване на продукта, свържете се с Grundfos с данни относно работната течност, преди да 6. Натиснете страничните фиксиращи скоби и върнете продукта за сервизно обслужване. В...

  • Seite 19: Откриване На Неизправности В Продукта

    Сменете предпазителя (1 A бавностопяем предпазител). Захранващият кабел е Поправете или сменете кабела. Това повреден. трябва да се извърши само от оторизиран сервиз или от Grundfos. Термичният превключвател за претоварване се е изключил: – Двигателят не е Почистете охлаждащите отвори на капака...

  • Seite 20: Технически Данни

    2. Ако това не е възможно, свържете Входен ток се с найблизкият офис или сервиз на I = 0,65 A. Grundfos. Свързване за аларма Външна аларма може да бъде свързана през предпазния превключвател срещу преливане. Кабелът може да поеме напрежение за...

  • Seite 21: Symboly Použité V Tomto Dokumentu

    1. Symboly použité v tomto Překlad originální anglické verze Tento montážní a provozní návod popisuje čerpací dokumentu stanice Grundfos Conlift. Kapitoly 1-4 poskytují informace požadované 1.1 Varování před nebezpečím zahrnujícím k bezpečnému rozbalení, instalaci a uvedení riziko úmrtí nebo újmy na zdraví...

  • Seite 22: Další Důležité Poznámky

    1.2 Další důležité poznámky 3.1.1 Alarm PCB Příslušenství Alarm PCB obsahuje desku s plošnými spoji (PCB), která umožňuje další přídavné funkce, Modrý nebo šedý kruh s bílým grafickým když hladina v nádrži dosáhne úrovně alarmu. symbolem označuje, že je nutná akce, aby se předešlo nebezpečí.

  • Seite 23: Spouštění Výrobku

    4. Spouštění výrobku 3.2.1 Kabel ke zdroji kondenzátu nebo externímu alarmu Spouštění jednotky Conlift provádějte Elektrické připojení s volným koncem podle místních předpisů a schválených kabelu musí provést odborník s příslušnou osvědčených metod. elektrotechnickou kvalifikací. 1. Zkontrolujte, zda jsou všechny hadice a přípojky Conlift má...

  • Seite 24: Představení Výrobku

    Jednotka Conlift je určena pro max. 60 spuštění za 5.1 Popis výrobku hodinu. Grundfos Conlift1 je malá, kompaktní, automatická S3 (přerušovaný provoz): 30 % podle DIN EN 0530 čerpací stanice s vestavěným zpětným ventilem. T1. To znamená, že systém běží 18 sekund a je zastaven po dobu 42 sekund.

  • Seite 25: Příslušenství

    7. Servis výrobku 5.6 Příslušenství U vašeho místního dodavatele Grundfos je Vždy používejte originální příslušenství od firmy k dispozici následující příslušenství jednotky Conlift. Grundfos pro zajištění bezpečného a spolehlivého provozu. Příslušenství/ Objednací Popis VAROVÁNÍ náhradní díl číslo Úraz elektrickým proudem pH+ Box Kompletní...

  • Seite 26: Kontaminované Výrobky

    škodlivá nebo toxická, bude klasifikován jako zabrání zpětný ventil. kontaminovaný. 5. Pokud kondenzát vytéká z hadice, zkontrolujte Pokud žádáte Grundfos o provedení servisních prací a vyčistěte zpětný ventil. na takovém výrobku, sdělte současně podrobnosti o čerpané kapalině, a to ještě před odesláním 6.

  • Seite 27: Přehled Poruch

    8. Přehled poruch VAROVÁNÍ Úraz elektrickým proudem Smrt nebo závažná újma na zdraví - Před zahájením prací na výrobku vypněte bezpodmínečně přívod napájecího napětí a zajistěte jej proti náhodnému zapnutí. Porucha Příčina Odstranění Čerpadlo Přerušen přívod napájecího Připojte napájecí napětí. nepracuje.

  • Seite 28: Technické Údaje

    P1 = 70 W. 2. Pokud taková organizace ve vaší lokalitě neexistuje, kontaktujte nejbližší pobočku Vstupní proud Grundfos nebo servisní středisko. I = 0,65 A. Připojení alarmu Externí alarm může být připojen přes bezpečnostní spínač přetečení. Maximální napětí použitelné pro řídící kabel je 250 VAC, 2,5 A.

  • Seite 29: Verwendete Symbole

    Dieses Gerät kann von Kindern ab 8 Jah- Diese Montage- und Betriebsanleitung betrifft die ren und darüber, sowie von Personen mit Kondensathebeanlage Conlift von Grundfos. verringerten physischen, sensorischen Die Abschnitte 1-4 enthalten Informationen, die für oder mentalen Fähigkeiten oder Mangel an...

  • Seite 30: Weitere Wichtige Hinweise

    1.2 Weitere wichtige Hinweise 3.1.1 Alarmplatine Die als Zubehör erhältliche Alarmplatine verfügt über Ein blauer oder grauer Kreis mit einem eine Leiterplatine für die Ausführung von Zusatz- weißen grafischen Symbol weist darauf funktionen, wenn der Füllstand im Behälter das hin, dass eine Maßnahme ergriffen werden Alarmniveau erreicht.

  • Seite 31: Kabelverbindung Zur Kondensatquelle Oder Zu Einer Externen Alarmanlage

    4. Inbetriebnahme des Produkts 3.2.1 Kabelverbindung zur Kondensatquelle oder zu einer externen Alarmanlage Die Inbetriebnahme der Conlift muss in Der elektrische Anschluss eines Kabels Übereinstimmung mit den örtlich gelten- mit freiem Kabelende darf nur von einer den Bestimmungen und Vorschriften und Elektrofachkraft ausgeführt werden.

  • Seite 32: Produkteinführung

    Die Conlift ist für max. 60 Anläufe pro Stunde ausge- 5.1 Produktbeschreibung legt. Die Conlift1 von Grundfos ist eine kleine, kompakte Aussetzbetrieb S3: 30 % gemäß DIN EN 0530 T1. Kondensathebeanlage mit integriertem Rückschlag- Das bedeutet, dass die Conlift maximal 18 Sekunden ventil.

  • Seite 33: Zubehör

    7. Servicearbeiten am Produkt 5.6 Zubehör Das folgende Zubehör für die Conlift kann über Ihren Um einen sicheren und zuverlässigen Betrieb zu Grundfos-Händler vor Ort bezogen werden. gewährleisten, verwenden Sie nur Originalersatzteile von Grundfos. Zubehör/ Produkt- Beschreibung WARNUNG Ersatzteil nummer...

  • Seite 34: Kontaminierte Produkte

    Flüssigkeit eingesetzt wurde. Nehmen Sie die die nachfolgend beschriebenen Sollten Sie Grundfos mit der Instandsetzung des Überprüfungen vor, messen Sie den pH-Wert und Produkts beauftragen, müssen Sie Grundfos vor reinigen Sie den Sammelbehälter bei Bedarf.

  • Seite 35: Störungssuche Beim Produkt

    Sicherung 1 A). Das Netzkabel ist beschä- Reparieren Sie das Kabel oder tauschen Sie es digt. aus. Diese Arbeiten müssen von Grundfos oder einer von Grundfos anerkannten Reparaturwerk- statt durchgeführt werden. Der thermische Überlast- schutz hat ausgelöst.

  • Seite 36: Technische Daten

    1. Nutzen Sie die öffentlichen oder privaten Siehe Typenschild. Entsorgungsgesellschaften. Aufnahmeleistung 2. Ist das nicht möglich, wenden Sie sich bitte an P1 = 70 W. eine Grundfos-Niederlassung oder eine von Grundfos anerkannte Servicewerkstatt in Ihrer Eingangsstrom Nähe. I = 0,65 A. Alarmanschluss Über den Überlauf-Schutzschalter kann eine externe...

  • Seite 37: Symboler Brugt I Dette Dokument

    Dansk (DK) Monterings- og driftsinstruktion 1. Symboler brugt i dette dokument Oversættelse af den originale engelske udgave Denne monterings- og driftsinstruktion beskriver Grundfos Conlift. 1.1 Advarsler mod farer hvor der er risiko for død eller personskade Afsnit 1-4 giver de informationer som er nødvendige for at kunne pakke produktet ud, installere det og starte det på...

  • Seite 38: Andre Vigtige Bemærkninger

    1.2 Andre vigtige bemærkninger 3.1.1 Alarmprintplade Alarmprinttilbehøret er udstyret med et printkort (PCB) der muliggør aktivering af ekstra funktioner En blå eller grå cirkel med et hvidt grafisk ved højt væskeniveau i beholderen. symbol viser at en handling skal foretages. Kontakten på...

  • Seite 39: Idriftsætning Af Produktet

    4. Idriftsætning af produktet 3.2.1 Kabel til kondensatkilde eller ekstern alarm Eltilslutning af kablet med fri kabelende Sæt Conlift i drift i henhold til lokale for- skal foretages af en autoriseret elektriker. skrifter og gængs praksis. Conlift har en sikkerhedsoverløbsafbryder som kan 1.

  • Seite 40: Produktintroduktion

    Conlift er konstrueret til maksimum 60 starter i timen. 5.1 Produktbeskrivelse S3 (intermitterende drift): 30 % iht. DIN EN 0530 T1. Grundfos Conlift1 er et lille og kompakt beholderan- Det betyder at anlægget kører i 18 sekunder og er læg med indbygget kontraventil.

  • Seite 41: Tilbehør

    7. Service af produktet 5.6 Tilbehør Følgende tilbehør til Conlift kan fås hos din lokale Brug altid originalt tilbehør fra Grundfos for at sikre Grundfos-leverandør. sikker og pålidelig drift. ADVARSEL Tilbehør/ser- Produkt- Beskrivelse vicedel nummer Elektrisk stød Død eller alvorlig personskade...

  • Seite 42: Forurenede Produkter

    5. Kontrollér og rengør kontraventilen, hvis konden- satet løber ud af slangen. Hvis du anmoder Grundfos om at udføre service på produktet, skal du kontakte Grundfos med oplysnin- 6. Tryk på snaplåsene i siden, og løft motorholderen ger om mediet før du returnerer produktet til service.

  • Seite 43: Fejlfinding På Produktet

    En sikring er sprunget. Udskift sikringen (1 A træg sikring). Strømforsyningskablet er Reparér eller udskift kablet. Dette skal udføres beskadiget. af Grundfos eller et serviceværksted som er godkendt af Grundfos. Termoafbryderen er udkob- let: – Motoren er ikke tilstrække- Rengør kølerillerne i motordækslet.

  • Seite 44: Tekniske Data

    1. Brug de offentlige eller godkendte, private Se typeskiltet. renovationsordninger. Indgangseffekt 2. Hvis det ikke er muligt, kontakt nærmeste P1 = 70 W. Grundfos-selskab eller -serviceværksted. Indgangsstrøm I = 0,65 A. Alarmtilslutning En ekstern alarm kan tilsluttes via sikkerhedsover- løbsafbryderen.

  • Seite 45: Selles Dokumendis Kasutatavad Sümbolid

    Eesti (EE) Paigaldus- ja kasutusjuhend 1. Selles dokumendis kasutatavad Tõlge ingliskeelsest originaalist Selles paigaldus- ja kasutusjuhendis kirjeldatakse sümbolid Grundfos Conlift pumpasid. Osades 1-4 on toodud vajalik informatsioon toote 1.1 Hoiatused seoses ohtudega surma või ohutu lahtipakkimise, paigaldamise ja käivitamise kehavigastuste eest kohta.

  • Seite 46: Muud Tähtsad Märkused

    1.2 Muud tähtsad märkused 3.1.1 Alarm PCB Tarvikusse Alarm PCB on sisse ehitatud trükkplaat (PCB), mis võimaldab lisafunktsioone, kui paagitase Sinine või hall ring koos valge graafilise jõuab häiretasemeni. sümboliga näitab, et teatud meetmed tuleb kasutusele võtta vältimaks ohtu. Trükiplaadil (PCB) oleva kontakti saab seadistada kahte asendisse: Punane või hall ring koos diagonaalse Positsioon 1: Pump töötab ja kostub helialarm.

  • Seite 47: Pumba Käivitamine

    4. Pumba käivitamine 3.2.1 Kaabel kondensaadiallikasse või välisesse alarmi Käivitage Conlift vastavalt kehtivatele eeskirjadele ja üldtunnustatud headele Vaba juhtmeotsaga toitekaabli peab tavadele. paigaldama volitatud elektrik. 1. Veenduge, et kõik voolikud ja ühendused on Conliftil on ülevoolu kaitselüliti, mida saab ühendada kindlalt kinni.

  • Seite 48: Toote Tutvustus

    5.3 Kasutusrežiim Conlift on ette nähtud maksimaalselt 60 käivituseks 5.1 Toote kirjeldus tunnis. Grundfos Conlift1 on väike, kompaktne tõsteseade S3 (perioodiline töötamine): 30 % vastavalt sisseehitatud tagasilöögiklapiga. standardile DIN EN 0530 T1. See tähendab, et süsteem töötab 18 sekundit ja seisab 42 sekundit.

  • Seite 49: Lisavarustus

    7. Toote hooldamine 5.6 Lisavarustus Järgnevad tarvikud on Conlifti jaoks saadaval Ohutuks ja usaldusväärseks käitamiseks kasutage kohalikult Grundfosi tarnijalt. alati Grundfosi originaaltarvikuid. HOIATUS Tarvik/ Toote- Nimetus varuosa number Elektrilöök Surm või tõsised vigastused pH+ Box Täielik 97936176 - Enne tootega mis tahes tööde neutraliseerimisüksus alustamist veenduge, et elektritoide on koos...

  • Seite 50: Saastunud Pumbad

    7.2.1 Conlift1 ja alarmi trükkplaat 7.3 Saastunud pumbad Vt jooniseid leheküljel 229. Kui Conlifti on kasutatud mürgiste või muude Kontrollige järgnevat ja vajadusel puhastage tervisele kahjulike vedelike pumpamiseks, loetakse kogumispaaki: pump saastunuks. 1. Ühendage vooluallikas lahti. ETTEVAATUST 2. Katkestage kondensaadi voolamine katlast või Bioloogiline oht muust seadmest või katkestage kondensaadi...

  • Seite 51: Toote Rikkeotsing

    Elektritoide puudub. Ühendage elektrivarustus. Kaitse on läbi põlenud. Vahetage kaitse (1 A inertkaitse). Toitejuhe on kahjustatud. Parandage või asendage kaabel. Seda võib teha ainult volitatud hooldustöökoda või Grundfos. Termo-ülekoormuslüliti on rakendunud. – - Mootor pole piisavalt Puhastage jahutuspilud mootorikattes. jahtunud.

  • Seite 52: Tehnilised Andmed

    9. Tehnilised andmed 10. Utiliseerimine Käesolev toode või selle osad tuleb utiliseerida Toitepinge keskkonnasõbralikul viisil: 1 x 230 VAC - 6 %/+ 6 %, 50 Hz, PE. 1. Kasutage kohaliku avaliku või erasektori Vaadake andmesilti. jäätmekogumisteenust. Sisendvõimsus 2. Kui see pole võimalik, võtke ühendust lähima P1 = 70 W.
  • Seite 53 Estas instrucciones de instalación y funcionamiento a partir de 8 años y personas parcialmente describen las estaciones elevadoras Conlift de incapacitadas física, sensorial o mental- Grundfos. mente, o bien carentes de experiencia y Las secciones 1-4 proporcionan la información nece- conocimientos, siempre que permanez-...

  • Seite 54: Otras Notas Importantes

    1.2 Otras notas importantes 3.1.1 Alarm PCB El accesorio Alarm PCB incorpora una placa de cir- Un círculo de color azul o gris con un cuito impreso (PCB) capaz de desempeñar funcio- signo de admiración en su interior indica nes adicionales cuando el nivel del depósito alcanza que es preciso poner en práctica una el nivel de alarma.

  • Seite 55: Puesta En Marcha Del Producto

    4. Puesta en marcha del producto 3.2.1 Cable a la fuente de condensado o a una alarma externa La estación elevadora Conlift debe La conexión eléctrica de un cable de ali- ponerse en marcha de acuerdo con la nor- mentación con extremo libre debe ser lle- mativa local y los códigos aceptados de vada a cabo por un electricista autorizado.

  • Seite 56: Presentación Del Producto

    La estación elevadora Conlift está diseñada para un 5.1 Descripción del producto máximo de 60 arranques por hora. La estación elevadora Conlift1 de Grundfos incor- S3 (funcionamiento intermitente): 30 %, según la pora una válvula de retención y se caracteriza por norma DIN EN 0530 T1.

  • Seite 57: Accesorios

    7. Inspección del producto 5.6 Accesorios Su distribuidor de Grundfos pone a su disposición Use siempre accesorios originales fabricados por los siguientes accesorios para la estación elevadora Grundfos para asegurar un funcionamiento fiable y Conlift. seguro. ADVERTENCIA Accesorio/ Descripción Referencia repuesto Descarga eléctrica...

  • Seite 58: Productos Contaminados

    El condensado contenido en la manguera no sal- la salud o tóxicos. drá fuera gracias a la válvula de retención. Si se solicita a Grundfos la inspección del producto, 5. Si el condensado sale fuera de la manguera, deberán proporcionarse los detalles relacionados compruebe y limpie la válvula de retención.

  • Seite 59: Localización De Averías Del Producto

    Sustituya el fusible (acción retardada, 1 A). El cable de alimentación Repare o sustituya el cable. Dicha tarea debe está dañado. ser llevada a cabo por Grundfos o un taller auto- rizado. El interruptor de sobre- carga térmica se ha dispa- rado: –...

  • Seite 60: Datos Técnicos

    Potencia de entrada de recogida de residuos. P1 = 70 W. 2. Si esto no es posible, contacte con la compañía o servicio técnico Grundfos más cercano. Corriente de entrada I = 0,65 A. Conexión de alarma Puede conectarse una alarma externa mediante el interruptor de desbordamiento de seguridad.

  • Seite 61: Tässä Dokumentissa Käytetyt Symbolit

    Suomi (FI) Asennus- ja käyttöohjeet 1. Tässä dokumentissa käytetyt Alkuperäisen englanninkielisen version käännös Nämä asennus- ja käyttöohjeet koskevat Grundfosin symbolit Conlift-pumppaamoja. Kohdissa 1-4 kerrotaan kaikki laitteen pakkauksen 1.1 Varoitukset vaaroista, joihin liittyy avaamisessa sekä turvallisessa asennuksessa ja hengenvaara tai loukkaantumisvaara käyttöönotossa tarvittavat tiedot.

  • Seite 62: Muut Tärkeät Merkinnät

    1.2 Muut tärkeät merkinnät 3.1.1 Hälytyskortti Lisävarusteena saatava hälytyskortti sisältää piirikor- Sininen tai harmaa ympyrä, jonka sisällä tin (PCB), joka mahdollistaa lisätoimintoja säiliön on graafinen symboli tarkoittaa sitä, että pinnankorkeuden kohotessa hälytystasolle. vaaratilanne on estettävä jollain toimenpi- Piirikortin kytkin voidaan asettaa kahteen asentoon: teellä.

  • Seite 63: Käyttöönotto

    4. Käyttöönotto 3.2.1 Kaapeli kondenssiveden lähteeseen tai ulkoiseen hälytykseen Suorita Conliftin käyttöönotto paikallisten Vain pätevä sähköasentaja saa kytkeä määräysten ja hyväksyttyjen käytäntöjen vapaalla kaapelinpäällä varustetun kaape- mukaisesti. lin. 1. Tarkasta, että kaikki letkut ja liitännät ovat tiu- Conliftissä on ylivuotosuojakytkin, joka voidaan kyt- kalla.

  • Seite 64: Esittely

    5.3 Käyttötapa Conlift on suunniteltu enintään 60 käynnistykselle 5.1 Kuvaus tunnissa. Grundfos Conlift1 on kompaktinkokoinen pump- S3 (jaksottainen käyttö): 30 % standardin DIN EN paamo, jossa on sisäänrakennettu takaiskuventtiili. 0530 T1 mukaisesti. Se tarkoittaa, että järjestelmä käy 18 sekuntia ja on pysähdyksissä 42 sekuntia.

  • Seite 65: Lisävarusteet

    7. Huolto 5.6 Lisävarusteet Conliftiin on saatavana seuraavia lisävarusteita ja Käytä vain Grundfosin alkuperäisiä varaosia, jotta tarvikkeita paikalliselta Grundfos-jälleenmyyjältä. laite toimii luotettavasti ja käyttö on turvallista. VAROITUS Lisävaruste/ Tuote- Kuvaus huolto-osa numero Sähköisku Kuolema tai vakava loukkaantuminen pH+ Box Neutralointiyksikkö,...

  • Seite 66: Saastuneet Laitteet

    7.2.1 Conlift1 ja hälytyspiirikortti 7.3 Saastuneet laitteet Katso kuvat sivulla 229. Jos Conlift-pumppua on käytetty nesteellä, joka on Tee seuraavat tarkastukset ja puhdista keruusäiliö terveydelle haitallista tai myrkyllistä, se luokitellaan tarvittaessa. saastuneeksi. 1. Katkaise virta. HUOMIO 2. Sulje kondenssiveden tulo kattilasta tai muusta Biologinen vaara laitteesta tai estä...

  • Seite 67: Laitteen Vianetsintä

    Katkos sähkönsyötössä. Kytke pumppu sähkövirtaan. Sulake on palanut. Vaihda sulake (1 A hidas). Virtakaapeli vaurioitunut. Korjaa tai vaihda kaapeli. Työn saa suorittaa vain valtuutettu huoltoliike tai Grundfos. Lämpösuojakytkin on lauen- nut: – Moottorin jäähdytys ei ole Puhdista moottorin jäähdytysaukot. riittävä.

  • Seite 68: Tekniset Tiedot

    1 x 230 VAC - 6 %/+ 6 %, 50 Hz, PE. 1. Käytä yleisiä tai yksityisiä jätekeräilyn palveluja. Varmista tiedot tyyppikilvestä. 2. Ellei tämä ole mahdollista, ota yhteys lähimpään Ottoteho Grundfos-yhtiöön tai -huoltoliikkeeseen. P1 = 70 W. Tulovirta I = 0,65 A. Hälytysliitäntä...

  • Seite 69: Symboles Utilisés Dans Cette Notice

    Cet appareil peut être utilisé par des Cette notice d'installation et de fonctionnement décrit enfants âgés d'au moins 8 ans et par des les stations de relevage Grundfos Conlift. personnes ayant des capacités physiques, Les paragraphes 1 à 4 fournissent les informations sensorielles ou mentales réduites ou...

  • Seite 70: Autres Remarques Importantes

    1.2 Autres remarques importantes 3.1.1 Carte de circuit imprimé de l'alarme L'accessoire de carte de circuit imprimé de l'alarme comporte une carte de circuit imprimé activant des Un cercle bleu ou gris autour d'un picto- fonctions additionnelles lorsque le niveau du réser- gramme blanc indique qu'il faut agir.

  • Seite 71: Démarrage

    4. Démarrage 3.2.1 Câble jusqu'à la source de condensats ou alarme externe Démarrer la station Conlift conformément Le branchement électrique d'un câble à la réglementation locale et aux règles de d'alimentation avec extrémité libre doit bonnes pratiques. être réalisé par un électricien agréé conformément aux réglementations 1.

  • Seite 72: Présentation Du Produit

    La station Conlift est conçue pour 60 démarrages 5.1 Description maxi par heure. Grundfos Conlift1 est une petite station de relevage S3 (fonctionnement intermittent) : 30 % conformé- automatique, compacte avec clapet anti-retour inté- ment à la norme DIN EN 0530 T1. Cela signifie que gré.

  • Seite 73: Accessoires

    7. Maintenance 5.6 Accessoires Les accessoires suivants pour la station Conlift sont Pour assurer un fonctionnement sécurisé et fiable, disponibles auprès de votre distributeur Grundfos toujours utiliser des pièces détachées d'origine local. Grundfos. AVERTISSEMENT Accessoire/ Code pièce Description Choc électrique article détachée...

  • Seite 74: Produits Contaminés

    7.2.1 Conlift1 et carte de circuit imprimé de 7.3 Produits contaminés l'alarme Si une pompe Conlift a été utilisée avec un liquide Voir illustrations, page 229. toxique, elle est considérée comme contaminée. Effectuer les contrôles suivants et nettoyer le réser- PRÉCAUTIONS...

  • Seite 75: Dépannage

    Changer le fusible (fusible 1 A). Le câble d'alimentation est Réparer ou changer le câble. Ce travail doit uni- endommagé. quement être effectué par Grundfos ou un atelier de réparation agréé. Le thermorupteur s'est déclenché : – Le moteur n'a pas suffi- Nettoyer les fentes de refroidissement et le car- samment refroidi.

  • Seite 76: Caractéristiques Techniques

    Voir plaque signalétique. des déchets. Puissance 2. Si ce n'est pas possible, envoyer ce produit à P1 = 70 W. Grundfos ou au réparateur agréé Grundfos le plus proche. Intensité I = 0,65 A. Connexion de l'alarme Une alarme externe peut être connectée via le cap- teur de trop-plein.
  • Seite 77 Αυτή η συσκευή μπορεί να χρησιμοποιηθεί Οι παρούσες οδηγίες εγκατάστασης και λειτουργίας από παιδιά ηλικίας 8 ετών και πάνω και αφορούν τις αντλίες Conlift της Grundfos. από άτομα με μειωμένες σωματικές, Τα κεφάλαια 1-4 περιέχουν τις πληροφορίες που αισθητηριακές ή πνευματικές ικανότητες ή...

  • Seite 78: Άλλες Σημαντικές Σημειώσεις

    1.2 Άλλες σημαντικές σημειώσεις 3.1.1 PCB Συναγερμού Ο πρόσθετος εξοπλισμός PCB Συναγερμού ενσωματώνει ένα τυπωμένο κύκλωμα (PCB) που Ένας μπλε ή γκρι κύκλος με ένα λευκό καθιστά εφικτές πρόσθετες λειτουργίες όταν η σύμβολο υποδεικνύει την ανάγκη λήψης στάθμη μέσα στο δοχείο φτάσει στη στάθμη μιας...

  • Seite 79: Εκκίνηση Του Προϊόντος

    4. Εκκίνηση του προϊόντος 3.2.1 Καλώδιο προς πηγή συμπυκνώματος ή εξωτερικό συναγερμό Εκκινήστε την Conlift σύμφωνα με τους Η ηλεκτρική σύνδεση ενός καλωδίου με τοπικούς κανονισμούς και τους ελεύθερο άκρο καλωδίου πρέπει να αποδεκτούς κανόνες ορθής πρακτικής. πραγματοποιείται από εξουσιοδοτημένο ηλεκτρολόγο.

  • Seite 80: Παρουσίαση Προϊόντος

    H Conlift είναι σχεδιασμένη για μέγιστο αριθμό 60 5.1 Περιγραφή προϊόντος εκκινήσεων την ώρα. Η Grundfos Conlift1 είναι μία μικρή, συμπαγής S3 (διακεκομμένη λειτουργία): 30 % κατά DIN EN μονάδα ανύψωσης με ενσωματωμένη βαλβίδα 0530 T1. Αυτό σημαίνει πως το σύστημα λειτουργεί...

  • Seite 81: Πρόσθετος Εξοπλισμός

    7. Σέρβις του προϊόντος 5.6 Πρόσθετος εξοπλισμός Ο παρακάτω πρόσθετος εξοπλισμός για την Conlift Χρησιμοποιείτε πάντα αυθεντικό πρόσθετο διατίθεται από τον τοπικό σας προμηθευτή της εξοπλισμό από την Grundfos για να εξασφαλίσετε Grundfos. μία ασφαλή και αξιόπιστη λειτουργία. ΠΡΟΕΙ∆ΟΠΟΊΗΣΗ Πρόσθετος...

  • Seite 82: Μολυσμένα Προϊόντα

    εξέλθει λόγω της βαλβίδας αντεπιστροφής. για την υγεία ή τοξικό. 5. Εάν το συμπύκνωμα αρχίσει να εξέρχεται από Εάν ζητήσετε από την Grundfos να πραγματοποιήσει τον εύκαμπτο σωλήνα, ελέγξτε και καθαρίστε τη σέρβις στο προϊόν, δώστε στη Grundfos λεπτομερείς βαλβίδα αντεπιστροφής.

  • Seite 83: Ανεύρεση Βλαβών Του Προϊόντος

    Επιδιορθώστε ή αντικαταστήστε το καλώδιο. ρεύματος φέρει βλάβες. Αυτή η εργασία πρέπει να διεξάγεται μόνο από ένα εξουσιοδοτημένο συνεργείο ή από την Grundfos. Ο θερμικός διακόπτης υπερφόρτωσης διέκοψε: – Ο κινητήρας δεν έχει Καθαρίστε τις εγκοπές ψύξης στο καπάκι του...

  • Seite 84: Τεχνικά Δεδομένα

    1. Χρησιμοποιήστε την τοπική δημόσια ή ιδιωτική Ισχύς εισόδου υπηρεσία συλλογής αποβλήτων. P1 = 70 W. 2. Αν αυτό δεν είναι δυνατό, επικοινωνήστε με την πλησιέστερη εταιρεία Grundfos ή συνεργείο Ρεύμα εισόδου επισκευών. I = 0,65 A. Σύνδεση συναγερμού Ένας εξωτερικός συναγερμός μπορεί να συνδεθεί...

  • Seite 85: Simboli Korišteni U Ovom Dokumentu

    Hrvatski (HR) Montažne i pogonske upute 1. Simboli korišteni u ovom Prijevod originalne engleske verzije Ove montažne i pogonske upute opisuju Grundfos dokumentu Conlift. Odjeljci 1-4 donose informacije potrebne kako bi 1.1 Upozorenja o opasnostima koje otpakirali, ugradili i pokrenuli proizvod na siguran uključuju opasnost od smrti ili ozljede...

  • Seite 86: Druge Važne Napomene

    1.2 Druge važne napomene 3.1.1 PCB alarm Dodatni PCN alarm sadrži elektroničku pločicu (PCB) omogućujući dodatne funkcije kada razina u Plavi ili sivi krug sa bijelim simbolom spremniku dosegne razinu alarma. označava da se mora poduzeti radnja da bi se izbjegla opasnost. Kontakt na PCB se može podesiti na dva položaja: Položaj 1: Crpka je pokrenuta i generira se zvučni Crveni ili sivi krug s dijagonalnom...

  • Seite 87: Pokretanje Proizvoda

    4. Pokretanje proizvoda 3.2.1 Kabel za izvor kondenzata ili eksterni alarm Električni spoj opskrbnog kabela sa Startanje Conlift mora biti u skladu s slobodnim krajem mora biti spojen od lokalnim zakonima i prihvaćenim pravilima strane ovlaštenog električara. prakse. Conlift ima sigurnosnu preljevnu sklopku koja može 1.

  • Seite 88: Predstavljanje Proizvoda

    Conlift je dizajniran za maksimalno 60 startanja po 5.1 Opis proizvoda satu. Grundfos Conlift1je mali, kompaktni precrpni uređaj S3 (rad s prekidima): 30 % sukladno DIN EN 0530 s ugrađenim protupovratnim ventilom. T1. To znači da sustav radi 18 sekundi i da je zaustavljen 42 sekunde.

  • Seite 89: Dodatna Oprema

    7. Servisiranje proizvoda 5.6 Dodatna oprema Sljedeća dodatna oprema za Conlift dostupna je kod Kako bi osigurali siguran i pouzdan rad, uvijek vašeg lokalnog Grundfos dobavljača. koristite originalne dijelove iz Grundfosa. UPOZORENJE Dodatna Broj oprema/ Opis Električni udar proizvoda servisni dio Smrt ili teška ozljeda...

  • Seite 90: Kontaminirani Proizvodi

    5. Ako kondenzat curi iz crijeva, provjerite i očistite proizvoda, Grundfosu je potrebno dostaviti nepovratni ventil. pojedinosti o dizanoj tekućini prije slanja proizvoda na servis. U suprotnom Grundfos može odbiti 6. Pritisnite bočne hvataljke i podignite potporu servisiranje proivoda. motora. Postavite ga u uspravni položaj.

  • Seite 91: Otkrivanje Smetnji Na Proizvodu

    Izmijenite osigurač (1 A tromi osigurač). Kabel za napajanje je Popravite ili izmijenite kabel. To mora izvesti oštećen. samo ovlašteni servis ili Grundfos. Toplinska sklopka je izbacila: – - Motor se nije dovoljno Očistite otvore za hlađenje na poklopcu motora.

  • Seite 92: Tehničke Podatke

    9. tehničke podatke 10. Zbrinjavanje Ovaj se proizvod, a isto vrijedi i za njegove dijelove, Napon napajanja mora zbrinuti sukladno čuvanju okoliša: 1 x 230 VAC - 6 %/+ 6 %, 50 Hz, PE. 1. U tu svrhu rabiti lokalne javne ili privatne tvrtke Pogledajte natpisnu pločicu.

  • Seite 93: A Dokumentumban Alkalmazott Jelölések

    Magyar (HU) Telepítési és üzemeltetési utasítás Az eredeti angol változat fordítása Ezt a készüléket használhatják 8 éves, Ez a telepítési és üzemeltetési utasítás a Grundfos vagy ennél idősebb gyermekek, valamint Conlift szivattyúkra vonatkozik. korlátozott fizikai, érzékelési vagy mentális Az 1-4. részekben találhatók meg a termék képességekkel rendelkező...

  • Seite 94: További Fontos Megjegyzések

    1.2 További fontos megjegyzések 3.1.1 Riasztási NYÁK A tartozék Riasztási NYÁK egy nyomtatott áramkört (NYÁK) foglal magába, ami további funkciókat Kék vagy szürke kör, benne fehér grafikus kapcsol be, amikor a tartályban a szint eléri jel jelzi, hogy cselekedni kell a veszély a riasztási szintet.

  • Seite 95: A Termék Beüzemelése

    4. A termék beüzemelése 3.2.1 Riasztókábel a kondenzátum forrásához vagy a külső hibajelzés felé A Conlift telepítése során vegye A szabad kábelvégű kábel elektromos figyelembe a helyi előírásokat és a bevált csatlakoztatását csak szakképzett gyakorlatokat. villanyszerelő végezheti. 1. Ellenőrizze az összes cső és csőcsatlakozás A Conlift berendezés el van látva biztonsági tömítettségét.

  • Seite 96: Termékismertető

    A Conlift óránkénti indítási száma nem lehet több 5.1 Termékleírás mint 60 indítás. A Grundfos Conlift1 egy kicsi, kompakt átemelő S3 (szakaszos üzem): 30 % a DIN EN 0530 T1 berendezés, beépített visszacsapó szeleppel. szabvány szerint. Ez azt jelenti, hogy a rendszer 18 másodpercig üzemel, majd 42 másodpercig áll.

  • Seite 97: Tartozékok

    7. A termék szervizelése 5.6 Tartozékok A Conlift berendezéshez a helyi Grundfos Mindig eredeti Grundfos alkatrészeket használjon kereskedőknél a következő tartozékok kaphatók. a biztonságos és megbízható működés érdekében. FIGYELMEZTETÉS Tartozék / Leírás Cikkszám pótalkatrész Áramütés Halálos vagy súlyos személyi sérülés pH+ Box Komplett semlegesítő...

  • Seite 98: Szennyezett Termékek

    7.2.1 Conlift1 és Riasztási NYÁK 7.3 Szennyezett termékek Lásd az illusztrációkat a 229. oldalon. Ha egy Conlift berendezést egészségre ártalmas Végezze el a következő ellenőrzéseket és tisztítsa ki vagy mérgező folyadék szállítására használtak, a gyűjtőtartályt, ha szükséges: akkor az szennyezettnek minősül.

  • Seite 99: Hibakeresés

    Cserélje ki a biztosítót (1 A-es, lassú kioldású biztosító). A tápkábel megsérült. Javítsa meg vagy cserélje ki a kábelt. Ezt kizárólag a Grundfos vagy az általa erre feljogosított szervizműhely végezheti. A hővédelem lekapcsolt: – A motor hűtése nem Tisztítsa meg a motorfedél hűtőnyílásait.

  • Seite 100: Műszaki Adatok

    Lásd az adattáblát. 1. Vegyük igénybe a helyi hulladékgyűjtő vállalat Felvett teljesítmény szolgáltatását. P1 = 70 W. 2. Ha ez nem lehetséges, konzultáljon a legközelebbi Grundfos vállalattal vagy Áramfelvétel szervizzel. I = 0,65 A. Hibajel bekötés A külső hibajelzés a biztonsági túlfolyáskapcsolóhoz csatlakoztatható.

  • Seite 101: Simboli Presenti In Questo Documento

    Questo prodotto può essere utilizzato da Le presenti istruzioni di installazione e funziona- bambini di almeno 8 anni e da persone con mento descrivono il modello Conlift Grundfos. ridotte capacità fisiche, sensoriali o men- Le sezioni 1-4 forniscono le informazioni necessarie...

  • Seite 102: Altre Note Importanti

    1.2 Altre note importanti 3.1.1 Scheda allarme L'accessorio scheda allarme incorpora una scheda (PCB) che realizza funzioni supplementari quando Un cerchio blu o grigio con un simbolo gra- viene raggiunto il livello di allarme nel serbatoio. fico bianco indica che deve essere intra- presa un'azione per evitare un rischio.

  • Seite 103: Avviamento Del Prodotto

    4. Avviamento del prodotto 3.2.1 Cavo alla fonte di condensa o allarme esterno Avviare Conlift nel rispetto delle disposi- Il collegamento elettrico di un cavo con zioni locali e della pratica della regola un'estremità senza spina deve essere d’arte. effettuato da un elettricista autorizzato. 1.

  • Seite 104: Presentazione Del Prodotto

    Conlift è progettato per max. 60 avviamenti orari. 5.1 Descrizione del prodotto S3 (funzionamento intermittente): 30 % come da Grundfos Conlift1 è una stazione di sollevamento norme DIN EN 0530 T1. Questo significa che il piccola e compatta con una valvola di non ritorno sistema funziona per 18 secondi e rimane fermo per integrata.

  • Seite 105: Accessori

    7. Assistenza del prodotto 5.6 Accessori I seguenti accessori per Conlift sono disponibili Utilizzare sempre accessori originali Grundfos per presso il distributore Grundfos locale. assicurare un funzionamento sicuro e affidabile. AVVERTENZA Accessorio/ Codice Descrizione ricambio prodotto Scossa elettrica Morte o gravi lesioni personali pH+ Box Unità...

  • Seite 106: Prodotti Contaminati

    5. Se la condensa fuoriesce dal tubo, controllare e pulire la valvola di non ritorno. Se si richiede a Grundfos di riparare il prodotto, con- tattare l'azienda per comunicare i dettagli sul liquido 6. Premere i fermi laterali e sollevare il supporto pompato prima di spedire il prodotto per la ripara- motore.

  • Seite 107: Ricerca Di Guasti Nel Prodotto

    Sostituire il fusibile (fusibile da 1 A ad azione lenta). Il cavo di alimentazione è Riparare o sostituire il cavo. Questo intervento danneggiato. deve essere effettuato soltanto da Grundfos o da un'officina autorizzata. L'interruttore termico di sovraccarico è intervenuto. – Il motore non è sufficiente- Pulire le fessure di raffreddamento nel coperchio mente raffreddato.

  • Seite 108: Dati Tecnici

    Vedi targhetta di identificazione. di raccolta dei rifiuti. Potenza assorbita 2. Nel caso in cui non fosse possibile, contattare P1 = 70 W. Grundfos o l'officina di assistenza autorizzata più vicina. Corrente in ingresso I = 0,65 A. Collegamento allarme Un allarme esterno può...

  • Seite 109: Dokumente Naudojami Simboliai

    Lietuviškai (LT) Įrengimo ir naudojimo instrukcija 1. Dokumente naudojami simboliai Originalios angliškos versijos vertimas Šioje įrengimo ir naudojimo instrukcijoje aprašytas "Grundfos Conlift". 1.1 Įspėjimai apie pavojus, apimančius mirties ar sunkaus kūno sužalojimo 1-4 skyriuose pateikta informacija apie saugų produkto išpakavimą, įrengimą ir paleidimą.

  • Seite 110: Kitos Svarbios Pastabos

    1.2 Kitos svarbios pastabos 3.1.1 Aliarmo plokštė Papildoma aliarmo elektronikos plokštė gali atlikti papildomas funkcijas, kai skystis bake pasiekia Mėlynas arba pilkas skritulys su baltu aliarmo lygį. simboliu nurodo, jog reikia atlikti veiksmą, kad būtų išvengta pavojaus. Ant elektronikos plokštės esantis kontaktas gali būti nustatytas į...

  • Seite 111: Produkto Paleidimas

    4. Produkto paleidimas 3.2.1 Kabelis į kondensato šaltinį arba išorinį aliarmo prietaisą Paleidžiant "Conlift" reikia laikytis vietinių reikalavimų ir visuotinai priimtų geros Kabelį su laisvu galu turi prijungti praktikos taisyklių. kvalifikuotas elektrikas. 1. Patikrinkite visų žarnų ir jungčių sandarumą. "Conlift" turi apsaugos nuo persipildymo jungiklį, 2.

  • Seite 112: Supažindinimas Su Produktu

    "Conlift" gali būti paleidžiamas maks. 60 kartų per 5.1 Produkto aprašymas valandą. "Grundfos Conlift" - tai mažas, kompaktiškas S3 (darbas su pertraukomis): 30 % pagal DIN EN išsiurbimo įrenginys su integruotu atbuliniu vožtuvu. 0530 T1. Tai reiškia, kad sistema 18 sekundžių dirba ir 42 sekundes yra sustabdyta.

  • Seite 113: Priedai

    7. Produkto techninė priežiūra 5.6 Priedai Iš vietinio "Grundfos" tiekėjo galima įsigyti šiuos Kad įrenginys veiktų saugiai ir patikimai, visada "Conlift" priedus. naudokite originalias "Grundfos" dalis. ĮSPĖJIMAS Priedas / Produkto atsarginė Aprašymas Elektros smūgis numeris dalis Mirtis arba sunkus kūno sužalojimas - Prieš...

  • Seite 114: Užteršti Produktai

    5. Jei kondensatas iš žarnos teka, patikrinkite ir Jei į "Grundfos" kreipiamasi dėl tokio produkto išvalykite atbulinį vožtuvą. remonto, prieš pristatant produktą remontui, reikia pateikti duomenis apie skysčius. Jei duomenys 6.

  • Seite 115: Produkto Sutrikimų Diagnostika

    Įjunkite elektros maitinimą. Perdegęs saugiklis. Pakeiskite saugiklį (1 A lėtai perdegantis saugiklis). Pažeistas maitinimo kabelis. Sutaisykite arba pakeiskite kabelį. Tai turi atlikti tik įgaliotos remonto dirbtuvės arba "Grundfos". Suveikė termorelė: – Variklis nepakankamai Išvalykite variklio gaubto aušinimo plyšius. aušinamas. – Siurblyje yra nuosėdų.

  • Seite 116: Techniniai Duomenys

    1 x 230 V kintama - 6 %/+ 6 %, 50 Hz, PE. 1. Naudokitės valstybinės arba privačios atliekų Žr. vardinę plokštelę. surinkimo tarnybos paslaugomis. Naudojama galia 2. Jei tai neįmanoma, kreipkitės į GRUNDFOS P1 = 70 W. bendrovę arba GRUNDFOS remonto dirbtuves. Naudojama srovė I = 0,65 A.

  • Seite 117: Šajā Dokumentā Lietotie Simboli

    Latviešu (LV) Uzstādīšanas un ekspluatācijas instrukcija 1. Šajā dokumentā lietotie simboli Oriģinālās angļu valodas versijas tulkojums Šajā uzstādīšanas un ekspluatācijas instrukcijā aprakstīts GRUNDFOS Conlift. 1.1 Brīdinājumi par bīstamību, tai skaitā nāves vai miesas bojājumu risku No 1. līdz 4. sadaļai sniegta informācija, kas nepieciešama drošai produkta izpakošanai,...

  • Seite 118: Cita Svarīga Informācija

    1.2 Cita svarīga informācija 3.1.1 Trauksmes drukātās shēmas plate Papildu trauksmes drukātās shēmas plate ietver drukātās shēmas plati, kas ļauj izmantot papildu Zils vai pelēks aplītis ar baltu grafisko funkcijas, kad tvertnē tiek sasniegts trauksmes simbolu norāda, ka jāveic darbība, lai līmenis.

  • Seite 119: Produkta Ieslēgšana

    4. Produkta ieslēgšana 3.2.1 Kabelis uz kondensāta avotu vai ārēju trauksmes ierīci Ieslēdziet Conlift saskaņā ar vietējiem Kabeļa ar brīvu kabeļa galu elektriskais noteikumiem un pieņemtiem labas prakses pieslēgums ir jāveic pilnvarotam standartiem. elektriķim. 1. Pārbaudiet, vai visas šļūtenes un savienojumi ir Conlift ir pārplūdes aizsargslēdzis, ko var savienot ar stingri.

  • Seite 120: Ievadinformācija Par Produktu

    5.3 Darba režīms Conlift ir paredzēts maksimāli 60 ieslēgšanas reizēm 5.1 Produkta apraksts stundā. Grundfos Conlift1 ir mazs, kompakts pārsūknēšanas S3 (periodiska darbība): 30 % saskaņā ar standartu mezgls ar iebūvētu vienvirziena vārstu. DIN EN 0530 T1. Tas nozīmē, ka sistēma darbojas 18 sekundes un ir apturēta 42 sekundes.

  • Seite 121: Piederumi

    7. Produkta tehniskā apkope 5.6 Piederumi No GRUNDFOS vietējā piegādātāja var iegādāties Lai garantētu drošu un uzticamu darbību, vienmēr tālāk norādītos Conlift piederumus. jālieto GRUNDFOS oriģinālie piederumi. BRĪDINĀJUMS Piederums/ Produkta rezerves Apraksts Elektriskās strāvas trieciens numurs daļa Nāve vai smagas ķermeņa traumas - Pirms sākat darbu ar produktu,...

  • Seite 122: Piesārņoti Produkti

    7.2.1 Conlift1 un trauksmes drukātās shēmas 7.3 Piesārņoti produkti plate Ja Conlift ir izmantots veselībai kaitīga vai indīga Skatiet ilustrācijas 229. lappusē. šķidruma sūknēšanai, to uzskata par piesārņotu. Veiciet tālāk norādītās pārbaudes un UZMANĪBU nepieciešamības gadījumā attīriet savācējtvertni. 1. Atvienojiet elektroapgādi.

  • Seite 123: Produkta Bojājumu Meklēšana

    Nomainiet drošinātāju (1 A lēni kūstošais drošinātājs). Elektroapgādes kabelis ir Salabojiet vai nomainiet kabeli. Šo darbu drīkst bojāts. izpildīt tikai pilnvarotā servisā vai uzņēmumā GRUNDFOS. Pārkaršanas relejs ir atslēdzies. – Motors nav pietiekami Attīriet motora vākā esošās dzesēšanas atveres. atdzisis.

  • Seite 124: Tehniskie Dati

    Skatiet datu plāksnīti. savākšanas dienestu pakalpojumi. Ieejas jauda 2. Ja tas nav iespējams, jāsazinās ar tuvāko P1 = 70 W. sabiedrību GRUNDFOS vai servisa darbnīcu. Ieejas strāva I = 0,65 A. Trauksmes savienojums Ārēju trauksmes ierīci var pievienot ar pārplūdes aizsargslēdža palīdzību.

  • Seite 125: Symbolen Die In Dit Document Gebruikt Worden

    Dit apparaat kan worden gebruikt door kin- Deze installatie- en bedieningsinstructies bevatten deren van 8 jaar en ouder, en personen een beschrijving van Grundfos Conlift.. met verminderde lichamelijke, zintuiglijke Paragrafen 1-4 bevatten de informatie die nodig is of geestelijke vermogen of gebrek aan...

  • Seite 126: Andere Belangrijke Opmerkingen

    1.2 Andere belangrijke opmerkingen 3.1.1 Alarmprintplaat De als accessoire beschikbare alarmprintplaat omvat een printplaat met extra functies wanneer het niveau Een blauwe of grijze cirkel met een wit gra- in het reservoir het alarmniveau bereikt. fisch symbool geeft aan dat een actie moet worden uitgevoerd.

  • Seite 127: Het Product In Bedrijf Nemen

    4. Het product in bedrijf nemen 3.2.1 Kabel naar condensaatbron of extern alarm De elektrische aansluiting van een kabel Neem de Conlift in bedrijf conform de met een vrij kabeluiteinde moet worden plaatselijk geldende voorschriften. uitgevoerd door een bevoegd elektriciën. Conlift heeft een veiligheidsoverloopschakelaar die 1.

  • Seite 128: Productintroductie

    5.3 Bedrijfsmodus Conlift is ontworpen voor maximaal 60 inschakelin- 5.1 Productbeschrijving gen per uur. Grundfos Conlift1is een compacte, automatische S3 (onderbroken bedrijf): 30 % conform DIN EN opvoerinstallatie met ingebouwde terugslagklep. 0530 T1. Dit houdt in dat het systeem 18 seconden loopt en gestopt is gedurende 42 seconden.

  • Seite 129: Toebehoren

    7. Het product onderhouden of 5.6 Toebehoren repareren De volgende toebehoren voor Conlift zijn verkrijg- baar bij uw lokale Grundfos leverancier. Gebruik altijd originele toebehoren van Grundfos voor een veilige en betrouwbare werking. Accessoire/ Product- service- Beschrijving WAARSCHUWING nummer onderdeel...

  • Seite 130: Verontreinigde Producten

    5. Als het condensaat uit de slang loopt, controleer Als u Grundfos vraagt om zo'n pomp te servicen, dan en reinig dan de terugslagklep. dienen de volgende gegevens over de verwerkte vloeistof etc. aan Grundfos verstrekt te worden voor- 6.

  • Seite 131: Problemen Met Het Product Opsporen

    Vervang de zekering (1 A trage zekering). brand. De voedingskabel is defect. Herstel of vervang de kabel. Dit mag alleen door een erkende reparateur of door Grundfos wor- den uitgevoerd. De thermische schakelaar is geactiveerd: – De motor is niet voldoende Reinig de koelspleten in het motordeksel.

  • Seite 132: Technische Gegevens

    1 x 230 VAC - 6 %/+ 6 %, 50 Hz, PE. 1. Breng het naar het gemeentelijke afvaldepot. Zie het typeplaatje. 2. Wanneer dit niet mogelijk is, neemt u dan contact Ingangsvermogen op met uw Grundfos leverancier. P1 = 70 W. Ingangsstroom I = 0,65 A. Alarmaansluiting Een extern alarm kan via de veiligheidsoverloop- schakelaar worden aangesloten.

  • Seite 133: Oznakowanie Wskazówek Bezpieczeństwa

    Urządzenie może być obsługiwane przez angielskiego dzieci od ósmego roku życia, osoby o Niniejsza instrukcja montażu i eksploatacji dotyczy obniżonej sprawności fizycznej, modeli Grundfos Conlift. sensorycznej lub umysłowej oraz osoby Rozdziały 1-4 zawierają informacje dotyczące nieposiadające odpowiedniego bezpiecznego rozpakowywania, montażu doświadczenia i wiedzy, o ile znajdują...

  • Seite 134: Inne Ważne Uwagi

    1.2 Inne ważne uwagi 3.1.1 Płytka alarmowa PCB Dodatkowa płytka alarmowa PCB to płytka drukowana umożliwiająca korzystanie Niebieskie lub szare koło z białym z dodatkowych funkcji dostępnych po osiągnięciu symbolem graficznym wewnątrz oznacza, poziomu alarmu w zbiorniku. że należy wykonać działanie. Przełącznik na PCB można ustawić...

  • Seite 135: Uruchamianie Produktu

    4. Uruchamianie produktu 3.2.1 Przewód do źródła kondensatu lub alarmu zewnętrznego Uruchomienie agregatu Conlift powinno Podłączenie elektryczne kabla z wolną być wykonane zgodnie z przepisami końcówką powinno być wykonane przez lokalnymi i ogólnie przyjętymi zasadami upoważnionego elektryka. montażu urządzeń elektromechanicznych. Conlift posiada przełącznik sygnalizujący 1.

  • Seite 136: Opis Produktu

    Maksymalna liczba załączeń agregatu Conlift wynosi 5.1 Opis produktu 60 na godz. Grundfos Conlift1 to niewielki, kompaktowy agregat Praca przerywana, S3: 30 % zgodnie z normą DIN podnoszący z wbudowanym zaworem zwrotnym. EN 0530 T1. Oznacza to, że agregat może pracować...

  • Seite 137: Osprzęt

    7. Serwisowanie produktu 5.6 Osprzęt Poniższe elementy wyposażenia agregatu Conlift są Dla zapewnienia bezpiecznej i niezawodnej dostępne u lokalnych dostawców Grundfos. eksploatacji należy zawsze używać oryginalnych części zamiennych firmy Grundfos. Osprzęt/ Numer Opis OSTRZEŻENIE część zamienna katalogowy Porażenie prądem elektrycznym...

  • Seite 138: Zanieczyszczone Produkty

    W przypadku wezwania firmy Grundfos do naprawy takiej pompy należy poinformować pracowników 6. Wcisnąć boczne zaczepy i zdjąć osłonę silnika. Grundfos o rodzaju cieczy przed przekazaniem jej do Ustaw go w pozycji pionowej. serwisu. W przeciwnym wypadku serwis firmy 7. Usuń osady, brud, glony i kamień kotłowy pod Grundfos może odmówić...

  • Seite 139: Przegląd Zakłóceń

    8. Przegląd zakłóceń OSTRZEŻENIE Porażenie prądem elektrycznym Śmierć lub poważne obrażenia ciała - Przed rozpoczęciem prac przy produkcie należy sprawdzić, czy zasilanie elektryczne zostało wyłączone i upewnić się, że nie może ono być przypadkowo włączone. Usterka Przyczyna Rozwiązanie Pompa nie działa. Brak napięcia zasilania.

  • Seite 140: Dane Techniczne

    2. W przypadku jeżeli nie jest to możliwe, należy Pobór prądu skontaktować się z najbliższą siedzibą lub I = 0,65 A. warsztatem serwisowym firmy Grundfos. Podłączenie pętli alarmowej Alarm zewnętrzny można podłączyć za pomocą przełącznika przepełnienia. Przewód wytrzymuje napięcie sterujące rzędu 250 VAC, 2,5 A.

  • Seite 141: Símbolos Utilizados Neste Documento

    Este equipamento pode ser utilizado por Estas instruções de instalação e funcionamento des- crianças a partir dos 8 anos de idade e por crevem a Conlift da Grundfos. pessoas com capacidades físicas, senso- As secções 1-4 fornecem a informação necessária...

  • Seite 142: Outras Notas Importantes

    1.2 Outras notas importantes 3.1.1 Alarme PCB O acessório Alarme PCB inclui uma placa de circuito Um círculo azul ou cinzento com um sím- impresso (PCB) que permite funções adicionais bolo gráfico branco indica que é necessá- quando o nível do depósito atinge o nível de alarme. rio realizar uma ação para evitar um Os contactos no PCB podem ser programados para perigo.

  • Seite 143: Proceder Ao Arranque Do Produto

    4. Proceder ao arranque do produto 3.2.1 Cabo para a fonte de condensado ou alarme externo Proceda ao arranque da Conlift em confor- A ligação elétrica de um cabo com uma midade com as regulamentações locais e extremidade livre tem de ser efetuada por códigos aceites de boas práticas.

  • Seite 144: Apresentação Do Produto

    A Conlift foi concebida para, no máximo, 60 arran- 5.1 Descrição do produto ques por hora. A Grundfos Conlift1 é uma estação elevatória S3 (funcionamento intermitente): 30 % de acordo pequena e compacta com válvula de retenção inte- com DIN EN 0530 T1. Isto significa que o sistema grada.

  • Seite 145: Acessórios

    7. Assistência técnica ao produto 5.6 Acessórios Estão disponíveis os seguintes acessórios para a Para garantir o funcionamento seguro e fiável, utilize Conlift no seu fornecedor Grundfos local. sempre peças sobressalentes originais Grundfos. AVISO Acessório/ peça de Descrição Código Choque elétrico substituição...

  • Seite 146: Produtos Contaminados

    5. Caso o condensado escorra do tubo, verifique e limpe a válvula de retenção. Se solicitar à Grundfos assistência técnica para o produto, contacte a Grundfos com detalhes sobre o 6. Pressione os trincos laterais e levante o suporte líquido antes de o produto ser entregue para assis-...

  • Seite 147: Deteção De Avarias No Produto

    O cabo de alimentação está Repare ou substitua o cabo. Esta operação tem danificado. de ser efetuada apenas por uma oficina autori- zada ou pela Grundfos. O interruptor de sobrecarga térmica disparou. – O motor não está suficien- Limpe as aberturas de arrefecimento na tampa temente arrefecido.

  • Seite 148: Características Técnicas

    1. Utilize o serviço de recolha de desperdícios Consulte a chapa de características. público ou privado. Potência absorvida 2. Se tal não for possível, contacte a Grundfos mais P1 = 70 W. próxima de si ou oficina de reparação. Corrente de entrada I = 0,65 A.

  • Seite 149: Simboluri Folosite În Acest Document

    1. Simboluri folosite în acest Traducerea versiunii originale în limba engleză Aceste instrucțiuni de instalare și funcționare descriu document Grundfos Conlift. Secțiunile 1-4 oferă informațiile necesare 1.1 Avertizări privind pericole implicând un dezambalării, instalării și punerii în funcțiune a risc de deces sau accidentare produsului în condiţii de siguranţă.

  • Seite 150: Alte Note Importante

    1.2 Alte note importante 3.1.1 PCB alarmă Accesoriul PCB Alarmă încorporează un circuit imprimat (PCB) care activează funcții adiționale când Un cerc albastru sau gri, cu un simbol nivelul din rezervor atinge nivelul de alarmă. grafic alb indică necesitatea luării de măsuri.

  • Seite 151: Pornirea În Funcțiune A Produsului

    4. Pornirea în funcțiune a produsului 3.2.1 Cablu la sursa de condens sau alarma externa Porniţi Conlift în conformitate cu Conexiunea electrică a unui cablu cu un reglementările locale şi cu codurile de capăt liber al cablului trebuie efectuată de bune practici acceptate.

  • Seite 152: Prezentare De Produs

    Conlift este proiectat pentru maxim 60 porniri pe oră. 5.1 Descrierea produsului S3 (funcţionare intermitentă): 30 % conform cu DIN Grundfos Conlift1 este o stație de ridicare compactă, EN 0530 T1. Acest lucru inseamna ca sistemul de mici dimensiuni cu o clapetă unisens încorporată.

  • Seite 153: Accessorii

    7. Deservirea produsului 5.6 Accessorii Sunt disponibile următoarele accesorii Conlift de la Pentru o funcţionare sigură şi durabilă, folosiţi furnizorul dvs local Grundfos. întotdeauna piese de schimb originale Grundfos. AVERTIZARE Accesoriu/ piesă de Descriere Electrocutare produs service Deces sau accidentare gravă...

  • Seite 154: Produse Contaminate

    Grundfos cu următoarele detalii despre curatati clapetul de sens. lichid, înainte de a returna produsul pentru service. În caz contrar, Grundfos poate refuza să accepte 6. Apasati butoanele laterale si ridicati suportul produsul pentru service. motorului. Asezati-l in pozitie verticala.

  • Seite 155: Depanarea Produsului

    Înlocuiţi siguranţa (siguranţă fuzibilă de 1 A). Cablul de alimentare este Înlocuiţi sau reparaţi cablul. Aceste lucrări întrerupt. trebuie executate de către Grundfos sau de un atelier de service autorizat. Întrerupătorul termic de suprasarcină s-a declanșat: – Motorul nu este răcit Curăţaţi fantele de răcire din carcasa motorului.

  • Seite 156: Date Tehnice

    Curent de intrare dăunătoare mediului înconjurător pot fi livrate la I = 0,65 A. cea mai apropiată societate sau la cel mai apropiat punct de service Grundfos. Conectarea alarmei Alarma exterioară se poate conecta prin intrerupatorul de preaplin. Cablul rezistă la o tensiune de control de 250 V c.a., 2,5 A.

  • Seite 157: Simboli Korišćeni U Ovom Dokumentu

    Srpski (RS) Uputstvo za instalaciju i rad 1. Simboli korišćeni u ovom Prevod originalne engleske verzije. Ovo uputstvo za instalaciju i rad opisuje Grundfos dokumentu Conlift. Poglavlja 1-4 daju informacije potrebne za bezbedno 1.1 Upozorenja na opasnosti uključuju rizik raspakivanje, instalaciju i puštanje proizvoda u rad.

  • Seite 158: Druge Važne Napomene

    1.2 Druge važne napomene 3.1.1 Alarm PCB Dodatak alarm PCB uključuje štampanu ploču (PCB) koja omogućuje dodatne funkcije kada nivo u Plavi ili sivi krug sa belim grafičkim rezervoaru dosegne nivo alarma. simbolom ukazuje da se moraju preduzeti mere kako bi se izbegla opasnost. Kontakt na PCB se može podesiti u dve pozicije: Pozicija 1: Pumpa je pokrenuta i uključuje se akustični alarm.

  • Seite 159: Puštanje Proizvoda U Rad

    4. Puštanje proizvoda u rad 3.2.1 Kabl izvora kondenzata ili spoljašnjeg alarma Conlift pustite u rad u skladu sa lokalnim propisima i prihvaćenim pravilima dobre Elektro povezivanje kabla uz slobodan kraj prakse. kabla mora izvesti ovlašćeni električar. 1. Proverite da li su creva i spojevi zategnuti. Conlift poseduje sigurnosni prelivni prekidač...

  • Seite 160: Predstavljanje Proizvoda

    Sistem Conlift je konstruisan za maksimalno 60 5.1 Opis proizvoda uključenja na sat. Grundfos Conlift1 je mala prepumpna podizna S3 (rad sa prekidima): 30 % u skladu sa DIN EN stanica sa ugrađenim nepovratnim ventilom. 0530 T1. Ovo znači da sistem radi 18 sekundi a isključen je 42 sekunde.

  • Seite 161: Dodatna Oprema

    7. Servisiranje proizvoda 5.6 Dodatna oprema Kod Grundfos snabdevača dostupna je sledeća Uvek koristite originalnu Grundfos dodatnu opremu dodatna oprema za Conlift. da biste obezbedili siguran i pouzdan rad. UPOZORENJE Dodatna Broj oprema/ Opis Strujni udar proizvoda servisni deo Smrt ili teška telesna povreda - Pre nego što započnete bilo kakav rad...

  • Seite 162: Kontaminirani Proizvodi

    Ukoliko tražite od Grundfos-a da servisira nepovratni ventil. proizvod,pre slanja na servis, kontaktirajte Grundfos uz detalje o tečnosti. U suprotnom, Grundfos može 6. Pritisnite bočne bravice i izdignite nosač motora. odbiti primanje proizvoda na servis. Postavite ga u uspravan položaj.

  • Seite 163: Pronalaženje Kvarova Na Proizvodu

    Pregoreo je osigurač. Zamenite osigurač (1 A sporo aktivirajući osigurač). Kabl napajanja je oštećen. Popravite ili zamenite kabl. Ovo mora izvesti ovlašćeni servis ili Grundfos. Aktivirao se prekidač termalnog preopterećenja: – Motor nema dovoljno Očistite rashladne proreze na poklopcu motora.

  • Seite 164: Tehnički Podaci

    Pogledajte natpisnu pločicu. odlaganje smeća. Ulazna snaga 2. Ako to nije moguće, kontaktirati najbližu P1 = 70 W. Grundfos kompaniju ili servisnu radionicu. Ulazna struja I = 0,65 A. Priključak alarma Spoljašnji alarm se može povezati preko sigurnosnog prelivnog prekidača.

  • Seite 165: Значение Символов И Надписей В Документе

    детьми в возрасте от 8 лет и лицами с В настоящем Паспорте, Руководстве по монтажу ограниченными физическими, и эксплуатации приведено описание установки сенсорными и умственными Conlift компании Grundfos. способностями или недостаточным В разделах 1-4 приведена информация, опытом работы с изделием и знаниями о необходимая для обеспечения безопасного...

  • Seite 166: Прочие Важные Примечания

    1.2 Прочие важные примечания 3.1.1 Система аварийной сигнализации В состав дополнительной системы аварийной Синий или серый круг с белым сигнализации входит печатная плата, графическим символом означает, что активирующая дополнительные функции при необходимо предпринять меры для достижении жидкостью в баке уровня предотвращения...

  • Seite 167: Ввод В Эксплуатацию

    4. Ввод в эксплуатацию 3.2.1 Подключение кабеля к источнику конденсата или внешнему сигнальному устройству Ввод в эксплуатацию Conlift разрешён только при выполнении всех Подключение кабеля со свободным соответствующих местных норм и концом должно выполняться правил. уполномоченным электриком. 1. Проверьте герметичность всех шлангов и Установка...

  • Seite 168: Общая Информация Об Изделии

    5.3 Режим работы Установка Conlift рассчитана не больше чем на 60 5.1 Описание изделия пусков в час. Grundfos Conlift1 представляет собой S3 (повторно-кратковременный режим работы): малогабаритную, компактную насосную установку 30 % в соответствии с DIN EN 0530 T1. Это для удаления конденсата со встроенным...

  • Seite 169: Принадлежности

    5.6 Принадлежности Для защиты электродвигателя от перегрузки установка Conlift оборудована термореле. Следующие принадлежности для установки Электродвигатель автоматически включается Conlift вы можете заказать у местного поставщика снова после охлаждения до нормальной продукции Grundfos. температуры. Принадле- 7. Обслуживание изделия Номер жность/ Описание...

  • Seite 170: Загрязнённые Изделия

    данное изделие классифицируется как загрязнённое. 5. Если конденсат вытекает из шланга, проверьте и очистите обратный клапан. При обращении в компанию Grundfos с заявкой на техническое обслуживание изделия необходимо 6. Прижмите боковые стопорные защёлки и предоставить информацию о перекачиваемой поднимите опору электродвигателя.

  • Seite 171: Обнаружение И Устранение Неисправностей

    предохранитель с задержкой срабатывания на 1 A). Повреждён кабель Отремонтировать или заменить кабель. электропитания. Данная работа выполняется только в официальном сервисном центре или компанией Grundfos. Сработало термореле: – Электродвигатель Промыть вентиляционные отверстия в недостаточно остыл. крышке электродвигателя. – Отложения в насосе.

  • Seite 172: Технические Данные

    в Гарантийном талоне. Значение pH конденсата Условия подачи рекламаций 2,5 или выше. Рекламации подаются в Сервисный центр Плотность конденсата Grundfos (адреса указаны в Гарантийном талоне), Максимум 1000 кг/м при этом необходимо предоставить правильно заполненный Гарантийный талон. Защита электродвигателя • Термореле, срабатывающее при перегреве: +120 °C.

  • Seite 173: Symboler I Dokumentet

    Svenska (SE) Monterings- och driftsinstruktion 1. Symboler i dokumentet Översättning av den engelska originalversionen Denna monterings- och driftsinstruktion beskriver Grundfos Conlift. 1.1 Varningar för risker som kan medföra dödsfall eller personskador I avsnitten 1-4 ges den information som krävs för att packa upp, installera och driftsätta produkten på...

  • Seite 174: Andra Viktiga Anmärkningar

    1.2 Andra viktiga anmärkningar 3.1.1 Larm-PCB Tillbehöret larm-PCB har ett tryckt kretskort (PCB, printed-circuit board) som möjliggör extra funktioner En blå eller grå cirkel med en vit grafisk när larmnivån nås i tanken. symbol indikerar att en åtgärd måste utfö- ras.

  • Seite 175: Driftsättning Av Produkten

    4. Driftsättning av produkten 3.2.1 Kabel till kondensatkälla eller externt larm Den elektriska anslutningen av en kabel Driftsätt Conlift i enlighet med lokala med fri kabelände måste utföras av en bestämmelser och gängse praxis. behörig elektriker. Conlift har en säkerhetsbrytare för översvämning 1.

  • Seite 176: Produktintroduktion

    Conlift är konstruerad för max. 60 starter per timme. 5.1 Produktbeskrivning S3 (intermittent drift): 30 % enligt DIN EN 0530 T1. Grundfos Conlift1 är en liten, kompakt automatisk Detta betyder att systemet arbetar i 18 sekunder och lyftstation med inbyggd backventil.

  • Seite 177: Tillbehör

    7. Service av produkten 5.6 Tillbehör Följande tillbehör för Conlift är tillgängliga från din Använd alltid originalreservdelar från Grundfos för lokala Grundfosleverantör. att säkerställa säker och korrekt drift. VARNING Tillbehör/ Produkt- Beskrivning servicedel nummer Risk för elektriska stötar Risk för dödsfall eller allvarliga personska-...

  • Seite 178: Förorenade Produkter

    Grundfos ska utföra service på produkten. I annat fall kan Grundfos vägra att ta emot produkten 6. Tryck på spärrarna som låser sidorna och lyft av för service.

  • Seite 179: Felsökning Av Produkten

    Byt säkringen (1 A trög säkring). Srömförsörjningskabeln är Reparera eller byt ut kabeln. Detta arbete ska skadad. utföras av en auktoriserad serviceverkstad eller av Grundfos. Den termiska överlastbryta- ren har löst ut: – Motorn har otillräcklig kyl- Rengör ventilationsöppningarna i motorns kåpa.

  • Seite 180: Tekniska Data

    1. Använd offentliga eller privata återvinnings- Se typskylten. stationer. Inkommande effekt 2. Om detta inte är möjligt, kontakta närmaste P1 = 70 W. Grundfosbolag eller Grundfos auktoriserade servicepartners. Ingående ström I = 0,65 A. Larmanslutning Ett externt larm kan anslutas via säkerhetsbrytaren för översvämning.

  • Seite 181: Simboli, Ki Se Uporabljajo V Tem Dokumentu

    Prevod originalnega angleškega izvoda To napravo lahko uporabljajo otroci, stari Ta navodila za montažo in obratovanje opisujejo osem let in več, osebe z zmanjšanimi Grundfos Conlift. telesnimi, čutnimi ali duševnimi Poglavja 1−4 vsebujejo informacije za odstranitev sposobnostmi, osebe brez izkušenj in naprave iz embalaže, montažo ter varen zagon...

  • Seite 182: Druga Pomembna Opozorila

    1.2 Druga pomembna opozorila 3.1.1 Alarm PCB Alarm PCB vsebuje tiskano vezje (PCB), ki omogoča dodatne funkcije, ko nivo v rezervoarju doseže raven Moder ali siv krog z belim grafičnim alarma. simbolom nakazuje, da je treba sprejeti ukrepe za izogib nevarnosti. Kontakt na PCB lahko nastavite na dva položaja: Položaj 1: Črpalka se zažene in oglasi se zvočni Rdeč...

  • Seite 183: Kabel Za Vir Kondanzata Ali Zunanji Alarm

    4. Zagon naprave 3.2.1 Kabel za vir kondanzata ali zunanji alarm Kabel s prostim koncem kabla mora Zaženite Conlift v skladu z lokalnimi povezati pooblaščeni električar. pravili, sprejetimi načeli dobre prakse. Conlift ima varnostno plovno stikalo za preliv, ki ga 1.

  • Seite 184: Predstavitev Črpalke

    5. Predstavitev črpalke 5.3 Način delovanja Conlift je zasnovan za maks. 60 zagonov na uro. 5.1 Opis črpalke S3 (delovanje s prekinitvami): 30 % skladno s Grundfosov Conlift 1 je kompaktna avtomatska standardom DIN EN 0530 T1. To pomeni, da sistem črpalna postaja z vgrajenim nepovratnim ventilom.

  • Seite 185: Pripomočki

    7. Servisiranje izdelka 5.6 Pripomočki Naslednji dodatki za Conlift so na voljo pri vašem Za zagotavljanje varnega in zanesljivega delovanja lokalnem Grundfos dobavitelju. vedno uporabite originalne Grundfosove servisne dele. Dodatna Številka OPOZORILO oprema/ Opis izdelka servisni del Električni udar Smrt ali resna telesna poškodba...

  • Seite 186: Kontaminirane Naprave

    Če je bil izdelek uporabljen v strupeni ali zdravju nepovratnega ventila. škodljivi tekočini, velja za kontaminiranega. 5. V kolikor kondanzata v cevi zmanjkuje, preverite Če zaprosite Grundfos za servisiranje naprave, je in očistite nepovratni ventil. potrebno podjetju Grundfos pred oddajo naprave na servis posredovati vse podrobnosti o prečrpavani 6.

  • Seite 187: Iskanje Napak Na Izdelku

    Varovalka je pregorela. Zamenjajte varovalko (1 A pregorela varovalka). Poškodovan napajalni Popravite ali zamenjajte kabel. To mora opraviti kabel. Grundfos ali pooblaščena servisna delavnica. Termo stikalo je sproženo. – Motor ni dovolj ohlajen. Očistite odprtino v pokrovu motorja. – Depoziti v črpalki.

  • Seite 188: Tehnični Podatki

    9. Tehnični podatki 10. Odstranitev Proizvod in njegovi deli morajo biti odstranjeni na Napajalna napetost okolju prijazen način: 1 x 230 VAC - 6 %/+ 6 %, 50 Hz, PE. 1. Uporabite javna ali zasebna podjetja za odvoz Glejte tipsko ploščico. odpadkov.

  • Seite 189: Symboly Použité V Tomto Dokumente

    Slovenčina (SK) Návod na montáž a prevádzku 1. Symboly použité v tomto Preklad pôvodnej anglickej verzie Tieto montážne a prevádzkové pokyny popisujú dokumente Grundfos Conlift. Časti 1-4 poskytujú informácie nevyhnutné pre 1.1 Varovanie pred nebezpečenstvami, rozbalenie, montáž a spustenie produktu bezpečným ktoré zahŕňajú riziko úmrtia alebo spôsobom.

  • Seite 190: Ďalšie Dôležité Poznámky

    1.2 Ďalšie dôležité poznámky 3.1.1 Alarm PCB Prídavný alarm PCB obsahuje dosku s plošnými Modrý alebo šedý krúžok s bielym spojmi (PCB), ktorý umožňuje ďalšie prídavné grafickým symbolom upozorňuje, že je funkcie, keď hladina v nádrži dosiahne úroveň nutné prijať opatrenie pre zabránenie alarmu.

  • Seite 191: Spustenie Produktu

    4. Spustenie produktu 3.2.1 Kábel ku zdroju kondenzátu alebo externému alarmu Spustenie stanice Conlift vykonávajte Elektrické pripojenie kábla s voľným v súlade s miestnymi predpismi koncom kábla musí byť vykonané a osvedčenou praxou. kvalifikovaným elektrikárom. 1. Skontrolujte, či sú všetky hadice a prípojky tesné. Conlift má...

  • Seite 192: Predstavenie Produktu

    Conlift je určený pre max. 60 spustení za hodinu. 5.1 Popis výrobku S3 (prerušovaná prevádzka): 30 % podľa DIN EN Grundfos Conlift1 je malá, kompaktná čerpacia 0530 T1. To znamená, že systém beží na 18 sekúnd stanica so zabudovanou spätnou klapkou.

  • Seite 193: Príslušenstvo

    7. Servis produktu 5.6 Príslušenstvo Nasledujúce príslušenstvo Conlift je k dispozícii Pre zaistenie bezpečnej a spoľahlivej prevádzky u vášho miestneho dodávateľa Grundfos. vždy používajte originálne príslušenstvo od firmy Grundfos. Príslušenstvo / Číslo Popis VAROVANIE servisný diel produktu Úraz elektrickým prúdom pH+ Box Kompletná...

  • Seite 194: Kontaminované Produkty

    škodlivých kvapalín, bude označený zabraňuje spätný ventil. ako kontaminovaný. 5. Ak kondenzát vyteká z hadice, skontrolujte Ak žiadate Grundfos o vykonanie servisných prác na a vyčistite spätný ventil. produkte, oznámte zároveň aj podrobnosti o čerpanej kvapaline atď. a to ešte pred odoslaním 6.

  • Seite 195: Zisťovanie Poruchy Produktu

    Vymeňte poistku (1 A pomalá poistka). Napájací kábel je Opravte alebo vymeňte kábel. To môže byť poškodený. vykonané iba autorizovaným servisom alebo v Grundfos. Tepelný spínač preťaženia sa vypol: – - Nedostatočné chladenie Vyčistite chladiace štrbiny na kryte motora. motora.

  • Seite 196: Technické Údaje

    Vstupný prúd 2. Ak to nie je možné, kontaktujte najbližšiu I = 0,65 A. pobočku spoločnosti Grundfos alebo jeho Pripojenie alarmu servisných partnerov. Externý alarm môže byť pripojený pomocou bezpečnostného spínača pretečenia. Max. napätie použiteľné pre riadiaci kábel je 250 VAC, 2,5 A.

  • Seite 197: Bu Belgede Kullanılan Semboller

    Türkçe (TR) Montaj ve kullanım kılavuzu 1. Bu belgede kullanılan semboller İngilizce orijinal metnin çevirisi Bu kurulum ve çalıştırma talimatlarında Grundfos Conlift açıklanmaktadır. 1.1 Ölüm veya yaralanma riski içeren tehlikelere karşı uyarılar Bölüm 1-4'te ürünü güvenli bir şekilde ambalajından çıkarmak, montajını yapmak ve çalıştırmak için gerekli bilgiler verilmektedir.

  • Seite 198: Diğer Önemli Notlar

    1.2 Diğer önemli notlar 3.1.1 Alarm PCB Aksesuar Alarm PCB, tanktaki seviye alarm düzeyine ulaştığında ek fonksiyonlara imkan tanıyan Beyaz grafik sembollü bir mavi veya gri bir basılı devre kartına (PCB) sahiptir. halka, tehlikeyi önlemek amacıyla bir eylemde bulunulması gerektiğini belirtir. PCB üzerindeki kontak iki konuma ayarlanabilir: 1.

  • Seite 199: Ürünün Çalıştırılması

    4. Ürünün çalıştırılması 3.2.1 Yoğuşma suyu kaynağı veya harici alarm kablosu Conlift'in çalıştırılması yerel düzenlemelere ve onaylanmış Serbest uçlu elektrik kablosu, yetkili bir uygulamalara uyumlu olmalıdır. elektrikçi tarafından bağlanmalıdır. 1. Tüm hortumların ve bağlantıların sıkı olup Conlift, yoğuşma suyu kaynağına veya harici alarm olmadığını...

  • Seite 200: Ürün Tanıtımı

    Conlift, saatte maksimum 60 başlatma için 5.1 Ürün açıklaması tasarlanmıştır. Grundfos Conlift1, içinde çek valf bulunan kompakt S3 (aralıklı çalıştırma): DIN EN 0530 T1'e göre % 30. bir atık su transfer istasyonudur. Yani sistem 18 saniye çalışır ve 42 saniye durur.

  • Seite 201: Aksesuarlar

    7. Ürün servisi 5.6 Aksesuarlar Conlift için aşağıdaki aksesuarları yerel Grundfos Ürünün emniyetli ve güvenilir şekilde çalışması için tedarikçinizden temin edebilirsiniz. her zaman Grundfos'un orijinal yedek parçalarını kullanın. Aksesuar / Ürün UYARI servis Açıklama numarası parçası Elektrik çarpması Ölüm veya ciddi yaralanma pH+ Kutusu Bağlantı...

  • Seite 202: Kontamine Ürünler

    5. Hortumdan dışarı yoğuşma suyu akıyorsa çek iletişim kurarak pompalanan sıvıyla ilgili bilgileri vanayı kontrol edin ve temizleyin. verin. Aksi halde Grundfos ürünü servis için kabul etmeyebilir. 6. Yan kilit mandallarına basın ve motor desteğini kaldırarak çıkarın. Dik konuma yerleştirin.

  • Seite 203: Üründe Arıza Tespiti

    Bir sigorta atmıştır. Sigortayı değiştirin (1 A gecikmeli atan sigorta). Besleme kablosu hasarlıdır. Kabloyu tamir edin veya değiştirin. Bu işlem Grundfos veya yetkili servis tarafından gerçekleştirilmelidir. Termal aşırı yük şalteri atmıştır: – Motor yeteri kadar Motor kapağındaki soğutma boşluklarını...

  • Seite 204: Teknik Bilgiler

    1 x 230 VAC - % 6 /+ % 6, 50 Hz, PE. 1. Yerel veya özel atık toplama servisini kullanın. Etikete bakınız. 2. Eğer bu mümkün değilse, en yakın Grundfos Giriş gücü şirketi veya servisini arayın. P1 = 70 W.
  • Seite 205 YETKİLİ GRUNDFOS SERVİSLERİ Telefon Cep telefonu Şehir Firma Faks E-posta Sunpo Elektrik 0322 428 50 14-18 0533 461 71 14 Adana Yeşiloba Mahallesi. 46003 Sokak. 0322 428 48 49 sunpo-elektrik@hotmail.com Aslandami Sitesi. C Blok No:12 Seyhan Arda Pompa 0312 385 88 93 0541 805 89 44 Ostim Mahallesi 37.

  • Seite 206: Попередження Щодо Факторів Небезпеки, Що Становлять Ризик Смерті Або Травмування

    У цих інструкціях з монтажу та експлуатації дітьми віком від 8 років і старше, а також наведено опис насосної установки Conlift від особами з обмеженими фізичними, компанії Grundfos. сенсорними або розумовими У розділах 1-4 надано інформацію, необхідну для здібностями або без досвіду роботи та...

  • Seite 207: Інші Важливі Примітки

    1.2 Інші важливі примітки 3.1.1 Друкована плата аварійної сигналізації Додаткова друкована плата аварійної сигналізації має друковану плату, що дозволяє задіяти Синє або сіре коло з білим графічним додаткові функції, коли рівень у резервуарі символом вказує на те, що необхідно досягає критичного. вжити...

  • Seite 208: Запуск Виробу

    4. Запуск виробу 3.2.1 Кабель для джерела конденсату або зовнішній сигнал аварії Запуск насосної установки Conlift слід Кабель з вільним кінцем повинен виконувати відповідно до місцевих підключатися кваліфікованим правил та прийнятих робочих норм. електриком. 1. Перевірте, щоб усі шланги та під'єднання були Насосна...

  • Seite 209: Інформація Про Виріб

    Максимальна кількість запусків насосної 5.1 Опис виробу установки Conlift протягом години становить 60 запусків. Conlift1 від компанії Grundfos - це компактна каналізаційна насосна установка, оснащена S3 (періодична експлуатація): 30 % відповідно до зворотним клапаном. DIN EN 0530 T1. Це означає, що система працює...

  • Seite 210: Аксесуари

    7. Обслуговування виробу 5.6 Аксесуари У місцевій компанії Grundfos можна отримати Для забезпечення безпечної та надійної наступне допоміжне приладдя для насосної експлуатації використовуйте тільки оригінальні установки Conlift. запасні частини від компанії Grundfos. ПОПЕРЕДЖЕННЯ Допоміжне приладдя / Номер Удар електричним струмом...

  • Seite 211: Забруднені Вироби

    7.2.1 Насосна установка Conlift1 та друкована 7.3 Забруднені вироби плата аварійної сигналізації Якщо насосна установка Conlift Див. ілюстрації на стор. 229. використовувалася для рідини, що є шкідливою Виконайте наступні перевірки та за потреби для здоров’я або токсичною, її слід класифікувати...

  • Seite 212: Пошук Та Усунення Несправностей Виробу

    затримкою спрацювання 1 А). Несправність кабелю Відремонтувати або замінити кабель. Ця електроживлення. робота повинна виконуватися лише в авторизованому сервісному центрі або компанією Grundfos. Спрацювало теплове реле, яке спрацьовує у випадку перевантаження: – Електродвигун Почистити отвори для охолодження у кришці недостатньо охолонув.

  • Seite 213: Технічні Дані

    збору сміття. Споживана потужність 2. Якщо такі організації або фірми відсутні, P1 = 70 Вт. зв’яжіться з найближчою філією або Сервісним центром Grundfos. Вхідний струм I = 0,65 А. Під'єднання аварійної сигналізації Зовнішній пристрій аварійної сигналізації можна під'єднати через вимикач для захисту від...

  • Seite 214: 手册中使用的符号

    中文 (CN) 安装和使用说明书 1. 手册中使用的符号 翻译原来的英文版 这些安装与操作指导对格兰富Conlift进行了说明。 1.1 对死亡或人身伤害危险的警告 章节1-4介绍了以安全的方式拆包、安装并启动本产品 所需的信息。 危险 章节5-10介绍了有关产品的重要信息，以及有关服务、 故障查找和产品处置的信息。 指示危险情况，如果不避免，可能导致死亡 或严重的人身伤害。 目录 警告 页 指示危险情况，如果不避免，可能导致死亡 手册中使用的符号 或严重的人身伤害。 1.1 对死亡或人身伤害危险的警告 1.2 其他重要事项 注意 接收产品 指示危险情况，如果不避免，可能导致轻度 2.1 运输产品 或中度的人身伤害。 安装产品 随附在“危险”、“警告”和“注意”三个危险符号 3.1 机械安装 之后的文字表述如下： 3.2 电气连接 警示语 启动...

  • Seite 215: 安装产品

    3. 安装产品 3.2.1 冷凝液源电缆或外部警报电缆 用不带插头的电源电缆进行电气接线须由经 安装必须由经过专业培训的人员按照当地法 授权的电工来操作。 规进行。 Conlift配备有安全溢流开关，可与冷凝液源或者外部 如未预先集成，应在所有进水管口安装集水器 （排气 警报系统连接。 将开关自由端电缆接口与1.7米的警报 阀） 。 电缆连接。 Conlift不宜用于户外。 警报系统可以连接如下的控制电源，交流电压250 VAC，电流2.5 A。 3.1 机械安装 交付时，警报电缆应与安全溢流开关的端子COM1 另见随Conlift一起提供的快速安装手册。 （棕色）与NO2 （蓝色）连接。 见图1。 在安装Conlift时，请遵守以下几点： • 确保冷凝液能自由流入提升站。 • 不应在电机外壳的冷却槽上覆盖任何杂物。 蓝色 • 提升站应便于人员接触，以便检修。 棕色 • 提升站必须安装在充分照明和通风的房间内。 • 应防止溅水对提升站造成损害 （按照IP24防水等 1 = COM1 级）...

  • Seite 216: 检查功能

    无论Conlift的能力有多大，当地有关规定均可能要求 时，水泵停止运行。 在系统中安装中和装置，即使冷凝液的酸碱值不低于 在功能检查完毕后，将进水软管塞进提升站，让锅炉 2.5。 或空调系统的冷凝液再次进入水箱。 5.3 运行模式 5. 产品介绍 Conlift每小时启动次数不得超过60次。 S3 (间歇运行)： 根据DIN EN 0530 T1标准，比例为 5.1 产品描述 30 %。 这要求系统在运行了18秒后，停机42秒。 格兰富Conlift1是一个体积小、外形紧凑的提升站，带 5.4 冷凝液的处理 有内置止回阀。 提升站集成了一个带安全装置的印刷电路板 （PCB） ， 具有报警功能和额外的溢流水泵起动功能。 如果Conlift要连接到一个减压阀，必须遵守 pH+盒是一个中和装置，用于中和来自燃气锅炉与燃 锅炉制造商的说明。 油锅炉中的酸性冷凝物，可作为配件选购。 见章节 9. 技术参数 。 清洗热交换器和锅炉系统的燃烧器时，请确 保没有酸和清洗残留物进入冷凝装置。...

  • Seite 217: 标识与批准

    5.5 标识与批准 7. 维修产品 为确保操作时安全可靠，请使用格兰富原厂配件。 标识 警告 电击 死亡或严重的人身伤害 批准 - 在对产品进行任何操作前，必须确保电源 已断开，并且不会被意外接通。 保养与维修必须由经过专业培训的人员按照 当地法规进行。 5.6 附件 如果电源电缆出现损坏，必须由厂商、厂商 以下Conlift配件可从当地格兰富供应商处获取。 代理或相同资质的人员进行更换。 配件/维修部分 描述 产品号 7.1 维护和服务 pH+盒 包括安装配件、中和 97936176 颗粒和酸碱值指示器 Conlift无需任何特殊保养，但建议每年至少进行一次 的整套中和装置。 作业检查，并检测各管道的连接情况；必要时清洗集 水箱。 伸缩管 长6米、管内直径为10 97936177 毫米的聚氯乙烯软管， pH+盒 附带一个软管接头。 定期检查颗粒情况。 颗粒补充包...

  • Seite 218: 受污染的产品

    7.2.1 Conlift1和报警PCB 见第229页上的示意图。 必要时，检查以下几项并清理集水箱： 1. 断开电源。 2. 中断从锅炉或其他设备流出的冷凝液，或停止将冷 凝液排入Conlift。 3. 确保软管无任何物理或者化学的损坏。 4. 转动卡口式水管接口，将排水软管取下，并检查密 封圈。 由于装有单向阀，软管内的冷凝液不会流出。 5. 若冷凝液从软管内流出，请检查并清洗单向阀。 6. 按住侧面挂锁，将电机支架取出。 将其垂直放置。 7. 清除流水下方的沉淀物、污垢、藻类以及浮渣。 7.2.2 pH+盒 中和装置 见第230页上的示意图。 定期检查并清洗中和装置抽板。 必要时，检测以下各项，测量酸碱值并清洗集水箱。 1. 断开电源。 2. 中断从锅炉或其他设备流出的冷凝液，或终止冷凝 液流入Conlift。 3. 使用随机配备的酸碱值指示器测试抽板上颗粒的酸 碱值。 4. 若抽板上无颗粒或酸碱值指示器的酸碱读数低于 5，则将中和颗粒放入抽板中 （约1.5千克） 。...

  • Seite 219: 对产品进行故障查找

    8. 对产品进行故障查找 警告 电击 死亡或严重的人身伤害 - 在对产品进行任何操作前，必须确保电源 已断开，并且不会被意外接通。 故障 原因 修复 水泵不运转。 电源无电。 连接供电电源。 保险丝熔断。 更换保险丝 （1 A缓熔保险丝） 。 电源电缆损坏。 修理或更换电缆。 只有格兰富或经格兰富授权的 维修站才能执行这项维修工作。 热过载开关跳闸： – 电机未充分冷却。 清洗电机外罩的冷却槽。 – 水泵内的沉积物。 清洗叶轮、泵壳以及整个提升站。 性能降低或无性能 排水软管受到挤压或破损。 将排水软管拉直或者更换。 反应。 软管的弯曲半径至少为60毫米。 单向阀打不开。 移除排水接口，并清洗单向阀。 电机风扇不能正常转动。 清洁泵壳和叶轮。 频繁启动/停止。 单向阀无法关闭。...

  • Seite 220: 技术参数

    9. 技术参数 10. 回收处理 必须以环境友好的方式对本产品或产品的部件进行回 供电电压 收处理。 1 x 230 VAC - 6 %/+ 6 %, 50 Hz, PE。 1. 使用公立或私立废品回收服务设施。 见铭牌。 2. 如果以上无法做到，与附近的格兰富公司或服务站 输入功率 联系。 P1 = 70 W。 输入电流 I = 0.65 A。 警报连接 外部警报器可通过安全溢流开关连接。 电缆可承受250 VAC、2.5 A的控制电压。 电缆长度...

  • Seite 221: Осы Құжатта Пайдаланылған Таңбалар

    Қазақша (KZ) Орнату жəне пайдалану нұсқаулықтары Ағылшын түпнұсқалық данасының аудармасы Бұл құрылғыны 8 жасқа толған жəне Бұл орнату жəне пайдалану жөніндегі одан асқан балаларға, физикалық, нұсқаулықтарда Grundfos Conlift сорғысы ақыл-ой қабілеті шектеулі, құрылғыны сипатталған. пайдалану тəжірибесі не білімі жоқ 1-4 аралығындағы бөлімдерде өнімді бумадан...

  • Seite 222: Басқа Да Маңызды Ескертпелер

    1.2 Басқа да маңызды ескертпелер 3.1.1 Апаттық PCB Қосалқы апаттық PCB бактағы судың деңгейі Ақ графикалық таңбасы бар көк немесе апаттық деңгейге жеткен кезде қосымша сұр шеңбер қауіп-қатерді болдырмау қызметтерді атқаруына мүмкіндік беретін баспа үшін шара қолдану керек дегенді монтажы бар тақтаны (PCB) ендіреді. білдіреді.

  • Seite 223: Өнімді Іске Қосу

    4. Өнімді іске қосу 3.2.1 Конденсат негізі немесе дабыл сигналы үшiн кабель Conlift сорғысын жергiлiктi ережелерге Кабельдің бос ұшына кабельді электрлік жəне озық тəжiрибенiң қабылданған қосу білікті электршімен орындалуы кодекстеріне сəйкес іске қосыңыз. қажет. 1. Барлық шлангтер мен қосылулардың тығыз Conlift сорғысының...

  • Seite 224: Өнім Кіріспесі

    Conlift сорғысы сағатына максимум 60 рет қана 5.1 Өнім сипаттамасы іске қосылуға арналған. Grundfos Conlift1 - бұл ендірілген кері клапаны S3 (мерзімді пайдалану): DIN EN 0530 T1 бар шағын əрі қолайлы сорғы станциясы. бойынша 30 %. Бұл системаның 18 секунд жұмыс...

  • Seite 225: Керек-Жарақтар

    7. Өнімге қызмет көрсету 5.6 Керек-жарақтар Conlift сорғысына арналған келесi қосалқы Қауiпсiз жəне сенiмдiлік үшін үшiн əрдайым бөлшектерді Grundfos компаниясының жергiлiктi Grundfos қосалқы бөлшектерін қолданыңыз. жабдықтаушысынан алуға болады. НАЗАР АУДАРЫҢЫЗ Аксессуар/ Электр тогымен зақымдану Өнім қосалқы Сипаттамасы Өлім қаупі немесе ауыр дене жарақаты...

  • Seite 226: Ластанған Өнімдер

    7.2.1 Conlift1 жəне Апаттық PCB 7.3 Ластанған өнімдер 229-беттегі суреттерді қараңыз. Егер Conlift сорғысы денсаулыққа зиянды немесе Келесі тексерулерді жасаңыз жəне қажет болса улы сұйықтықты айдауға пайдаланған болса, жинақтауыш бакті тексеріңіз: онда ол ластанған болып есептеледі. 1. Қуат беру кабелін ажыратыңыз.

  • Seite 227: Өнім Ақаулықтарын Табу

    Сақтандырғыш күйіп Сақтандырғышты ауыстырыңыз (1 А кеткен. инерциялы сақтандырғышы). Тоқ беру кабелі Кабельды жөндеңіз немесе ауыстырыңыз. зақымдалған. Күрделі жөндеуді Grundfos фирмасы немесе тиісті рұқсаты бар қызмет көрсету орталықтары орындай алады. Қатты қызып кеткенде іске қосылатын ажыратқыш өшірілді. – Электр қозғалтқышы...

  • Seite 228: Техникалық Деректер

    Зауыттық тақтайшаны қараңыз. қызметтерін пайдаланыңыз. Кірістегі қуат 2. Егер мұндай ұйымдар немесе фирмалар P1 = 70 Вт. болмаса, жақын орналасқан филиалмен немесе Grundfos сервис орталығымен Кіріс тогы: хабарласыңыз. I = 0,65 A. Сигнал беру жүйесін қосу Сыртқы дабыл сигналы толып кетуден қорғайтын...
  • Seite 229 Appendix Conlift1 and Conlift2...
  • Seite 230 pH+ Box <5...
  • Seite 232 Dimensions, Conlift1 and Conlift2 Dimensions, Conlift pH+ Box...
  • Seite 233 Dimensions, pH+ Box...
  • Seite 234 Argentina China Hong Kong Bombas GRUNDFOS de Argentina S.A. GRUNDFOS Pumps (Shanghai) Co. Ltd. GRUNDFOS Pumps (Hong Kong) Ltd. Ruta Panamericana km. 37.500 Centro 10F The Hub, No. 33 Suhong Road Unit 1, Ground floor Industrial Garin Minhang District Siu Wai Industrial Centre 1619 Garín Pcia.
  • Seite 235 Malaysia Serbia Turkey GRUNDFOS Pumps Sdn. Bhd. Grundfos Srbija d.o.o. GRUNDFOS POMPA San. ve Tic. Ltd. 7 Jalan Peguam U1/25 Omladinskih brigada 90b Sti. Glenmarie Industrial Park 11070 Novi Beograd Gebze Organize Sanayi Bölgesi 40150 Shah Alam Phone: +381 11 2258 740...
  • Seite 236 97936207 1117 ECM: 1222640 www.grundfos.com...

Diese Anleitung auch für:

Conlift2Conlift2 ph+

Inhaltsverzeichnis
