7.2.1 Kaapeli kondenssiveden lähteeseen tai
ulkoiseen hälytykseen
Varoitus
Ennen kuin työskentely Conliftin
parissa aloitetaan, on varmistettava
että sähkönsyöttö on katkaistu eikä sitä
voida erehdyksessä kytkeä takaisin.
Sähköjärjestelmän ja sen osien parissa
saa työskennellä vain laillistettu sähkö-
asentaja.
Conliftissä on ylivuotosuojakytkin, joka on kytkettävä
kondenssiveden lähteeseen tai ulkoiseen hälytysjär-
jestelmään. Kytkin kytketään hälytyskaapeliin, jossa
on vapaa kaapelinpää.
Hälytysjärjestelmiä, joiden ohjausjännite on
250 VAC, 2,5 A, voidaan käyttää.
Toimitushetkellä hälytyskaapeli on kytkettynä ylivuo-
tosuojakytkimen liittimiin COM1 (ruskea) ja NO4
(sininen). Katso kuva 1.
Sininen
Ruskea

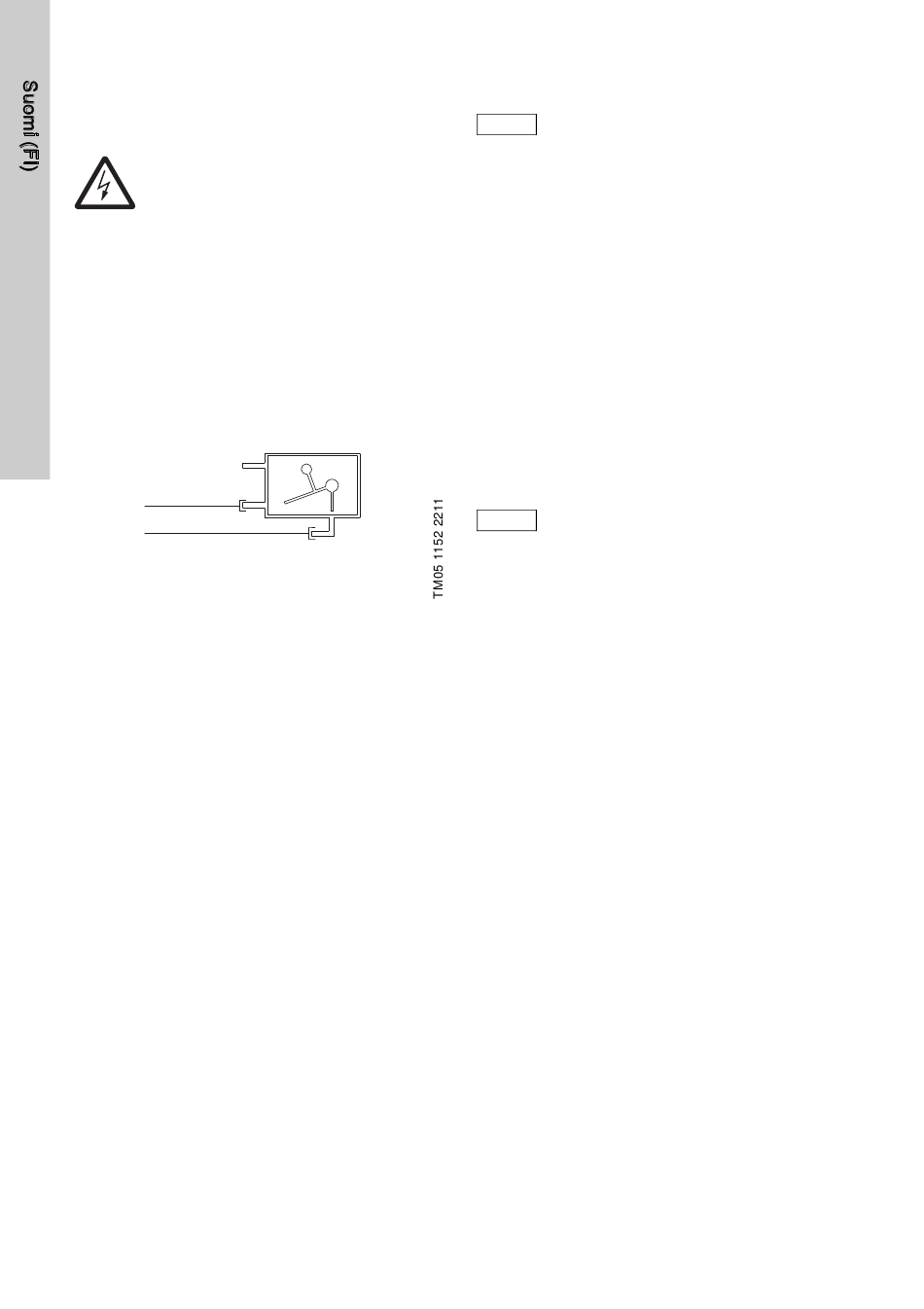

Kuva 1 Kytkentäkaavio
Hälytyskaapeli voidaan käyttökohteesta riippuen kyt-
keä kahdella tavalla:
• Kondenssiveden lähteen pysäytys
Ylivuotosuojakytkin voidaan kytkeä luokan II
pienjännitepiiriin.
Kondenssiveden lähteen pysäyttämisen mahdol-
listamiseksi ylivuotosuojakytkimen liittimet COM1
ja NO4 on kytkettävä sarjaan kondenssiveden
lähteen pienjännitteisen termostaattipiirin
kanssa.
• Ulkoinen hälytysjärjestelmä
Liittimiä COM1 ja NC2 voidaan käyttää pienjän-
nitteisen hälytyspiirin sulkemiseen.
Hälytyksen aktivoimiseksi ylivuotosuojakytkimen
liittimet COM1 ja NC2 on kytkettävä sarjaan pien-
jännitteisen hälytyspiirin kanssa.
204
2
3 1
1 = COM1
2 = NC2
3 = NO4
8. Käyttöönotto
Suorita Conliftin käyttöönotto paikallis-
Huomaa
ten määräysten ja hyväksyttyjen käy-
täntöjen mukaisesti.
1. Tarkasta, että kaikki letkut ja liitännät ovat tiu-
kalla.
2. Kytke sähkönsyöttö.
8.1 Toiminnan tarkastus
Pumpun toiminta
Paina manuaalista testauspainiketta.
Hälytys
1. Varmista hälytystason saavuttaminen purista-
malla poistoletku tukkoon (tai sulkemalla sulku-
venttiii, jos on) ja lisäämällä vettä säiliöön.
Pumppu käynnistyy uimurikytkimen ohjaamana.
2. Jatka veden lisäämistä säiliöön, kunnes ylivuoto-
suojakytkin aktivoituu. Jos Conliftiin ei ole kyt-
ketty ulkoista hälytystä, toiminto voidaan tarkas-
taa yleismittarilla.
Ylivuotosuojakytkimen tulee aktivoitua
Huomaa
ennen kuin vesi alkaa virrata ulos
Conliftistä.
3. Lopeta veden lisääminen säiliöön ja lopeta pois-
toletkun kokoonpuristaminen. Hälytys lakkaa
(kytkin avautuu). Pumppu jatkaa käyntiään.
Pumppu pysähtyy, kun pysäytystaso saavute-
taan.
Kun olet tarkastanut toiminnan, kiinnitä tuloletku
takaisin paikalleen pumppaamoon ja päästä kon-
denssivesi jälleen virtaamaan kattilasta tai ilmastoin-
tijärjestelmästä säiliöön.
