7.2.1 Kabel till kondensatkälla eller externt larm
Varning
Innan arbete på Conlift påbörjas,
kontrollera att spänningsförsörjningen
är bruten och säkerställ att den inte kan
slås till av misstag.
Arbeten på elektriska system och kom-
ponenter får endast utföras av behörig
elektriker.
Conlift har en säkerhetsbrytare för bräddning, som
kan anslutas till kondensatkällan eller till ett externt
larmsystem. Brytaren ansluts till en larmkabel med fri
kabelände.
Larmsystem med styrspänning 250 VAC, 2,5 A, kan
användas.
Vid leverans är larmkabeln ansluten till plintarna
COM1 (brun) och NO4 (blå) på säkerhetsbrytaren för
bräddning. Se fig. 1.
Blå
Brun

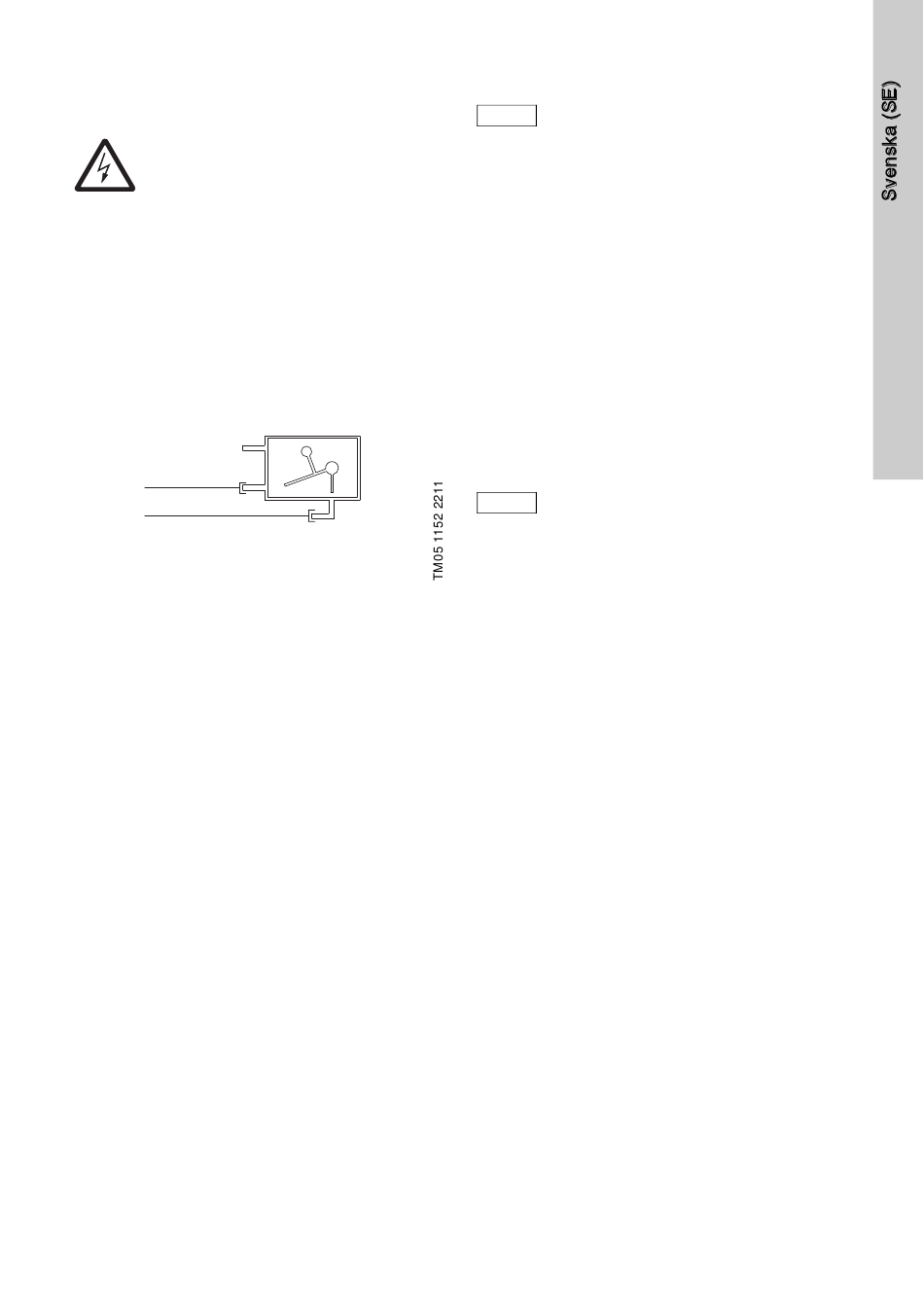

Fig. 1 Kopplingsschema
Larmkabeln kan anslutas på två sätt, beroende på
applikation:
• Avstängning av kondensatkälla
Säkerhetsbrytaren för bräddning kan anslutas till
en lågspänningskrets klass II.
För att möjliggöra avstängning av kondensatkäl-
lan måste plintarna COM1 och NO4 på säker-
hetsbrytaren för bräddning anslutas i serie med
kondensatskällans lågspänningstermostatkrets.
• Externa larmsystem
Plintarna COM1 och NC2 kan användas för att
sluta en lågspänningskrets för larm.
För att aktivera larm måste plintarna COM1 och
NC2 på säkerhetsbrytaren för bräddning anslutas
i serie med lågspänningslarmkretsen.
2
3 1
1 = COM1
2 = NC2
3 = NO4
8. Igångkörning
Kör igång Conlift i enlighet med gäl-
Anm.
lande regler och vedertagen praxis.
1. Kontrollera att alla slangar och anslutningar är
täta.
2. Anslut spänningsförsörjningen.
8.1 Kontroll av funktionen
Pumpdrift
Tryck på knappen för manuellt test.
Larm
1. För att kontrollera att larmnivån nåtts, kläm ihop
utloppsslangen (eller stäng eventuell avstäng-
ningsventil) och fyll på vatten i tanken.
Pumpen startas via nivåvippan.
2. Fortsätt fylla på vatten i tanken tills säkerhetsbry-
taren för bräddning aktiveras. Om inget externt
larm är anslutet till Conlift kan den här funktionen
kontrolleras med hjälp av multimeter.
Säkerhetsbrytaren för bräddning måste
Anm.
aktiveras innan vatten börjar rinna ut ur
Conlift.
3. Avbryt påfyllningen av tanken och släpp utlopps-
slangen. Larmet upphör (brytaren öppnar).
Pumpdriften fortsätter. Pumpen stannar när
stoppnivån nås.
Efter funktionskontrollen, för in inloppsslangen i lyft-
stationen igen och låt kondensatet från pannan eller
kyl-/luftkonditioneringssystemet rinna in i tanken.
