7.2.1 Cavo alla fonte di condensa o allarme
esterno
Avvertimento
Prima di effettuare interventi sul
Conlift, accertarsi di avere disinserito
l'alimentazione elettrica e che questa
non possa venire accidentalmente ripri-
stinata.
Gli interventi su sistemi e componenti
elettrici devono essere eseguiti sol-
tanto da un elettricista autorizzato.
Il Conlift dispone di un interruttore di sicurezza di
troppo pieno che può venire collegato alla fonte di
condensa o a un sistema d'allarme esterno.
L'interruttore è collegato a un cavo d'allarme con una
estremità libera.
Possono essere utilizzati sistemi di allarme con una
tensione di controllo di 250 VAC, 2,5 A.
Alla consegna, il cavo di allarme è connesso ai mor-
setti COM1 (marrone) e NO4 (blu) dell'interruttore di
sicurezza del troppo pieno. Vedi fig. 1.
Blu
Marrone

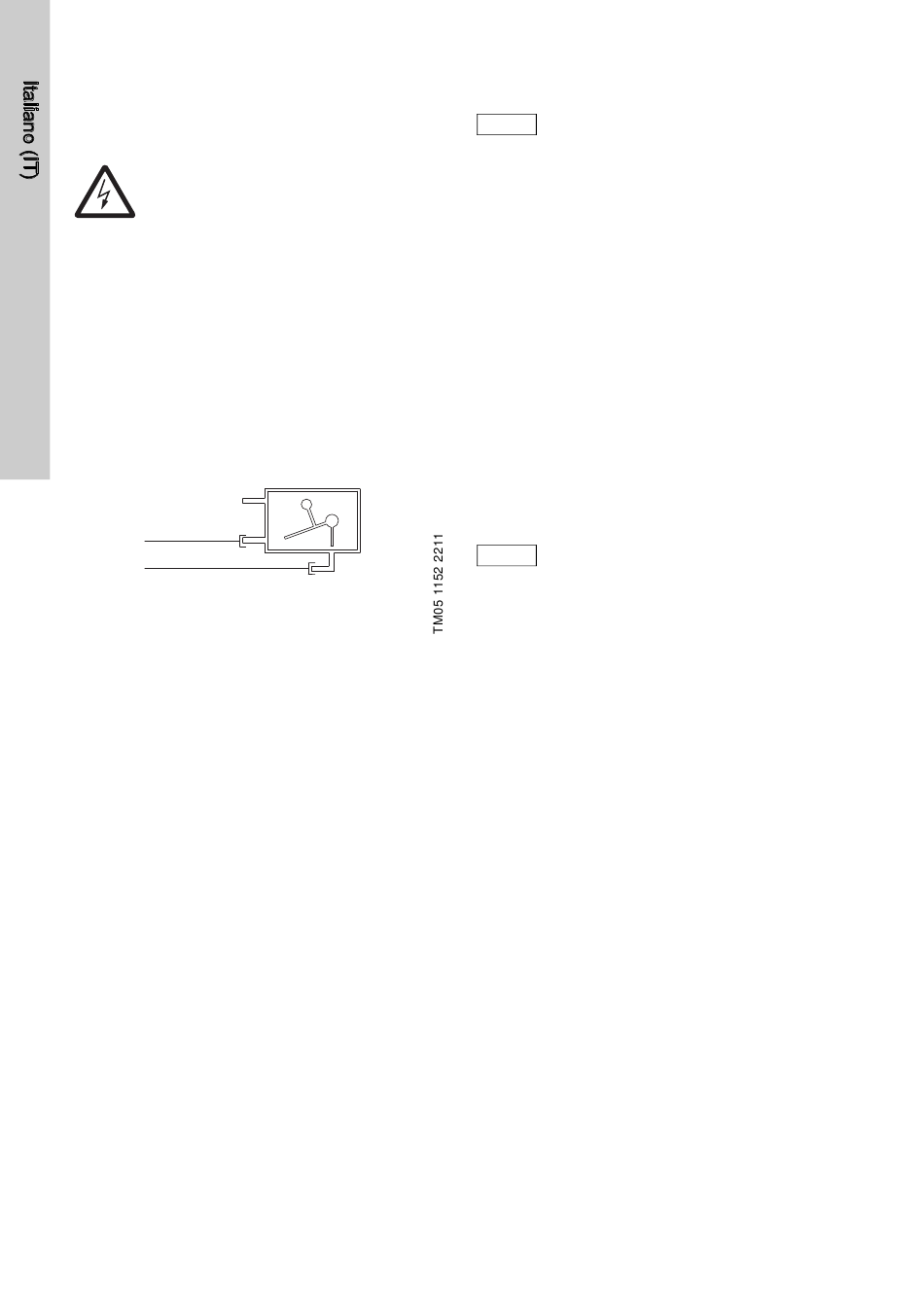

Fig. 1 Schema di cablaggio
Il cavo d'allarme può essere collegato in due modi,
secondo la tipologia dell'applicazione:
• Arresto della fonte di condensato.
L'interruttore di sicurezza del troppo pieno può
venire collegato a un circuito in bassa tensione di
Classe II.
Per abilitare lo spegnimento della fonte di con-
densa, i morsetti COM1 e NO4 dell'interruttore di
sicurezza del troppo pieno devono venire colle-
gati in serie con il circuito in bassa tensione del
termostato della fonte di consensa.
• Sistema di allarme esterno
I morsetti COM1 e NC2 possono venire utilizzati
per chiudere un circuito di allarme in bassa ten-
sione. Per attivare un allarme i morsetti COM1 e
NC2 dell'interruttore di sicurezza del troppo pieno
devono essere collegati in serie al circuito di
allarme in bassa tensione.
90
2
1
3
1 = COM1
2 = NC2
3 = NO4
8. Avviamento
Avviare il Conlift secondo le normative
Nota
locali e le i codici prevalenti della
regola d'arte.
1. Verificare che tutti i tubi e i collegamenti siano
ermetici.
2. Collegare l'alimentazione.
8.1 Verifica del funzionamento
Funzionamento pompa
Premere il pulsante di test manuale.
Allarme
1. Per garantire che il livello di allarme sia rag-
giunto, strozzare il tubo di mandata (o chiudere la
valvola di intercettazione, se presente) e riempire
con acqua il serbatoio. La pompa verrà avviata
dall'interruttore galleggiante.
2. Continuare a versare acqua nel serbatoio fino a
che si attiva l'interruttore di sicurezza del troppo
pieno. Se non vi è un allarme esterno collegato al
Conlift, questa funzione può essere verificata per
mezzo di un multimetro.
L'interruttore di sicurezza del troppo
Nota
pieno deve attivarsi prima che l'acqua
inizi a fuoriuscire dal Conlift.
3. Interrompere il riempimento con acqua del serba-
toio e lo schiacciamento del tubo di mandata.
L'allarme si ferma (l'interruttore si apre).
La pompa continua a funzionare. Al raggiungi-
mento del livello di arresto, la pompa si ferma.
Dopo la verifica del funzionamento, reinserire il tubo
di aspirazione nel Conlift e far scendere la condensa
formatasi nella caldaia/impianto di condizionamento
nuovamente nel serbatoio.
