8.2.1 Кабел към източник на кондензат или
външна аларма
Предупреждение
Преди да започнете работа по
Conlift, изключете захранването и
се уверете, че то не може да бъде
включено случайно.
Работата по елекрическите
системи и компоненти трябва да се
извършва само от оторизиран
електротехник.
Conlift е оборудвана с предпазен превключвател
против преливане, който може да бъде свързан
към източника на кондензат или към външна
алармена система. Превключвателят е свързан
към кабел за аларма със свободен край.
Могат да се използват алармени системи с
напрежение за управление 250 VAC, 2,5 A.
При закупуването, кабелът на алармата е
свързан към клеми COM1 (кафява) и NO4 (синя)
на предпазния превключвател срещу преливане.
Вижте фиг. 1.
Синьо
Кафяво

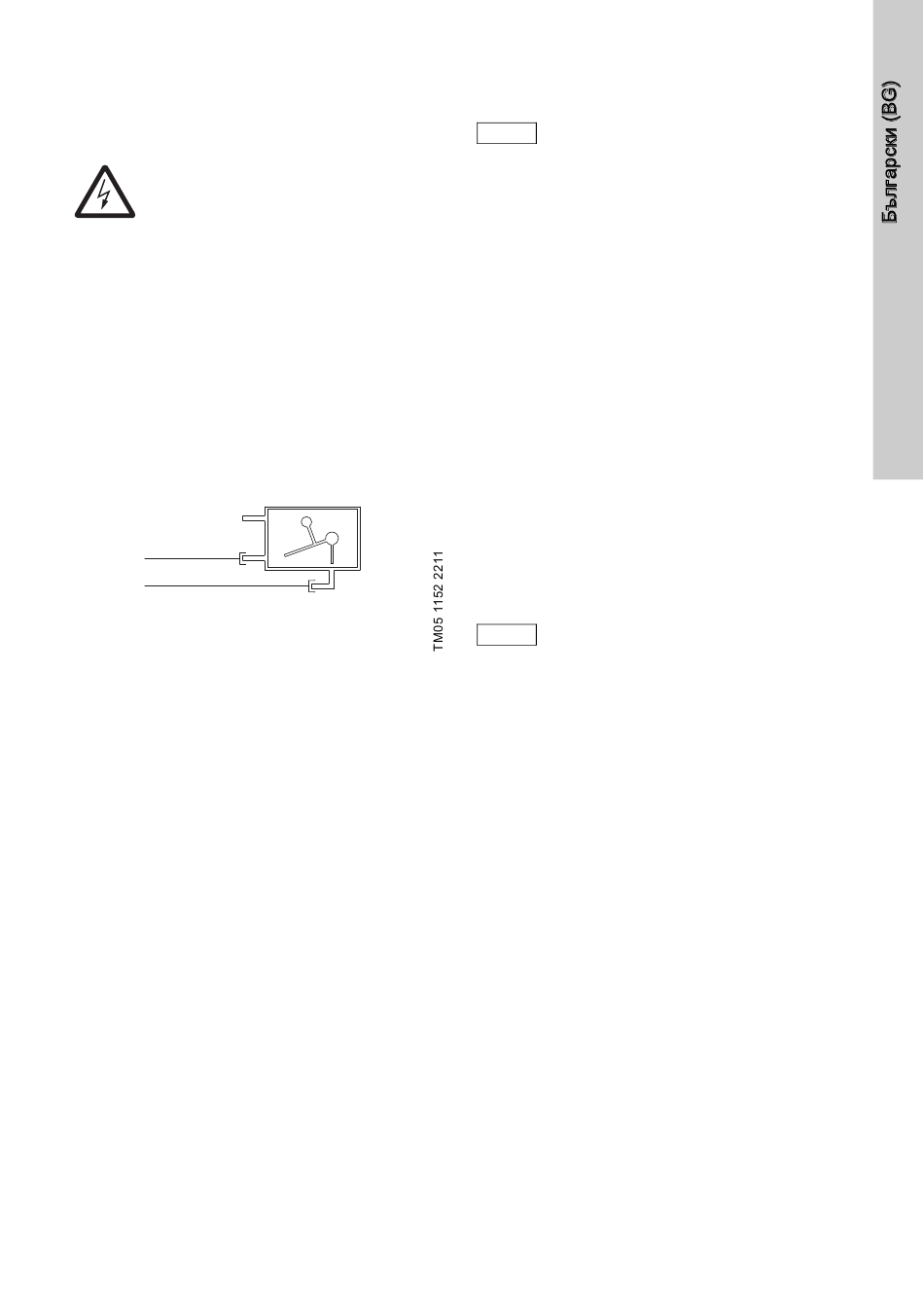

Фиг. 1 Схема на свързване
Кабелът на алармата може да бъде свързан по
два начина в зависимост от приложението:
• Изключване на източника на кондензат
Предпазният превключвател срещу преливане
може да бъде свързан към Клас-II
нисковолтова верига.
За да осигурите възможност за изключване на
източника на кондензат, клеми COM1 и NO4 на
предпазния превключвател срещу преливане
трябва да бъдат свързани в серия с
нисковолтовата термостатна верига на
източника на кондензат.
• Външна алармена система
Клемите COM1 и NC2 могат да се използват за
затваряне на нисковолтова алармена верига.
За да активират аларма, клемите COM1 и NC2
на предпазния превключвател срещу
преливане трябва да са свързани в серия към
нисковолтовата алармена верига.
2
1
3
1 = COM1
2 = NC2
3 = NO4
9. Пуск
Въведете в експлоатация Conlift
съгласно местните разпоредби и
Указание
общоприетите правила на добрата
инженерна практика.
1. Проверете дали всички маркучи и връзки са
здраво затегнати.
2. Свържете електрозахранването.
9.1 Проверка на функцията
Работа на помпата
Натиснете бутона за ръчен тест.
Аларма
1. За да сте сигурни, че течността достига нивото
за аларма, стиснете изходния маркуч
(или затворете спирателния кран, ако е
монтиран такъв), и налейте вода в
резервоара.
Поплавъчният превключвател ще стартира
помпата.
2. Продължете да пълните вода в резервоара,
докато се активира предпазният
превключвател срещу преливане. Ако към
Conlift не е свързана външна аларма, тази
функция може да бъде тествана чрез
мултифункционален измервателен уред.
Предпазният превключвател срещу
преливане трябва да се активира
Указание
преди водата да започне да прелива
от Conlift.
3. Спрете да наливате вода в резервоара и
освободете изходния маркуч. Алармата спира
(превключвателят се отваря).
Помпата продължава да работи. Когато нивото
за стоп бъде достигнато, помпата ще спре.
След като проверите функцията, вкарайте
входния маркуч обратно в подемната станция и
оставете кондензатът от котела или климатичната
система да изтече отново в резервоара.
