7.2.1 Kabelis į kondensato šaltinį arba išorinį
aliarmo prietaisą
Įspėjimas
Prieš pradėdami dirbti su Conlift
išjunkite elektros maitinimą ir
pasirūpinkite, kad jis negalėtų būti
atsitiktinai įjungtas.
Darbus su elektros sistemomis ir
mazgais turi atlikti tik kvalifikuoti
elektrikai.
Conlift turi apsaugos nuo persipildymo relę, kuri gali
būti prijungta prie kondensato šaltinio arba išorinės
aliarmo sistemos. Prie relės yra prijungtas aliarmo
kabelis su laisvu galu.
Gali būti naudojamos 250 V kintamos įtampos, 2,5 A
aliarmo sistemos.
Iš gamyklos pristatytame įrenginyje aliarmo kabelis
yra prijungtas apsaugos nuo persipildymo relės prie
gnybtų COM1 (rudas) ir NO4 (mėlynas). Žr. 1 pav.
Mėlynas
Rudas

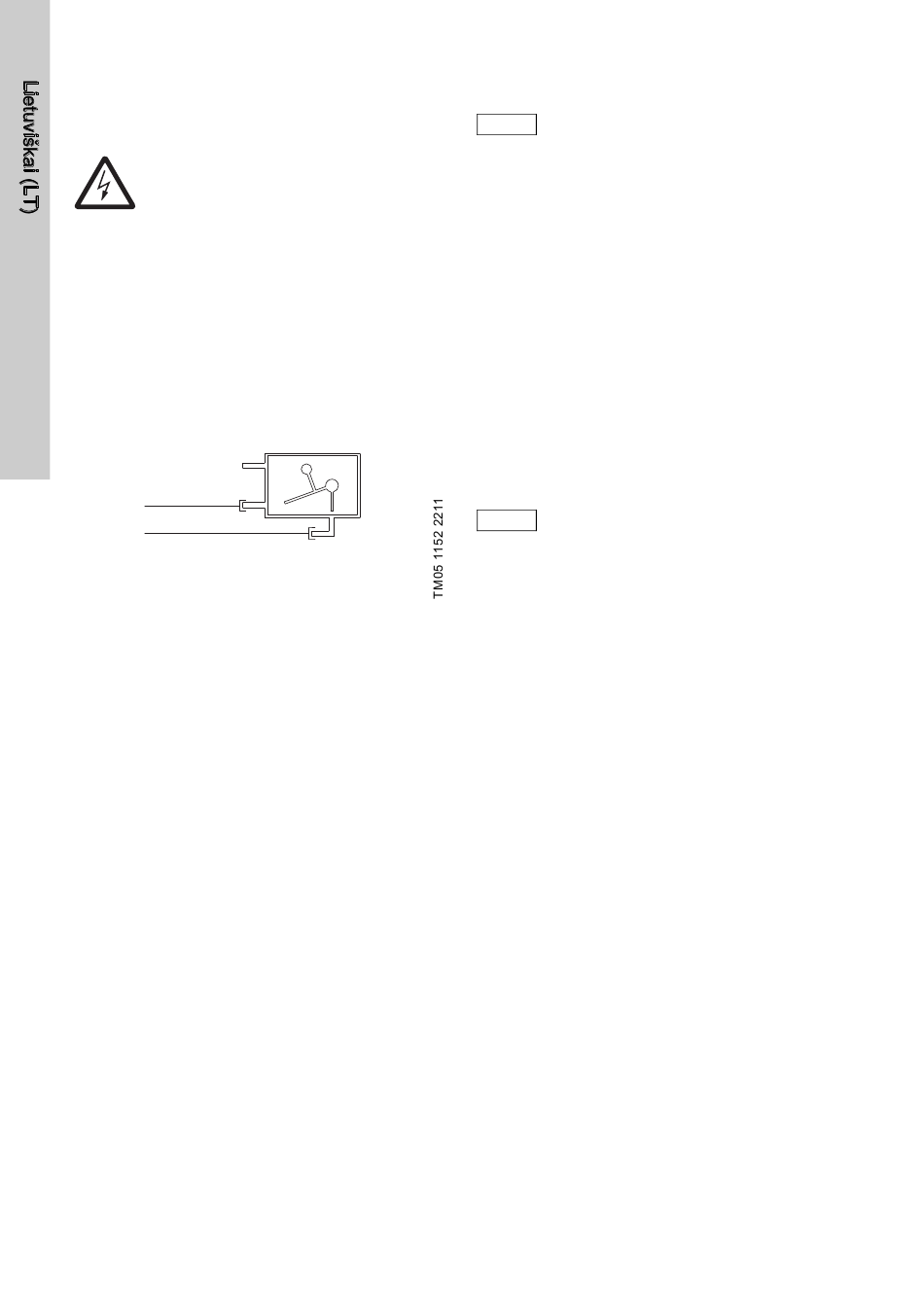

1 pav. Laidų prijungimo schema
Aliarmo kabelį, priklausomai nuo jo naudojimo,
galima prijungti dviem būdais:
• Kondensato šaltinio išjungimas
Apsaugos nuo persipildymo relė gali būti
prijungta prie II klasės žemos įtampos grandinės.
Kad būtų galimas kondensato šaltinio išjungimas,
apsaugos nuo persipildymo relės gnybtai COM1
ir NO4 turi būti nuosekliai prijungti prie
kondensato šaltinio žemos įtampos termostato
grandinės.
• Išorinio aliarmo sistema
COM1 ir NC2 gnybtai gali būti naudojami uždaryti
žemos įtampos aliarmo grandinę.
Kad būtų aktyvuotas aliarmas, apsaugos nuo
persipildymo relės gnybtai COM1 ir NC2 turi būti
nuosekliai prijungti prie žemos įtampos aliarmo
grandinės.
114
2
3 1
1 = COM1
2 = NC2
3 = NO4
8. Paleidimas
Paleidžiant Conlift reikia laikytis
vietinių reikalavimų ir visuotinai priimtų
Pastaba
geros praktikos taisyklių.
1. Patikrinkite visų žarnų ir jungčių sandarumą.
2. Įjunkite elektros maitinimą.
8.1 Veikimo patikrinimas
Siurblio veikimas
Paspauskite rankinio patikrinimo mygtuką.
Aliarmas
1. Kad vanduo pakiltų iki signalizavimo lygio,
užspauskite išvado žarną (arba uždarykite
sklendę, jei ji yra) ir pilkite į baką vandenį.
Plūdinis jungiklis paleis siurblį.
2. Toliau pilkite į baką vandenį, kol suveiks
apsaugos nuo persipildymo relė. Jei prie Conlift
nėra prijungta jokio išorinio aliarmo prietaiso,
patikrinti, ar relė suveikė, galima matuojant
varžą.
Apsaugos nuo persipildymo relė turi
suveikti, kol dar vanduo nepradėjo
Pastaba
lietis iš Conlift bako.
3. Nustokite pilti vandenį ir atleiskite išvado žarną.
Aliarmas išsijungs (relė atsidarys). Siurblys ir
toliau dirbs, kol vandens lygis nukris iki
sustabdymo lygio ir siurblys bus sustabdytas.
Patikrinę veikimą įkiškite įvado žarną į išsiurbimo
įrenginį ir leiskite kondensatui iš katilo ar oro
kondicionavimo sistemos vėl tekėti į baką.
