7.2.1 Cable a la fuente de condensados o alarma
externa
Aviso
Antes de iniciar cualquier trabajo en
Conlift, desconectar el suministro
eléctrico y asegurarse de que no puede
conectarse accidentalmente.
Sólo los electricistas autorizados
podrán trabajar con componentes y
sistemas eléctricos.
Conlift tiene un interruptor de sobrecaudal de seguri-
dad que puede conectarse a la fuente de condensa-
dos o a un sistema externo de alarma. El interruptor
se conecta a un cable de alarma con final de cable
libre.
Los sistemas de alarma con un control de voltaje de
250 VAC, 2,5 A, pueden utilizarse.
Bajo pedido, el cable de alarma se conecta a los ter-
minales COM1 (marrón) y NO4 (azul) del interruptor
de seguridad de sobrecaudal. Ver fig. 1.
Azul
Marrón

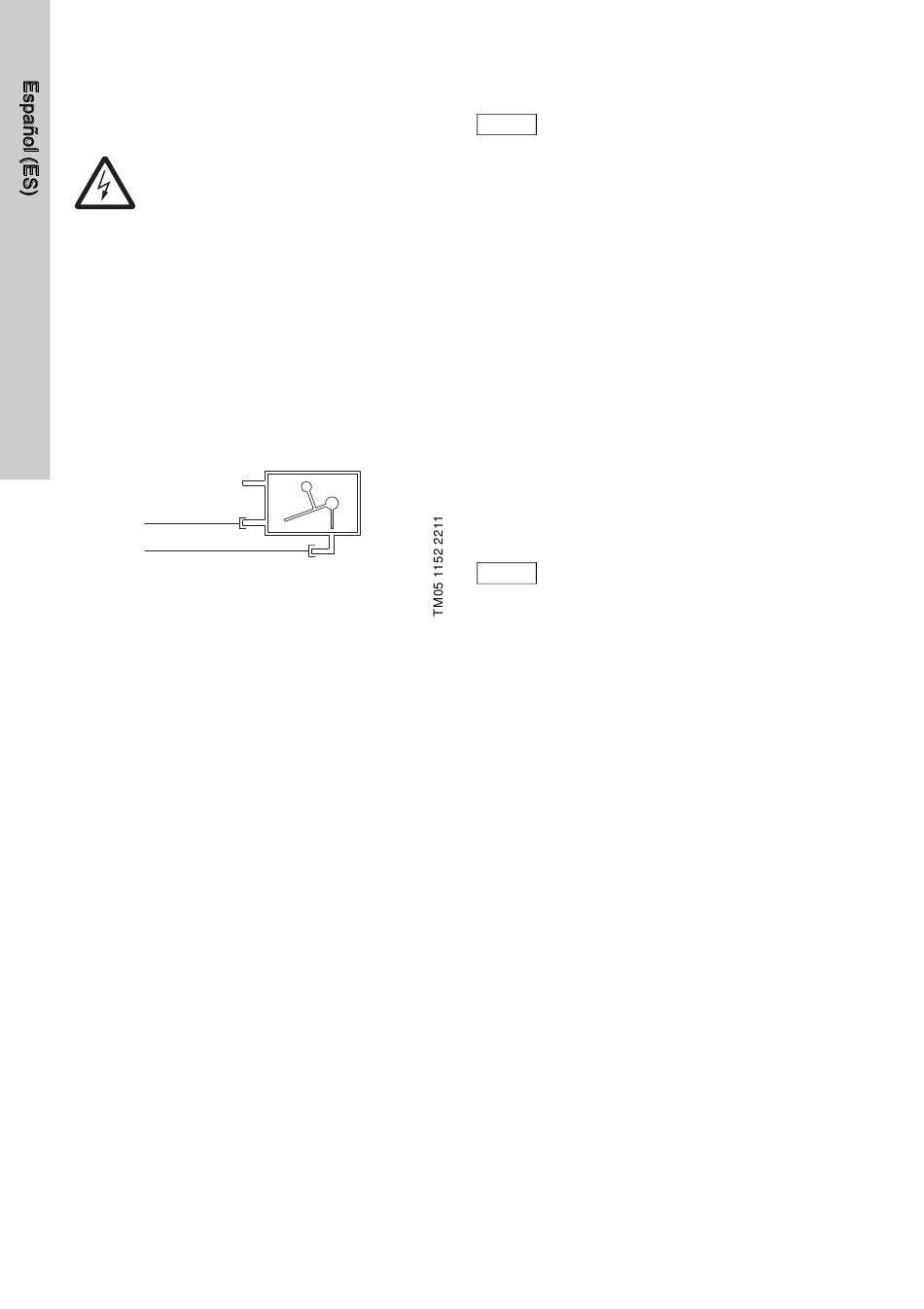

Fig. 1 Esquema de conexiones eléctricas
El cable de la alarma puede conectarse de dos
formas, dependiendo de la aplicación:
• Apagado de la fuente de condensados
El interruptor de seguridad de sobrecaudal
puede conectarse a un circuito de bajo voltaje
Clase-II. Para permitir el apagado de la fuente de
condensados, los terminales COM1 y NO4 del
interruptor de seguridad de sobrecaudal deben
conectarse en serie con un circuito termostático
de bajo voltaje de la fuente de condensados.
• Sistema de alarma externa
Los terminales COM1 y NC2 pueden utilizarse
para cerrar un circuito de alarma de bajo voltaje.
Para activar la alarma, deben conectarse en
serie los terminales COM1 y NC2 del interruptor
de seguridad de sobrecaudal con el circuito de
alarma de bajo voltaje.
66
2
1
3
1 = COM1
2 = NC2
3 = NO4
8. Puesta en marcha
Arrancar Conlift de acuerdo con las
Nota
regulaciones locales y los códigos de
buenas prácticas.
1. Comprobar todas las conexiones y mangueras y
asegurarse de que están apretadas.
2. Conectar la fuente de alimentación.
8.1 Comprobación de la función
Funcionamiento de la bomba
Pulsar el botón de test manual.
Alarma
1. Para garantizar que se alcanza el nivel de
alarma, apretar la manguera de descarga
(o cerrar la válvula de corte, si existe) e introducir
agua en el tanque.
La bomba arrancará mediante el interruptor de
flotador.
2. Continuar rellenando el tanque con agua hasta
que el interruptor de seguridad de sobrecaudal
se active. Si no se conecta una alarma externa al
Conlift, esta función puede comprobarse
mediante un multímetro.
El interruptor de seguridad de sobre-
Nota
caudal debe activarse antes de que el
agua comienza a fluir fuera del Conlift.
3. Detener la introducción de agua en el tanque y
dejar de apretar la manguera de descarga.
La alarma para (el interruptor se abre).
La bomba sigue funcionando. Cuando se alcance
el nivel de parada, la bomba se detendrá.
Tras comprobar la función, volver a introducir la
manguera de aspiración en la estación elevadora y
permitir que el agua de condensación formada en la
caldera o en el sistema de aire acondicionado vuelva
a entrar en el tanque.
