8.2.1 Kabel ke zdroji kondenzátu nebo externímu
alarmu
Varování
Před zahájením prací na Conliftu
vypněte napájecí napětí a přesvědčte
se, že nemůže být omylem zapnuto.
Práci s elektrickými systémy a jejich
komponenty smí vykonávat jen
kvalifikovaný elektrikář.
Conlift má bezpečnostní spínač proti přetečení,
který lze připojit ke zdroji kondenzátu nebo na
externí alarmový systém. Spínač je napojen na kabel
k alarmu s volným koncem.
Lze použít alarmové systémy s řídícím napětím
250 VAC, 2,5 A
Při dodání je kabel k alarmu připojen na svorky
COM1 (hnědá) a NO4 (modrá) bezpečnostního
přepínače přetečení. Viz obr. 1.
Modrá
Hnědá

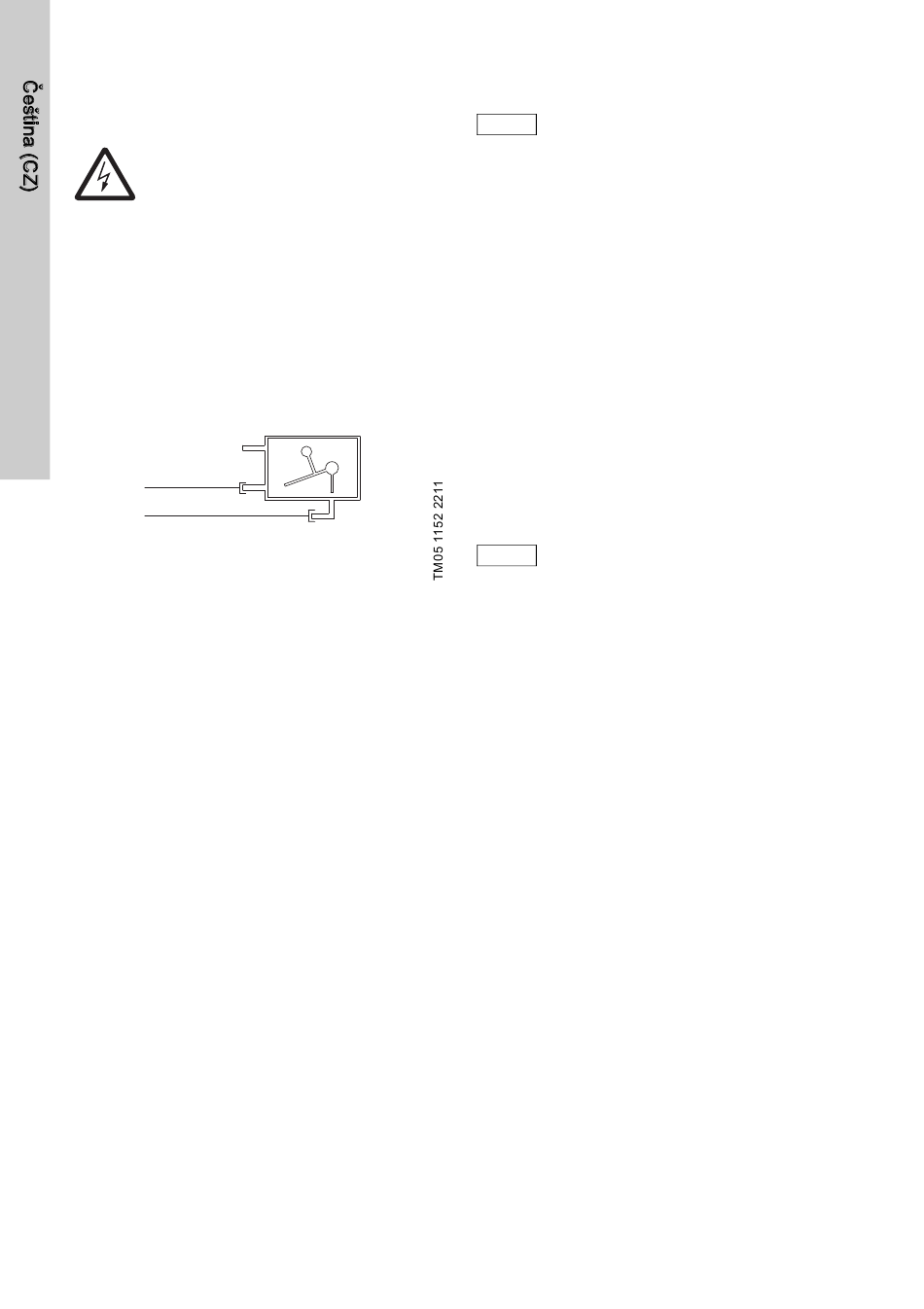

Obr. 1 Schéma zapojení
Kabel pro alarm může být připojen dvěma způsoby,
v závislosti na použití:
• Vypnutí zdroje kondenzátu
Bezpečnostní spínač přetečení lze připojit
k obvodu třídy II nízkého napětí.
Chcete-li umožnit vypnutí zdroje kondenzátu,
musí být svorky bezpečnostního spínače
přetečení COM1 a NO4 zapojeny v sérii
s nízkonapěťovým okruhem termostatu zdroje
kondenzátu.
• Externí alarmový systém
Svorky COM1 a NC2 mohou být použity
k uzavření nízkonapěťového obvodu alarmu.
Chcete-li aktivovat alarm, musí být svorky COM1
a NC2 bezpečnostního spínače přetečení
zapojeny v sérii s nízkonapěťovým obvodem
alarmu.
28
2
3 1
1 = COM1
2 = NC2
3 = NO4
9. Spuštění
Spouštění čerpací stanice Conlift
provádějte podle místních předpisů a
Pokyn
schválených osvědčených metod.
1. Zkontrolujte, zda jsou všechny hadice a přípojky
těsné.
2. Připojte napájecí napětí.
9.1 Kontrola funkčnosti
Provoz čerpadla
Stiskněte tlačítko ruční zkoušky.
Alarm
1. Abyste se ubezpečili, že bude dosaženo hladiny
alarmu, stiskněte výtlačnou hadici
(nebo uzavřete uzavírací ventil, je-li instalován)
a naplňte nádrž vodou.
Čerpadlo se spustí pomocí plovákového spínače.
2. Pokračujte v plnění vody do nádrže, dokud
nebude aktivován bezpečnostní spínač
přetečení. Není-li externí alarm ke Conliftu
připojen, tato funkce může být kontrolována
pomocí multimetru.
Bezpečnostní vypínač přetečení musí
být aktivován dříve, než voda začne
Pokyn
vytékat z Conliftu.
3. Přestaňte plnit nádrž vodou a výtlačnou hadici již
dále netiskněte. Alarm se vypne (spínač se
otevře). Čerpadlo pokračuje v provozu.
Po dosažení vypínací hladiny se čerpadlo
zastaví.
Po kontrole funkce zasuňte přívodní hadici zpět do
čerpací stanice a nechte kondenzát z kotle nebo
klimatizačního systému téct znovu do nádrže.
