8.2.1 Kabel za izvor kondenzata ili eksterni alarm
Upozorenje
Prije početka radova na Conliftu,
isključite električno napajanje i
osigurajte da se ne može slučajno
uključiti.
Radove na električnim sustavima i
komponentama mora izvesti ovlašteni
električar.
Conlift ima sigurnosnu preljevnu sklopku koja može
biti spojena na izvor kondenzata ili eksterni alarmni
sustav. Sklopka je priključena na kabel alarma sa
slobodnim krajem.
Mogu se koristiti alarmni sustavi s reguliranim
naponom od 250 VAC, 2,5 A.
Pri isporuci, kabel alarma je spojen na stezaljke
COM1 (smeđa) i NO4 (plava) sigurnosne preljevne
sklopke. Pogledajte sl. 1 .
Plava
Smeđa

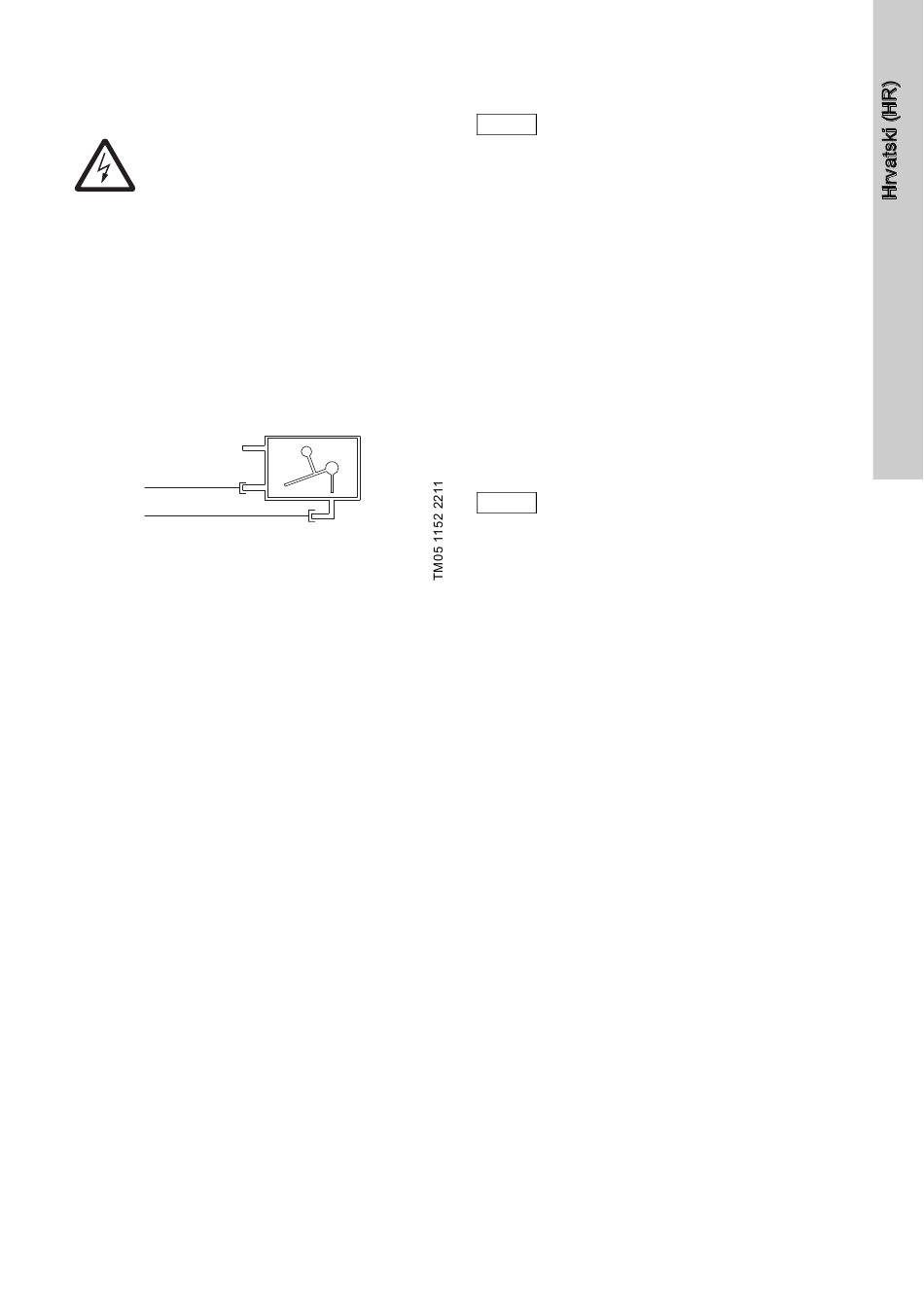

Slika 1 Dijagram ožičenja
Kabel alarma se može spojiti na dva načina, ovisno
o primjeni:
• Zaustavljanje izvora kondenzata
Sigurnosna preljevna sklopka se može spojiti na
niskonaponski krug klase II.
Kako bi se omogućilo isključivanja izvora
kondenzata, stezaljke COM1 i NO4 sigurnosne
preljevne sklopke moraju biti serijski spojene sa
niskonaponskim termostatskim krugom izvora
kondenzata.
• Eksterni alarmni sustav
Stezaljke COM1 i NC2 mogu se koristiti za
zatvaranje niskonaponskog alarmnog kruga.
Za aktiviranje alarma, stezaljke COM1 i NC2
sigurnosne preljevne sklopke moraju biti serijski
spojene sa niskonaponskim alarmnim krugom.
2
3 1
1 = COM1
2 = NC2
3 = NO4
9. Puštanje u pogon
Puštanje u rad Conlifta mora biti u
skladu s lokalnim propisima i
Uputa
prihvaćenim pravilima prakse.
1. Provjerite nepropusnost svih crijeva i spojeva.
2. Spojite električno napajanje.
9.1 Kontrola funkcija
Rad crpke
Pritisnite tipku za ručno testiranje.
Alarm
1. Kako bi bili sigurni da je dosegnut nivo alarma,
stisnite ispusno crijevo (ili zatvorite zaporni ventil,
ako je montiran) te punite spremnik vodom.
Crpka će startati putem plovne sklopke.
2. Nastavite sa punjenjem vode u spremnik sve dok
se sigurnosna preljevna sklopka ne aktivira.
Ukoliko na Conlift nije priključen eksterni alarm,
ova se funkcija može ispitati pomoću multimetra.
Sigurnosna preljevna sklopka mora biti
aktivirana prije nego što voda počne
Uputa
istjecati iz Conlifta.
3. Prestanite puniti spremnik vodom i prestanite
stiskati ispusno crijevo. Alarm se gasi (sklopka se
otvara). Crpka nastavlja raditi. Kada je dosegnut
nivo zaustavljanja, crpka će se isključiti.
Nakon provjere funkcije, gurnite usisno crijevo
natrag u precrpni uređaj i pustite kondenzat da
ponovno krene iz kotla ili uređaja za klimatizaciju u
spremnik.
