7.2.1 Kabel til kondensatkilde eller ekstern alarm
Advarsel
Før der foretages arbejde på Conlift,
afbryd strømforsyningen og sørg for at
den ikke uforvarende kan genindkob-
les.
Arbejde på elektriske systemer og kom-
ponenter skal udføres af en autoriseret
elektriker.
Conlift har en sikkerhedsoverløbsafbryder som kan
tilsluttes kondensatkilden eller et eksternt alarmsy-
stem. Afbryderen er tilsluttet et alarmkabel med fri
kabelende.
Alarmsystemer med en styrespænding på 250 VAC,
2,5 A, kan bruges.
Ved levering er alarmkablet tilsluttet klemmerne
COM1 (brun) og NO4 (blå) på sikkerhedsoverløbsaf-
bryderen. Se fig. 1.
Blå
Brun

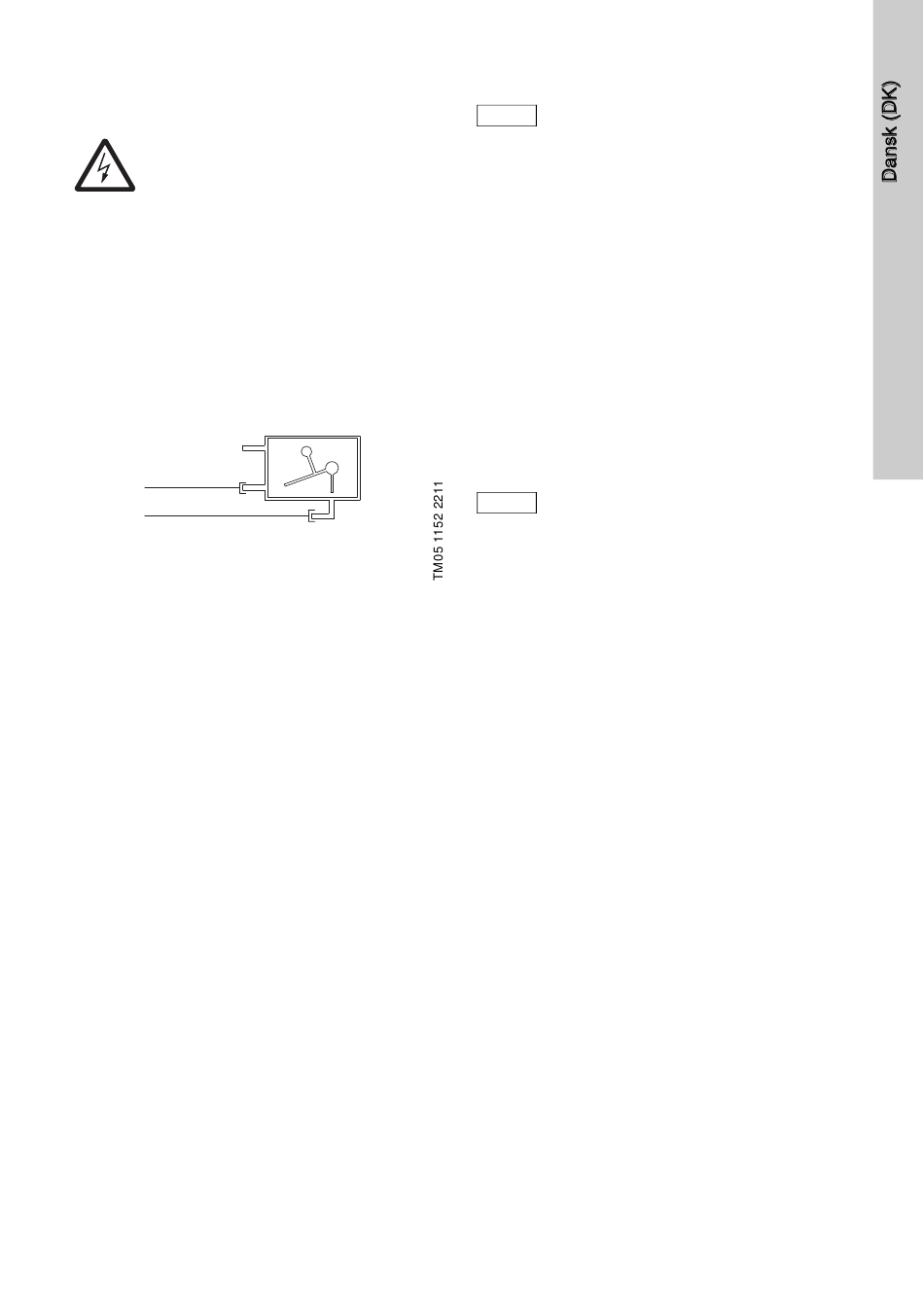

Fig. 1 Forbindelsesdiagram
Alarmkablet kan tilsluttes på to måder, afhængig af
anvendelse:
• Stop af kondensatkilde
Sikkerhedsoverløbsafbryderen kan tilsluttes en
Klasse II-lavspændingskreds.
For at muliggøre stop af kondensatkilden skal
klemmerne COM1 og NO4 på sikkerhedsover-
løbsafbryderen forbindes i serie med lavspæn-
dingstermostatkredsen på kondensatkilden.
• Eksternt alarmsystem
Klemmerne COM1 og NC2 kan bruges til at lukke
lavspændingsalarmkredsen.
For at kunne aktivere en alarm skal klemmerne
COM1 og NC2 på sikkerhedsoverløbsafbryderen
forbindes i serie med lavspændingsalarmkred-
sen.
2
3 1
1 = COM1
2 = NC2
3 = NO4
8. Idriftsætning
Sæt Conlift i drift i henhold til lokale
Bemærk
forskrifter og gængs praksis.
1. Kontrollér at alle slanger og tilslutninger er tætte.
2. Tænd for strømforsyningen.
8.1 Kontrol af funktion
Pumpedrift
Tryk på den manuelle kontrolknap.
Alarm
1. For at sikre at alarmniveauet nås, klem afgangs-
slangen sammen (eller luk en eventuel afspær-
ringsventil), og fyld vand i beholderen.
Pumpen bliver startet via svømmerafbryderen.
2. Fortsæt med at fylde vand i beholderen indtil sik-
kerhedsoverløbsafbryderen bliver aktiveret.
Hvis der ikke er tilsluttet en ekstern alarm til
Conlift, kan funktionen kontrolleres med et multi-
meter.
Sikkerhedsoverløbsafbryderen skal
Bemærk
aktiveres inden vandet begynder at
løbe ud af Conlift.
3. Ophør med at fylde vand i beholderen og med at
klemme afgangsslangen sammen. Alarmen stop-
per (afbryderen åbner). Pumpen fortsætter med
at køre. Når stopniveauet nås, stopper pumpen.
Når funktionen er kontrolleret, skub igen tilgangs-
slangen ned i beholderanlægget, og lad igen kon-
densatet fra kedlen eller køle-/airconditionanlægget
løbe ned i beholderen.
