7.2.1 Kondensāta avota vai ārējas
avārijsignalizācijas ierīces pievienošanas
kabelis
Brīdinājums
Pirms tiek sākti kādi darbi mezglā
CONLIFT, jāizslēdz energoapgāde un
jāpārliecinās, ka tā nevar nejauši
ieslēgties.
Darbu, kas ir saistīts ar elektriskajām
sistēmām un komponentiem, drīkst
izpildīt tikai sertificēts elektriķis.
Mezglam CONLIFT ir pārplūdes aizsargslēdzis, ko
var savienot ar kondensāta avotu vai ārēju
avārijsignalizācijas sistēmu. Slēdzis ir savienots ar
avārijsignalizācijas kabeli, kuram ir brīvs kabeļa
gals.
Var lietot avārijsignalizācijas sistēmas, kuru vadības
spriegums ir 250 V maiņstrāvas, 2,5 A.
Piegādes laikā avārijsignalizācijas kabelis ir
savienots ar pārplūdes aizsargslēdža spailēm COM1
(brūnā krāsā) un NO4 (zilā krāsā). Sk. 1. ilustrācijā.
Zila
Brūna

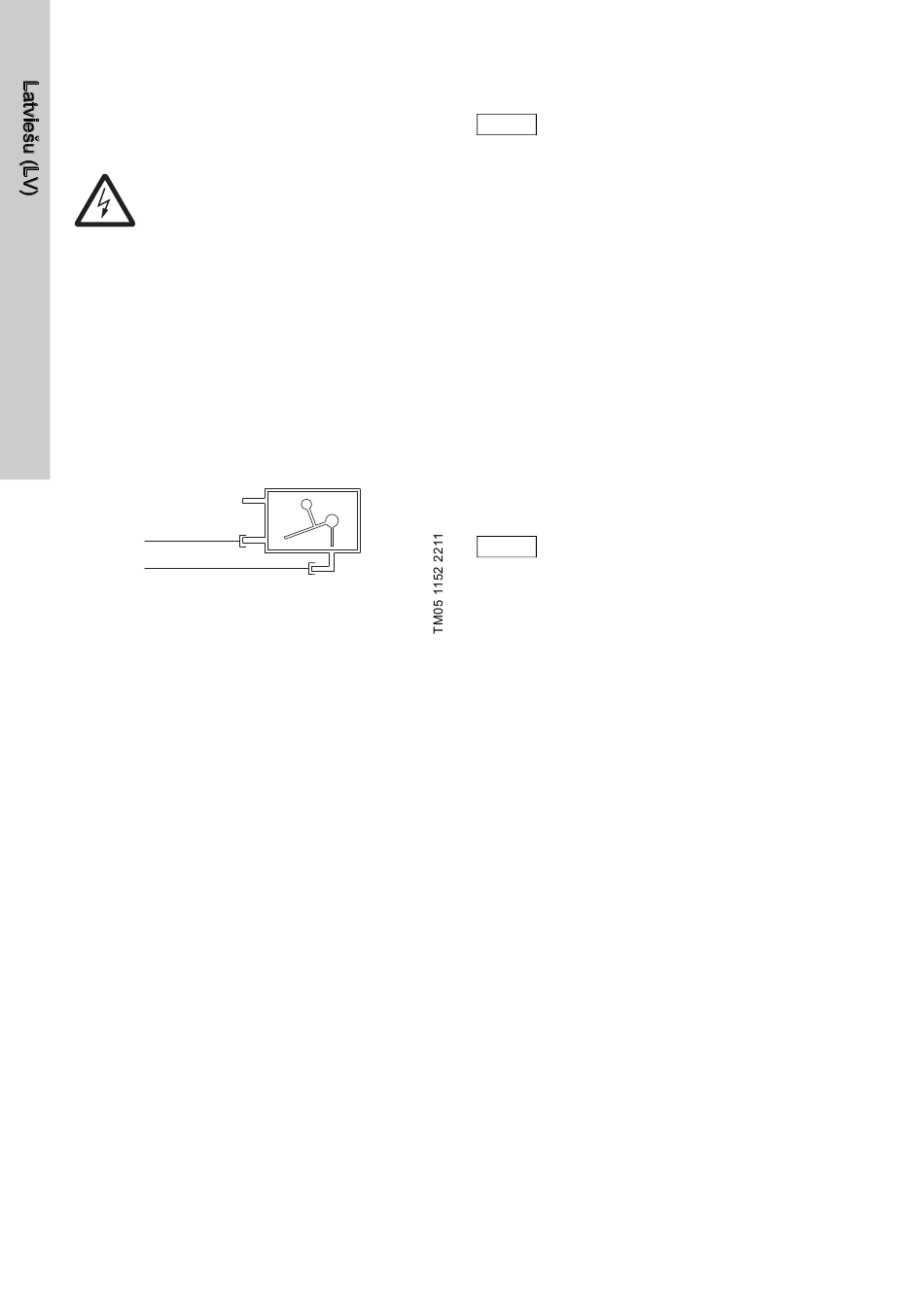

1. ilustr. Montāžas shēma
Atkarībā no lietojuma avārijsignalizācijas kabeli var
savienot divos veidos:
• Kondensāta avota izslēgšana
Pārplūdes aizsargslēdzi var savienot ar II klases
zemsprieguma ķēdi.
Lai atļautu kondensāta avota izslēgšanu,
pārplūdes aizsargslēdža spailes COM1 un NO4
jāsavieno virknē ar kondensāta avota
zemsprieguma termostata ķēdi.
• Ārēja avārijsignalizācijas sistēma
Spailes COM1 un NC2 var izmantot, lai saslēgtu
zemsprieguma avārijsignalizācijas ķēdi.
Lai aktivizētu avārijas stāvokli, pārplūdes
aizsargslēdža spailes COM1 un NC2 jāsavieno
virknē ar zemsprieguma avārijsignalizācijas ķēdi.
106
2
1
3
1 = COM1
2 = NC2
3 = NO4
8. Iedarbināšana
CONLIFT jāieslēdz saskaņā ar vietējiem
normatīviem un pieņemtiem labas
Piezīme
prakses standartiem.
1. Jāpārbauda, vai visas šļūtenes un savienojumi ir
stingri.
2. Jāpieslēdz energoapgādes avots.
8.1 Funkcijas pārbaude
Sūkņa darbība
Jānospiež manuālā pārbaudes poga.
Avārijsignalizācija
1. Lai nodrošinātu avārijsignalizācijas līmeņa
sasniegšanu, jāsaspiež izplūdes šļūtene
(vai jāaizver drošības vārsts, ja ir uzstādīts),
un tvertnē jāiepilda ūdens.
Sūknis ieslēgsies ar pudiņslēdža palīdzību.
2. Jāturpina ūdens pildīšana tvertnē, līdz tiek
aktivizēts pārplūdes aizsargslēdzis. Ja mezglam
CONLIFT nav pievienota ārēja
avārijsignalizācijas ierīce, šo funkciju var
pārbaudīt ar universālmēraparāta palīdzību.
Pārplūdes aizsargslēdzis jāaktivizē,
Piezīme
pirms ūdens sāk izplūst no CONLIFT.
3. Jāaptur ūdens iepildīšana tvertnē un jāpārtrauc
izplūdes šļūtenes saspiešana. Avārijsignalizācija
izslēdzas (slēdzis atvienojas). Sūknis turpina
strādāt. Sasniedzot izslēgšanas līmeni, sūknis
apstāsies.
Pēc funkcijas pārbaudes ieplūdes šļūtene jāieliek
atpakaļ iesūkšanas mezglā, un jāļauj kondensātam
no katla vai gaisa kondicionēšanas sistēmas atkal
tecēt tvertnē.
