7.2.1 Конденсат негізі немесе дабыл сигналы
үшiн кабель
Назар аударыңыз
Conlift- те жұмыс жүргізуді
бастамас бұрын электр қорегінің
өшіріліп, оның кездейсоқ қосылуына
жол бермейтін барлық шаралардың
қабылдануына көз жеткізіңіз.
Электр жүйелерi мен
компоненттерге қажет
жұмыстарды тек қана
квалификациялы электршiмен
жүргiзу керек.
Conlift-те конденсаттың көзiне немесе сыртқы
сигнализация жүйесiне қосыла алатын асыра
толтырудан қорғайтын ауыстырып қосқышы бар.
Ауыстырып қосқыш еркін аяғы бар кабель
сигнализациясына қосылған.
Бақылау кернеуі 250 айнымалы тоқ, 2,5 А
болатын сигнализация жүйелерін қолдануға
болады.
Жеткізілім бойынша,сигнал кабелі COM1 (қоңыр)
жəне NO4 (көк) асыра толтырудан қорғайтын
ауыстырып қосқышқа қосылады. 1-суретті
қараңыз.
Көк
Қоңыр

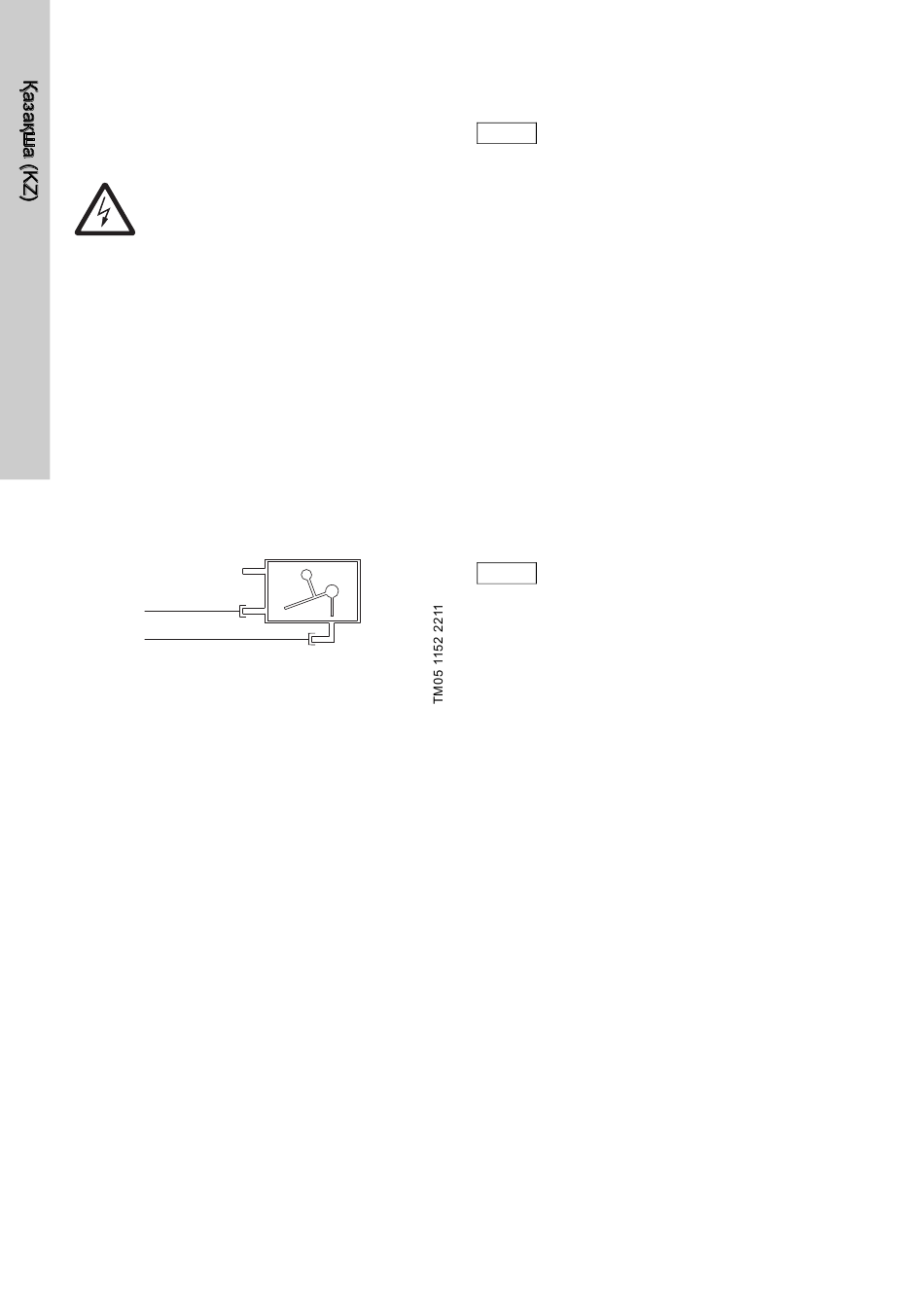

1. сур. Сымдық диаграмма
Сигнал кабелі қолдануға байланысты екi əдiспен
қосыла алады:
• Конденсат көзінің тоқтауы
Асыра толтырудан қорғайтын ауыстырып
қосқыш II-ші дəрежелі төмен вольттi шынжырға
қосыла алады.
Конденсат көзінің тоқтап қалуын болдыртпас
үшін, ауыстырып қосқышты асыра түсуден
қорғайтын сақтандырғыш COM1 жəне NO4
терминалдары төмен вольттi термостатпен
дəйектi түрде қосылуы керек.
• Сыртқы апаттық жүйе
Терминалдар COM1 жəне Нс2 төмен кернеулі
авария сигнализациясының жүйесін жабу үшiн
қолданылады.
Апат сигналын іске қосу үшін, ауыстырып
қосқышты асыра түсуден қорғайтын
сақтандырғыш COM1 жəне NC2 терминалдары
төмен кернеулі авария сигнализациясының
жүйесіне дəйектi түрде қосылуы керек.
98
2
1
3
1 = COM1
2 = NC2
3 = NO4
8. Іске қосу
Conlift-ті Жергiлiктi ережелерге
жəне орналастырылған тəжiрибенiң
Ескерту
қабылданған кодекстеріне сəйкес
іске қосыңыз.
1. Барлық шлангтер мен қосылулардың тығыз
тартылғандығына көз жеткiзiңiз.
2. Электр қорегін қосыңыз.
8.1 Функцияларды тексеру
Сорғы жұмысы
Тексеріс қол батырмасын басыңыз.
Дабыл
1. Апаттық деңгейдің жеткеніне көз жеткізу үшін,
ағызып жіберу шлангасын сығыңыз( егер бар
болса, изоляциялық клапанды) жəне бакке су
толтырыңыз. Сорғы қалтқы сөндiргiш арқылы
іске қосылады.
2. Толып кетуден қорғайтын сөндіргіш іске
қосылғанша, бакка су құюды жалғастырыңыз.
Егер Conlift-ке бiрде -бiр сыртқы сигнал
қосылмаса, бұл функцияны мультиметр
арқылы тексеруге болады.
Асып төгілуден қорғанышы бар
ауыстыру қосқышын Conlift-ке су
Ескерту
толтырғанға дейін іске қосу керек.
3. Бакке су толтыруды тоқтатыңыз жəне ағызып
жiберу шлангiсінің қыслуын тоқтатыңыз.
Сигнал өшірулі( сөндіргіш ашық). Сорғы жұмыс
істеуін тоқтатпады. Сорғы тоқтау деңгейіне
жеткенде тоқтайды.
Функцияны тексергеннен кейін, кіріс шлангасын
сорап станциясына кері қарай итеріңіз жəне
қазандағы конденсатты немесе ауаны суыту
жүйесін резервуарға қайта ағуына мүмкіндік
беріңіз.
