In der ersten Situation gibt es eine große Lastaufschaltung, die eine Kompensation für die Verstärkung der Laständerung
aktiviert und dadurch die Verstärkung augenblicklich erhöht. Diese Steigerung nimmt ab (in diesem Fall in einem Zeitraum
von 15 Sekunden) und bringt die Verstärkung wieder auf den Nennwert.
Nach einigen Sekunden verringert das System wieder etwas die Last, jedoch nur um die Hälfte der vorangegangenen
Lastaufschaltung. Die Verstärkung wird sofort wieder erhöht, aber diesmal nur halb so stark, weil die Laständerung nur halb
so groß ist. Die Steigerung nimmt dennoch in einem Zeitraum von 15 Sekunden wieder ab.
10.4.3 Kompensation der Abweichung vom Sollwert
Diese Funktion soll Überschreitungen minimieren. Insbesondere ein langsames Kühlwassersystem, bei dem der Sollwert oft
sehr nah an der Abschaltgrenze liegt, kann nur schwer rechtzeitig reagieren, um eine Abstellung zu vermeiden. Diese
Funktion erhöht die Verstärkung drastisch, wenn der Istwert den Sollwert um mehr als die eingestellte Totzone
überschreitet. Aber je weiter der Istwert vom Sollwert entfernt ist, desto geringer wird die Verstärkung. Wenn der Istwert
unter den Sollwert fällt, arbeitet die Funktion invertiert. Bei der invertierten Version ist die Verstärkung gering, wenn Ist- und
Sollwert nah aneinander sind. Aber wenn sie weit auseinander sind, ist die Verstärkung groß. Dadurch soll vermieden
werden, dass im System Regelprobleme auftreten.

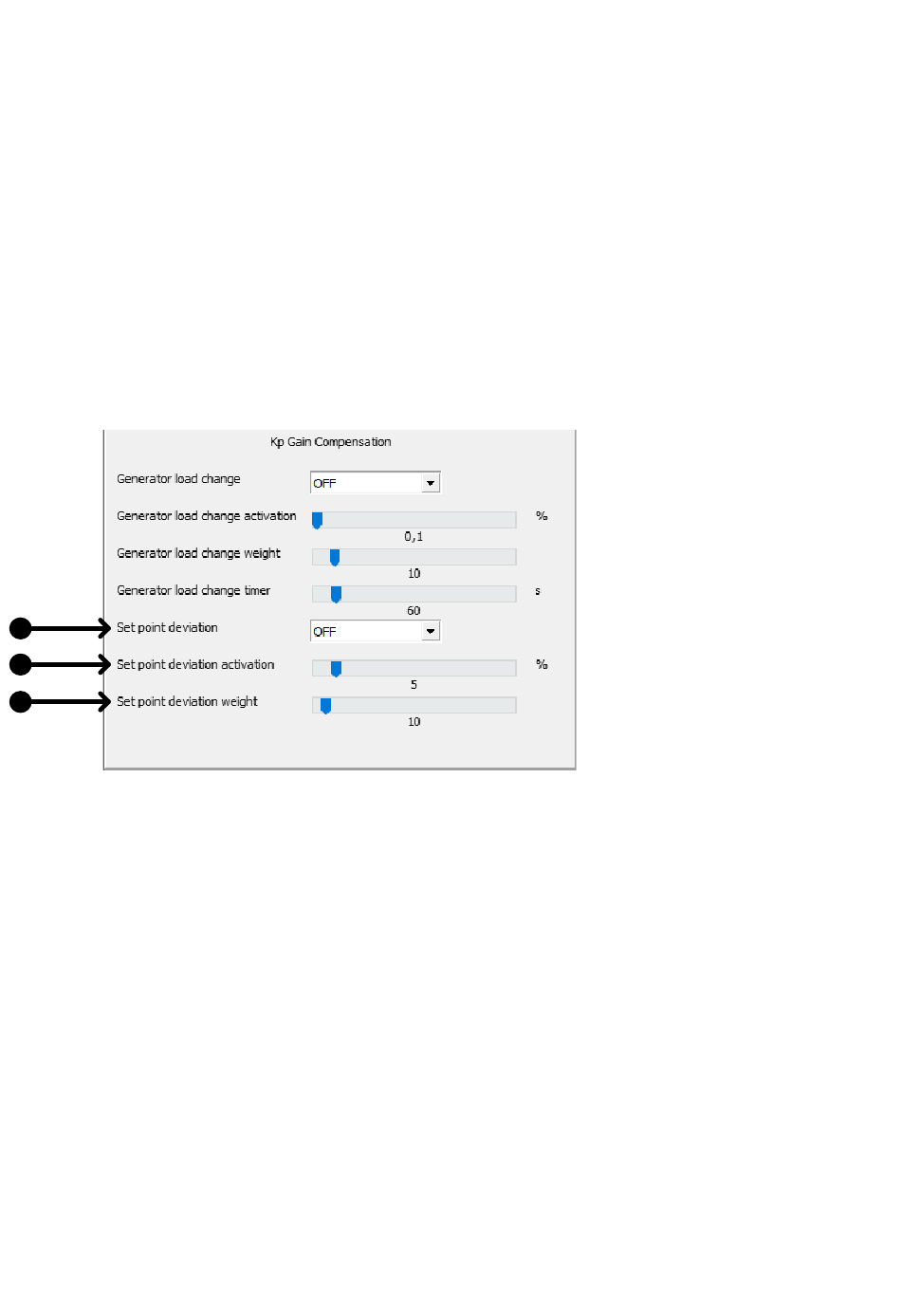

Erläuterung der Einstellungen
1
2
3
1. Sollwertabweichung: Aktiviert/deaktiviert die Kompensation der Abweichung vom Sollwert.
2. Aktivierung der Sollwertabweichung: Abweichung, Totzone Solange der Istwert nicht um mehr als die unter diesem
Parameter eingestellte Totzone vom Sollwert abweicht, wird diese Funktion nicht aktiviert.
3. Wichtung der Sollwertabweichung: Die Verstärkungssteigerung basiert auf der Sollwertabweichung im Vergleich zum
Nennwert. Dieses Verhältnis wird mit dem Wichtungsfaktor multipliziert.
